150 ∼ 450 mm de plomb à rouleaux marins avec facteur de sécurité SWL et de sécurité vérifié pour l'amarrage des navires
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | GB/T 10105-88 | Taper: | Type ouvert |
|---|---|---|---|
| Diamètres des rouleaux: | 150~450mm | Rouleau non.: | 2/3 rouleaux |
| Poids du rouleau: | 24,8 ~ 310kg | Lieu d'origine: | Acier doux, acier C-Mn, acier inoxydable, acier moulé, fonte nodulaire |
| Traitement de surface: | Sandblasting à S2.5 + une couche d'époxy premier magasin, galvanisé, poli, traitement de surface per | Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Mettre en évidence: | Bouton à rouleaux en acier moulé |
||
Description de produit
150–450mm Davier à rouleaux marin avec CMU vérifiée et facteur de sécurité pour l'amarrage de navires
Présentation du produit
Ce davier à rouleaux marin est conçu comme un dispositif de guidage porteur pour les systèmes d'amarrage.
Contrairement aux daviers conventionnels, cette unité est conçue avec une Charge Maximale d'Utilisation (CMU) vérifiée et un facteur de sécurité, garantissant des performances fiables sous les forces d'amarrage réelles.
Les rouleaux en acier moulé de haute qualité, l'usinage de précision et le système de lubrification optimisé assurent une rotation douce et réduisent l'usure de la corde.
Convient aux câbles en acier et aux cordes synthétiques dans des environnements marins exigeants.
Spécifications rapides
- Diamètre du rouleau : 150–450 mm → Définit la capacité de manipulation de la corde
- CMU : 254–1766 kN → Définit la charge de travail admissible
- Facteur de sécurité : 1,35–2,09 → Indique la marge de sécurité structurelle
- Type de rouleau : 2 / 3 rouleaux → Détermine la capacité de guidage
- Matériau : rouleau en acier moulé + base en acier → Résistance et durabilité
- Arbre : Acier haute résistance → Transmission de charge
- Palier : Coussinet en cuivre → Résistance à l'usure
- Lubrification : Canal d'huile → Rotation douce
- Surface : Sa2.5 + primaire → Protection contre la corrosion
- Norme : Marine GB10105-88
Paramètres techniques principaux
| Diamètre du rouleau. | Diamètres de câble en acier adaptés | Dimensions | Poids | |||||||||
| Corde PP | Nylon |
Câble en acier (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Diamètre du rouleau. | A | L | Diamètre de câble adapté. | |||||
| Corde PP | Corde Malila | Câble en acier ( G B 11 02 ) Résistance à la traction ( 155 kg f/mm2 ) |
CMU KN(tf) |
Facteur de sécurité | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Guide de sélection
Étape 1 – Sélectionner le diamètre du rouleau → Basé sur la taille de la corde
Étape 2 – Confirmer le type de corde → Câble en acier ou corde synthétique
Étape 3 – Confirmer la CMU → Doit dépasser la charge d'amarrage maximale
Étape 4 – Vérifier le facteur de sécurité → Plus élevé pour les conditions dynamiques
Étape 5 – Sélectionner la quantité de rouleaux → Basé sur l'angle d'inclinaison
Étape 6 – Confirmer la lubrification → Pour une fiabilité à long terme
Structure
Rouleaux en acier moulé | Base en acier | Arbre | Coussinet en cuivre | Canaux de lubrification
Attributs personnalisés
- CMU : 254–1766 kN → Capacité de charge
- Facteur de sécurité : 1,35–2,09 → Sécurité structurelle
- Matériau : Acier moulé → Résistance
- Arbre : Haute résistance → Transfert de charge
- Palier : Coussinet en cuivre → Durabilité
- Lubrification : Canal d'huile → Rotation douce
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Guide de demande
Fournir le diamètre de la corde, l'exigence de CMU, le type de corde, le nombre de rouleaux et l'exigence de certification.
Comment ça marche
La corde passe sur des rouleaux rotatifs qui réduisent la friction et répartissent la charge. La CMU assure un fonctionnement sûr sous des charges définies.
Applications
Système d'amarrage de navires | Guidage de corde sous charge | Manutention de câbles en acier
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS ; CMU vérifiée, usure réduite de la corde, rotation douce, fiabilité structurelle élevée.

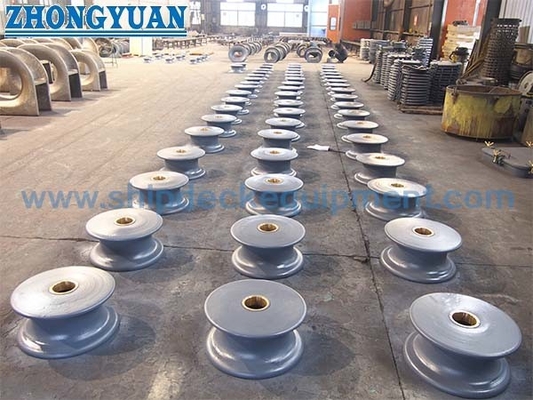

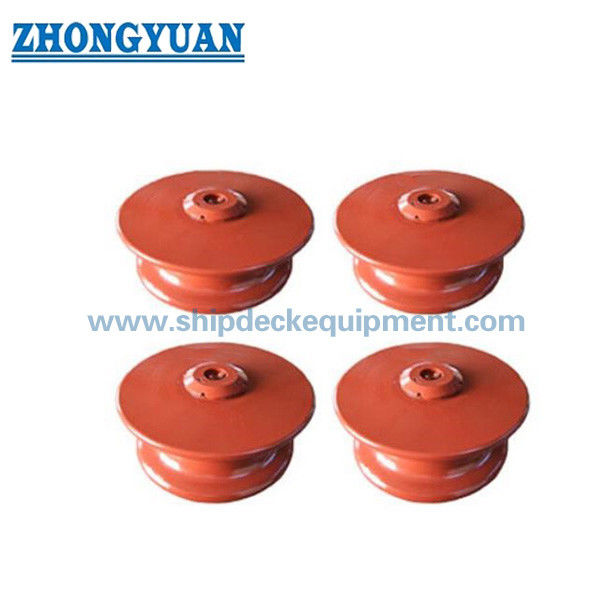

Dessin et photos
Dessin d'ensemble | Photos du produit
Commande
MOQ : 1 | Livraison : 30–60 jours
FAQ
Q1 : Comment sélectionner la CMU ?
R : La CMU doit être supérieure à la charge d'amarrage maximale.
Q2 : Pourquoi le facteur de sécurité est-il important ?
R : Il assure la fiabilité sous des charges dynamiques.
Q3 : Pourquoi utiliser un davier à rouleaux ?
R : Il réduit l'usure de la corde et améliore la durée de vie.
