Type type ouvert de B - bateau des CB 39-66 de guide-câble de rouleau de fer de bâti en acier de moulage de 2 rouleaux amarrant l'équipement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | CB39-66 | Type: | 2 rouleaux forment B |
|---|---|---|---|
| Diamètres de rouleau: | 75~250mm | Rouleau non.: | Deux rouleaux |
| Poids de rouleau: | 44~721kg | Matériaux: | Acier doux, C-manganèse acier, acier inoxydable, acier de bâti, fonte nodulaire |
| Préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie | Certificats de classification: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc. |
| Mettre en évidence: | Équipement d'amarrage de navires,Acier en fonte à rouleaux ouverts de type 2 |
||
Description de produit

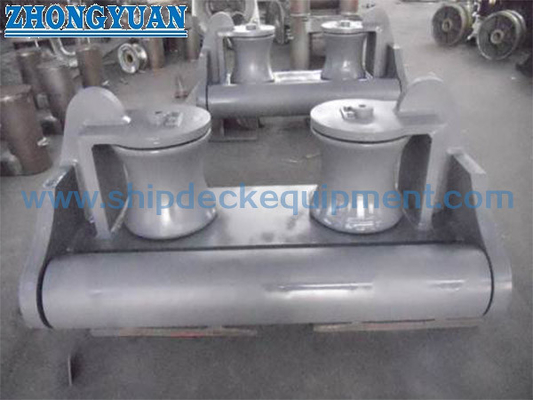

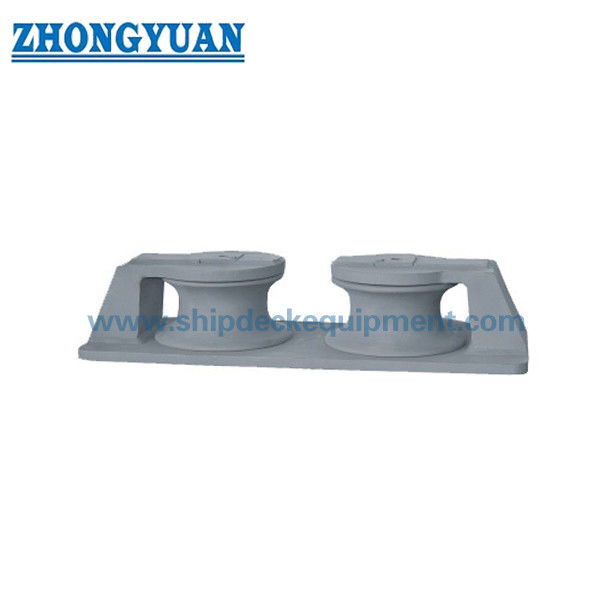

Type type ouvert de B - bateau des CB 39-66 de guide-câble de rouleau de fer de bâti en acier de moulage de 2 rouleaux amarrant l'équipement
Description :
Ce genre de rouleau de guide-câble a 3 rouleaux faits d'acier de moulage ou fer de moulage. Il est monté sur la plate-forme avec des boulons de maintien. Il est principalement employé sur le bateau de péniche et d'ingénieur. Il est adapté sur le shipside ou le bateau en avant ou après plate-forme. Il a 2 rouleaux et type ouvert
Spécification technique principale :
1. Norme technique : CB39-66
2. Type : 2 rouleaux forment B
3. Diamètres de rouleau : 75~250mm
4. Rouleau non : Deux rouleaux
5. Poids de rouleau : 44~721kg
6. Matériaux : Acier doux, C-manganèse acier, acier inoxydable, acier de bâti, fonte nodulaire
7. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie, adaptée aux besoins du client disponible.
8. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
9. Peut être adapté aux besoins du client
Paramètre technique principal :
| SWR Diamètre. |
Malia Rope Diamètre. |
Rouleau Diamètre. |
L | B | H Fer de Casring |
H Acier de Casring |
h Fer de Casring |
h Acier de Casring |
r | A1 | A2 | A3 | A4 | d | Boulon non. | Weigt Fer de Casring Kilogramme |
Poids Acier de Casring Kilogramme |
|
| 15,5 | 125 | 75 | 640 | 175 | 168 | 158 | 40 | 30 | 30 | 240 | 580 | 110 | 115 | - | 17 | 8 | 50 | 44 |
| 19,5 | 175 | 100 | 800 | 2 | 190 | 180 | 45 | 35 | 35 | 300 | 730 | 120 | 140 | - | 21 | 8 | 86 | 82 |
| 22,5 | 200 | 125 | 9-40 | 245 | 117 | 207 | ainsi | 40 | 40 | 360 | 860 | 140 | 165 | - | 25 | 8 | 141 | 133 |
| 26,0 | 225 | 150 | 1100 | 280 | 250 | 235 | 55 | 40 | 45 | 420 | 1010 | 170 | 190 | - | 30 | 8 | 222 | 215 |
| 30,5 | 250 | 170 | 1200 | 310 | 273 | 260 | 58 | 45 | 45 | 460 | 1110 | 230 | 220 | - | 30 | 8 | 300 | 274 |
| 33,5 | 275 | 185 | 1300 | 340 | 285 | 270 | 60 | 4 | 50 | 500 | 1200 | 240 | 240 | - | 33 | 8 | 374 | 329 |
| 37,5 | 300 | 200 | 1400 | 360 | 295 | 280 | S5 | 50 | 50 | 530 | 1300 | 260 | 260 | 800 | 33 | 12 | 444 | 417 |
| 43,5 | 325 | 230 | 1580 | 400 | 320 | 305 | ·6' 5 | 50 | 50 | 590 | 1480 | 280 | 300 | 900 | 33 | 12 | 589 | 547 |
| 48,5 | 350 | 250 | 1700 | 420 | l40 | 325 | 70 | 55 | 55 | 640 | 1590 | 300 | 310 | 980 | 39 | 12 | 721 | 687 |
Dessins de type type ouvert de B - guide-câble des CB 39-66 de rouleau de fer de bâti en acier de moulage de 2 rouleaux
