GB 3887 Ventilateur à champignons de type D. Équipement de ventilation marine de grand diamètre

GB 3887 Ventilateur à champignons de type D. Équipement de ventilation marine de grand diamètre

Vue d'ensemble du produit

Le ventilateur à champignons de type GB 3887 D est un dispositif de ventilation de grand diamètre conçu pour la ventilation de grands espaces de navires.Il est normalement installé au-dessus de la position 2 du pont de libre-bord et peut être aménagé pour la ventilation naturelle ou relié à un ventilateur par connexion de bride lorsque la ventilation mécanique est nécessaire..

Le couvercle en forme de champignon protège l'ouverture de ventilation tandis que le maillage inoxydable empêche les rats, les insectes et les objets étrangers d'entrer dans l'espace ventilé.Cette page est préparée selon les données fournies GB 3887-83 Type D.- position finale de l'installation, exigences de résistance aux intempéries, détails de la bride du ventilateur, choix du matériau, système de revêtement,et la portée de l'homologation de classe doit être confirmée conformément aux dessins du récipient et aux exigences du projet..

Les références publiques sur les équipements marins décrivent également les ventilateurs à champignons de type GB 3887 D comme de grands équipements de ventilation marine avec des applications de ventilation naturelle, une personnalisation facultative,protection contre les mailles en acier inoxydable, et les options de traitement de la surface marine.

Spécifications rapides

• Type de produit: ventilateur à champignons de type D → équipement de ventilation de grand diamètre pour les espaces météorologiques du pont de navire.
• Standard: GB 3887-83 selon les données fournies → l'édition standard applicable doit être confirmée pour les nouveaux projets.
• Plage de taille nominale: DN400 à DN1200 → conçue pour des ouvertures de ventilation plus grandes et des espaces intérieurs plus grands.
• Mode de ventilation: ventilation naturelle; connexion du ventilateur possible par connexion de la bride → les détails de l'interface du ventilateur nécessitent une confirmation du dessin.
• Matériaux: acier doux, acier inoxydable, bronze, cuivre → sélection selon l'environnement de corrosion et les spécifications du projet.
• Protection par mailles: le mailles en acier inoxydable → empêche les rats, les insectes et les objets étrangers d'entrer dans les espaces ventilés.
• Traitement de surface: Sa 2,5 soufflage + référence de primer époxy, options galvanisées ou polies disponibles → finition finale selon les exigences du récipient.
• Classification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS et autres domaines d'inspection disponibles selon les besoins du projet.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer le ventilateur à champignons de type GB 3887 D avec un diamètre nominal de DN400 à DN1200 selon le calcul de la ventilation et la disposition du récipient.

Étape 2: Confirmer l'exigence de ventilation naturelle ou mécanique, y compris la connexion de la bride du ventilateur, la taille du ventilateur et, le cas échéant, les détails de la connexion.

Étape 3: Confirmer l'emplacement de l'installation: position du pont à plancher libre, exposition aux intempéries, disposition de l'ouverture, exigence de drainage et dégagement du pont environnant.

Étape 4: Confirmer les exigences en matière de matériaux: acier doux, acier inoxydable, bronze, cuivre ou matériau résistant à la corrosion spécial selon l'environnement de service.

Étape 5: Confirmer les exigences en matière de maillage, de dispositif de couverture, de traitement de surface, de système de revêtement, de finition galvanisée ou polissée.

Étape 6: Confirmer la portée de l'inspection de classe, le certificat de matériau, le certificat du fabricant, la quantité, la destination et le délai de livraison.

La structure

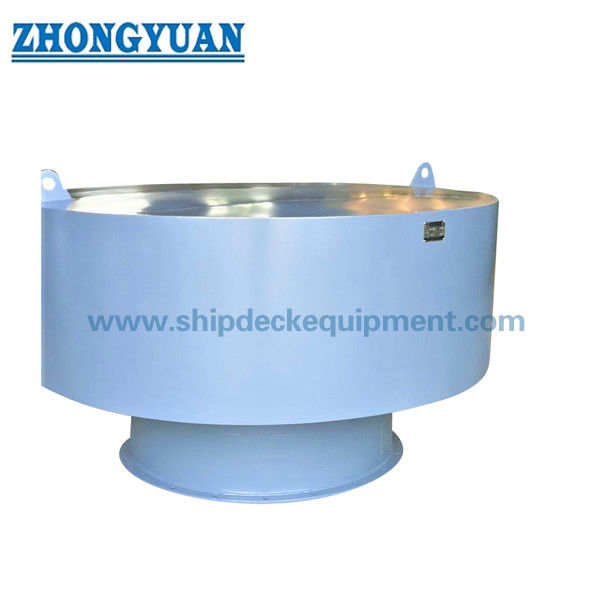

Couverture de champignon. Corps de ventilation. Flange de montage du pont. Ouverture du passage d'air. Écran en maille inoxydable.

Ventilation, protection et avantages techniques

• La conception du couvercle à champignons aide à protéger l'ouverture de ventilation de l'exposition directe aux intempéries tout en maintenant le débit d'air.
• La large plage de diamètres de type D convient à la ventilation des grands espaces du navire où une plus grande surface de passage d'air est requise.
• La protection en treillis en acier inoxydable réduit le risque d'introduction de rats, d'insectes et d'objets étrangers dans le compartiment ventilé.
• La ventilation naturelle ou la connexion de ventilation mécanique doivent être sélectionnées en fonction de la conception de la ventilation du récipient et de l'arrangement approuvé.
• La sélection du matériau est importante car le ventilateur est exposé à l'atmosphère marine, aux salins et aux conditions météorologiques.
• L'installation doit tenir compte de la pénétration du pont, des détails de soudage ou de montage, du drainage, de la réparation des revêtements et des exigences en matière d'inspection de classe.

Attributs personnalisés

• Norme: GB 3887-83 selon les données fournies → confirmer la dernière norme de projet avant la publication.
• Type: ventilateur à champignons de type D → de grand diamètre.
• Diamètre nominal: DN400-1200 → sélectionné en fonction des besoins en ventilation et de la disposition du récipient.
• Matériau: acier doux / acier inoxydable / bronze / cuivre → matériau final dépend de l'environnement de corrosion et des exigences du client.
• Mode de ventilation: ventilation naturelle ou raccordement du ventilateur → détails de la bride du ventilateur à confirmer.
• Protection des mailles: mailles en acier inoxydable → protection contre les insectes et les objets étrangers.
• Traitement de surface: soufflage, imprégnation époxy, galvanisation, polissage ou finition personnalisée.
• Exigence de certificat: disponible selon la portée du projet → l'approbation de la classe et les exigences d'inspection doivent être confirmées.

Comment fonctionne- t- il?

Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance

Applications

Navires cargo. Navires-citernes. Navires-passagers. Navires-gaz. Grands compartiments de navires.

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classification.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: La norme GB 3887 de type D est-elle uniquement destinée à la ventilation naturelle?

R1: Non. Les données fournies indiquent l'utilisation d'une ventilation naturelle et permettent également la connexion du ventilateur par bride lorsque la ventilation mécanique est requise.

Q2: Pourquoi est-il installé un maillage en acier inoxydable?

R2: Le maillage en acier inoxydable empêche les rats, les insectes et les objets étrangers d'entrer dans l'espace ventilé tout en permettant le flux d'air à travers le ventilateur.

Q3: Quelles informations sont nécessaires avant le devis?

A3: Confirmer la taille du DN, la position d'installation, les exigences en matière de ventilation, les exigences éventuelles en matière de brides de ventilation, le matériau, le traitement de surface, la portée du certificat, la quantité, le type de récipient et les exigences en matière de livraison.
