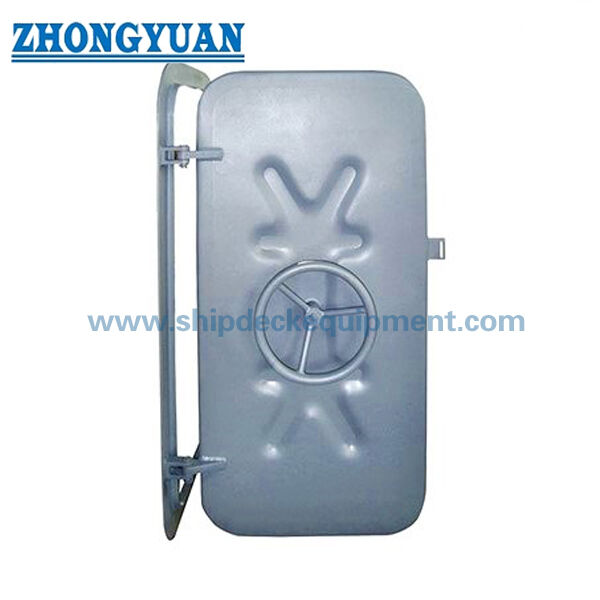

Porte étanche en acier à action rapide avec roue à double face.

Porte étanche en acier à action rapide avec roue à double face.

Vue d'ensemble du produit

Cette porte étanche en acier à action rapide est une porte à commande manuelle,porte à charnière à feuille unique pour les ouvertures d'accès dans les cloisons étanches lorsque la disposition du récipient et les règles applicables permettent une fermeture à action rapide à charnière. une roue à main est fournie des deux côtés de sorte que le mécanisme de fixation peut être actionné à partir de l'un ou l'autre compartiment.pendant que l'ouverture de coin arrondi, feuille de porte, charnières, joints de siège et arrangement de fixation doivent être coordonnés avec le dessin approuvé du navire.

Les données disponibles indiquent une plage de pression normale de 0,05 ‰ 0,06 MPa, ce qui équivaut approximativement à une tête d'eau douce de 5 ‰ 6 m. Cette valeur est une référence de sélection de projet et non une valeur universelle:la pression de conception requise, direction de pression, niveau d'installation, catégorie de cloisons et pression d'essai doivent être confirmés pour chaque navire.Les versions à moteur et à moteur sont des configurations distinctes et ne doivent pas être combinées en une seule allégation de produit à moins que la portée complète du montage et de l'homologation n'ait été vérifiée..

Spécifications rapides

• Type de produit: porte étanche à charnière manuelle à action rapide → destinée à l'accès à la cloison où un fonctionnement rapide des deux côtés est requis et où une fermeture à charnière est acceptée.
• Fonctionnement: roue de chaque côté → l'opérateur peut engager ou relâcher le mécanisme de fixation à action rapide depuis l'un ou l'autre compartiment.
• Installation: cadre en acier soudé → découpage de la cloison, renforcement environnant, planéité du cadre, séquence de soudure et contrôle de la distorsion doivent suivre le dessin d'installation approuvé.
• Pression de référence: 0,05 ∼0,06 MPa → approximativement 5 ∼6 m de surface d'eau douce; la conception finale et la pression d'essai doivent être confirmées à partir des exigences relatives au contrôle des dommages et à la classe du récipient.
• Plage d'ouverture nominale: 1200 × 600 à 1600 × 800 mm → neuf combinaisons d'ouvertures sont indiquées pour l'accès et le choix de la disposition.
• Options de plaques de feuilles: 6 / 8 / 10 mm → combinaisons disponibles et poids approximatifs dépendent de l'ouverture transparente sélectionnée.
• Poids approximatif: 124 à 238 kg → pertinent pour le support de charnière, la manutention, la séquence de soudage, la mise en service et la planification des pièces de rechange.
• Matériau et fonctions: l'acier doux est la configuration principale → acier inoxydable, aluminium, résistant au feu, étanche aux gaz, réducteur de bruit,ou les versions anti-piratage nécessitent une confirmation technique distincte.

Principaux paramètres techniques

Guide de sélection et d'enquête

Première étape:Confirmer qu'une porte étanche à action rapide à charnière manuelle est autorisée à la cloison et au chemin d'accès prévus.Une porte à charnière n'est pas interchangeable avec une porte coulissante à actionnement mécanique étanche aux eaux dans les endroits où les règles du navire exigent un type coulissant..

Deuxième étape:Sélectionnez l'ouverture nominale et fournissez le dessin de découpe de la cloison, la direction d'ouverture, le côté de la charnière, la hauteur du seuil, la structure adjacente, l'épaisseur de l'isolation/du revêtement,et l'enveloppe d'autorisation d'exploitation des deux côtés.

Étape 3:Indiquer la tête d'eau ou la pression de conception, la direction de pression, la disposition des compartiments, la base de la ligne d'eau de l'endommagement et si la porte doit résister à la pression d'un côté ou des deux côtés.

Étape 4:Confirmer le matériau de la porte et du cadre, l'épaisseur de la plaque de feuille, le matériau des joints, les exigences relatives à la charnière et au matériau de fixation, la préparation de la surface, le système de revêtement, la tolérance à la corrosion,et tout détail de l'interface en acier inoxydable.

Étape 5:Confirmer la fonction requise: étanche à l'eau, imperméable aux intempéries, résistant au feu, étanche au gaz, réducteur de bruit, verrouillage anti-piratage ou fonctionnement à l'énergie.et les fonctions de sécurité nécessitent des preuves de conception dédiées et ne peuvent pas être supposées d'une porte étanche standard.

Étape 6:Indiquer la quantité, le type de navire ou d'unité offshore, le lieu d'installation, la société de classification, la portée du certificat et du témoin, la destination de livraison, la date de livraison requise, le dessin approuvé,et photo de référence si disponible.

La structure

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

Étanches à l'eau, à l'installation et à la qualité

• Le fonctionnement de la roue à double face permet une ouverture et une fermeture locales rapides sans nécessiter une source d'alimentation externe.et le dispositif de libération d'urgence doivent suivre la conception approuvée.
• Un système de fixation à action rapide est conçu pour appliquer une compression distribuée autour du périmètre du joint.alignement de charnière, et une déviation contrôlée des feuilles.
• L'ouverture à coin arrondi et la géométrie du châssis évitent de fortes transitions rectangulaires dans le schéma dimensionnel fourni.Les rayons d'angle réels et le découpage des cloisons doivent être maintenus pendant la fabrication et l'installation au chantier naval..
• Le soudage direct à la cloison fournit une limite intégrée, mais une chaleur excessive peut déformer le cadre et réduire le contact des joints.et l'alignement après soudage sont des points d'acceptation importants.
• La masse de la porte augmente avec la taille de l'ouverture et l'épaisseur de la plaque.l'utilisation manuelle sûre doit être réexaminée avant l'homologation finale..
• L'intervalle de pression indiqué de 0,05 à 0,06 MPa doit être considéré comme une référence de sélection.et les exigences relatives aux témoins dépendent de la norme applicable, les règles de classe et le plan d'inspection approuvé.
• La continuité du revêtement est requise sur le cadre, les bords des feuilles, les charnières, les soudures et le matériel encastré.La compatibilité de la peinture finale avec les spécifications du revêtement du récipient et le matériau des joints doit être confirmée avant expédition..

Attributs personnalisés

• Type de produit: Porte étanche à action rapide en acier → fermeture d'accès à charnière manuelle pour les emplacements de cloisons étanches agréés
• Fonctionnement: roue à double face → permet le fonctionnement local des deux côtés de la cloison
• Ouverture nominale: 1200 × 600 à 1600 × 800 mm → sélectionnez selon les exigences d'accès, la structure et le dessin du récipient approuvé
• Pression de référence: 0,05 ∼0,06 MPa → approximativement 5 ∼6 m d'eau douce; la conception du projet et la pression d'essai doivent encore être confirmées
• Épaisseur de la plaque de feuille: 6 / 8 / 10 mm → disponibilité dépend de la combinaison d'ouverture nominale dans le tableau fourni
• Matériau primaire: Acier doux → acier inoxydable et aluminium sont des variantes d'ingénierie distinctes, pas des substituts de matériaux directs
• Montage: cadre de cloison soudée → précision de découpe, renforcement, séquence de soudure et contrôle de distorsion affectent l'étanchéité finale
• Main d'ouverture: gauche ou droite, à confirmer → marquer le côté de la charnière et la direction d'ouverture sur le dessin approuvé
• Système d'étanchéité: joints de périmètre, matériau à confirmer → profil de joints, compression, méthode de jointure et accès de remplacement sont spécifiques au projet
• Classification incendie/gaz/acoustique: à confirmer → indiquer une classification uniquement lorsque l'ensemble complet de portes est doté des preuves d'essai et d'homologation applicables
• Blocage anti-piratage: disponible selon le projet → la version interne, la compatibilité des voies d'évacuation, la logique de verrouillage et l'acceptation de la classe / du drapeau doivent être examinées
• Certificats: Selon les exigences du projet → approbation, la traçabilité du matériau, les essais et la portée des témoins doivent être convenus avant la production

Comment fonctionne- t- il?

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, l'alignement et les fuites sont vérifiés lors de la mise en service

Applications

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

Certifications et avantages

Les certificats, les documents d'homologation, la traçabilité des matériaux, les essais de pression ou de fuite et les témoins d'inspection peuvent être organisés selon les exigences du projet, les règles applicables, le dessin approuvé,et la procédure de la société de classificationL'homologation de type, l'homologation CE MED, la certification incendie ou la certification de catégorie de produit ne sont pas incluses par défaut.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Quatrième question:L'intervalle de pression de 0,05 à 0,06 MPa est-il adapté à chaque installation?

R1: Je suis désolé.Non. Il s'agit de la plage de référence fournie pour les données de ce produit. La pression de conception et d'essai requise doit être établie à partir du niveau d'installation, de la ligne d'eau des dommages, de la direction de la pression, des règles du récipient,Le dessin approuvé et les exigences de la société de classification.

Q2: Quelle est la différence?Cette porte à roue à charnière peut- elle remplacer une porte hydraulique ou à actionnement mécanique?

R2: Je ne sais pas.Certains emplacements de cloisons étanches nécessitent des portes coulissantes ou à actionnement mécanique en vertu des règles applicables.Le concepteur du navire et la société de classification doivent confirmer qu'une porte à action rapide à charnière manuelle est acceptable à l'emplacement prévu..

Quatrième question:Les certificats d'étanchéité au feu, à gaz, à étanchéité au son, anti-piratage et de classe sont-ils inclus en standard?

A3: Je ne sais pas.Non, il s'agit d'un champ d'application fonctionnel et d'une homologation distincts, la qualification requise, la norme d'essai, l'arrangement de verrouillage et d'évacuation, le témoin de classe, l'homologation de type,le paquet de certificats doit être approuvé avant la soumission et appuyé par les preuves de conception et d'essai pertinentes.
