Bollard à tête en acier T en fonte de 5 ‰ 100 T pour l'amarrage dans les ports et les quais
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Capacité de la borne: | 5 à 100 tonnes | Poids nominal: | 70 à 1670kg |
|---|---|---|---|
| Matériel: | en fonte d'acier, en fonte | Traitement de surface: | sablage au S2.5 + une couche de primer époxy, acier inoxydable poli, traitement de surface sur mesur |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, et ainsi de suite. | ||
| Mettre en évidence: | Bollard d'acier en fonte à ancrage,Bollard en acier à base carrée |
||
Description de produit
Bollard à tête en acier T en fonte de 5 ‰ 100 T pour l'amarrage dans les ports et les quais
Vue d'ensemble du produit
Les appuis à tête T sont des raccords d'amarrage lourds conçus pour les ports, les quais et les terminaux afin de fixer les navires en toute sécurité.
Fabriquée en acier coulé ou en fer ductile, la structure est vérifiée par analyse des éléments finis (FEA) afin d'assurer des performances de charge fiables.
La conception de la tête en T permet un amarrement multidirectionnel et une répartition efficace de la charge, ce qui la rend adaptée à diverses tailles de navires.
Conçu pour des environnements marins à long terme avec une protection contre la corrosion durable et des performances structurelles stables.
Spécifications rapides
Capacité: 5×100 T → Définit la capacité maximale de charge d'amarrage
Matériau: acier moulé / fer ductile → Option rentable ou résistante à l'usure
Conception: T-Head → Manipulation de la corde dans plusieurs directions
Fixation: boulons d'ancrage (HDG) → Assure une installation sûre
Vérification: FEA → Confirme la résistance de la structure
Poids: 701670 kg → Indique la taille de la structure
Surface: Sa2,5 + préliminaire → protection contre la corrosion
Application: Port et quai → Utilisation pour des amarrements lourds
Principaux paramètres techniques
| Le type | D | H est | T | L | B. Pour | h1 | h2 | h3 | Poids (kg) |
| 5T | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10T | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15T | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25T | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35T | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50T | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70T | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100 T | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
Guide de sélection
Étape 1: Sélectionner la capacité → 5 ‰ 100 T en fonction de la taille du navire et de la force d'amarrage
Étape 2 Confirmer le matériau → acier moulé (économique) ou fer ductile (résistant à l'usure)
Étape 3 Confirmer la disposition de l'amarrage → Nombre et direction des cordes
Étape 4 Confirmer la fondation → fixation du boulon d'ancrage avec des boulons HDG
Étape 5 Confirmer le traitement de surface → Première ou revêtement personnalisé
Étape 6 Confirmer la norme et la certification → Inspection par un tiers
Structure et composants
T corps de tête base renforcée trous de boulons d'ancrage structure de coulée
Attributs personnalisés
Capacité: 5 ‰ 100 T → capacité de résistance à l'amarrage
Matériau: acier moulé / fer ductile → Résistance vs durabilité
Conception: T-head → manipulation de charge dans plusieurs directions
Fixation: boulonné → installation stable
Boulons galvanisés à chaud → résistance à la corrosion
Vérification: FEA → Assurance de la sécurité structurelle
Coulée: motif en bois → qualité de coulée contrôlée
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Guide de l'enquête
Veuillez indiquer la capacité requise (T), le type de navire, la disposition des amarres, l'état d'installation et les exigences en matière de revêtement.
Comment fonctionne- t- il?
Des cordes d'amarrage sont enroulées autour de la tête en T, répartissant les charges uniformément et transférant des forces vers la fondation par le biais des boulons de base et d'ancrage.
Applications
Les ports, les quais, les terminaux, l'amarrage en mer.
Certifications et avantages
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants; résistance vérifiée par la FEA, capacité d'amarrage multidirectionnelle, structure de coulée durable,une solution rentable.

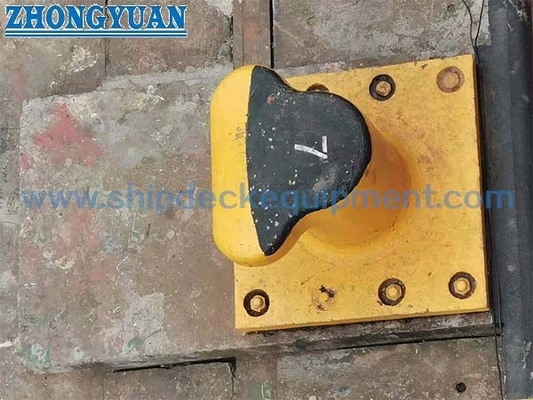

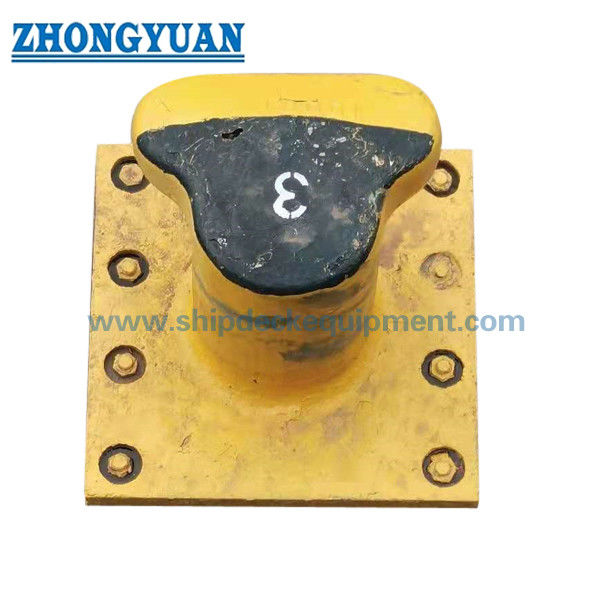

Dessin et photos
Le dessin de l'arrangement général.
Commande
MOQ: 1 unité Temps de livraison: 50-80 jours Personnalisation disponible
Questions fréquentes
Q1: Comment choisir la capacité?
R: Selon la taille du navire et la charge maximale d'amarrage requise.
Q2: Quelle est la différence entre l'acier moulé et le fer ductile?
R: L'acier moulé est plus économique, tandis que le fer ductile offre une meilleure résistance à l'usure et une durée de vie plus longue.
Q3: Comment s'assure la résistance structurelle?
R: Vérifié par analyse des éléments finis et procédé de coulée contrôlée.
