Fer à rouleaux universels à sept rouleaux avec rouleaux supérieurs.

Guide-câble universel à sept rouleaux avec rouleau supérieur | Mouillage et remorquage de navires (Type 7R ISO 13733)

Présentation du produit

Le guide-câble universel ISO 13733 Type 7R est un guide-câble à sept rouleaux monté sur le pont, avec deux ouvertures de passage de câble et un arrangement de rouleau supérieur. Il est utilisé pour guider les lignes de mouillage ou de remorquage de navires où le chemin du câble présente des changements de direction horizontaux et verticaux. Le contact rotatif des rouleaux réduit la friction par glissement au point de guidage et aide à maintenir la ligne dans un passage contrôlé.

La taille nominale est basée sur le diamètre extérieur du rouleau principal. Pour les tailles nominales 300 et 400, le suffixe A / B / C distingue différents niveaux de SWL (Charge de Travail Sûre) tandis que les dimensions principales des rouleaux restent les mêmes. La sélection finale doit être coordonnée avec le type et le diamètre du câble, le SWL requis, l'angle de guidage de la ligne, la direction de charge standard, la rotation des rouleaux, la maintenance des arbres et des paliers, le renforcement du pont, les détails de soudage et la portée de l'inspection de classification.

Spécifications rapides

• Type de produit : Guide-câble universel à sept rouleaux → guidage rotatif du câble pour les postes de mouillage et de remorquage de navires.
• Norme et type : ISO 13733 Type 7R → configuration avec deux ouvertures de passage de câble et un rouleau supérieur.
• Gamme de tailles nominales : 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → sélectionné par le diamètre du rouleau principal et le SWL requis.
• Diamètre extérieur du rouleau principal D1 : 139,8 à 406,4 mm → la taille nominale identifie le diamètre extérieur approximatif du rouleau principal.
• Ouverture de passage de câble B × H : 195 × 150 à 350 × 250 mm → dégagement clé pour la vérification initiale du câble et du chemin de la ligne.
• Gamme SWL : 137 à 1 373 kN, indiqué comme 14 à 140 t dans le tableau fourni → utiliser la charge nominale standard, pas la MBL (Charge de Rupture Minimale) du câble, pour la sélection du modèle.
• Poids calculé : 256 à 3 591 kg → pertinent pour la manutention sur le pont, le transport, la planification des fondations et la séquence d'installation.
• Focus sur l'installation : Structure soudée au pont avec rouleaux rotatifs → le renforcement du pont, les dimensions des soudures, l'accès à la lubrification et le dégagement pour le remplacement des rouleaux doivent être confirmés avant la production.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer le type ISO 13733 7R et la taille nominale requise selon l'arrangement de mouillage ou de remorquage du navire.

Étape 2 : Fournir le type de câble, le diamètre du câble, la MBL du câble, le SWL du guide-câble requis, les directions de guidage horizontales et verticales attendues, et le chemin de la ligne de fonctionnement.

Étape 3 : Pour les 300A / 300B et 400A / 400B / 400C, sélectionner le suffixe selon le SWL requis ; ne pas sélectionner uniquement par le diamètre du rouleau.

Étape 4 : Confirmer la position d'installation, l'espace disponible sur le pont, le renforcement de la fondation et du pont, l'interface de soudage, le dégagement des équipements à proximité et l'accès à la maintenance des rouleaux.

Étape 5 : Confirmer les exigences de matériau pour le cadre, les rouleaux, les arbres, les paliers ou les bagues ; l'arrangement de lubrification ; le traitement de surface ; et le système de protection contre la corrosion.

Étape 6 : Confirmer la quantité, les exigences de la société de classification, la traçabilité des matériaux, la portée de l'inspection et des tests, la destination de livraison, le délai de livraison requis, et fournir le dessin du navire ou une photo de référence si disponible.

Structure

Ensemble à sept rouleaux | Deux ouvertures de passage de câble | Rouleau supérieur | Rouleaux de guidage principaux | Cadre de support en acier | Arbres de rouleaux | Paliers ou bagues | Base soudée au pont | Points de lubrification | Traitement de surface spécifié

Avantages en matière de mouillage, de remorquage et d'ingénierie

• Sept rouleaux rotatifs répartissent le contact du câble autour du chemin de guidage et réduisent la friction par glissement par rapport à une ouverture de contact de câble fixe.
• Deux ouvertures de passage de câble fournissent des positions de routage de ligne définies au sein d'un seul ensemble de guide-câble ; l'arrangement de fonctionnement approuvé et le cas de charge doivent être confirmés par le dessin du navire.
• Le rouleau supérieur aide à contrôler le chemin du câble lorsque la ligne approche ou quitte le guide-câble avec une composante de guidage verticale, sous réserve de la géométrie standard et de la direction de charge approuvée.
• La taille nominale est liée au diamètre extérieur du rouleau principal, tandis que le suffixe alphabétique fournit une méthode claire pour sélectionner différentes valeurs de SWL pour la même taille de rouleau nominale de 300 ou 400.
• Les surfaces des rouleaux, les transitions de bord et l'alignement des arbres doivent être contrôlés de manière à ce que les rouleaux tournent librement et ne créent pas de contact local aigu sur la ligne de mouillage ou de remorquage.
• La sélection des paliers ou des bagues, les points de lubrification, l'étanchéité, le retrait de l'arbre et l'accès au remplacement des rouleaux doivent être coordonnés avec le plan de maintenance du navire.
• Le cadre soudé au pont transfère les réactions du guide-câble à la structure de pont de support ; le renforcement de la fondation et les détails de soudage doivent être vérifiés par le chantier naval ou le bureau d'études.
• La galvanisation ou la finition en acier inoxydable poli ne doit être appliquée que là où elle est compatible avec les ajustements des rouleaux, les zones de paliers, les interfaces de soudage et la spécification des matériaux approuvée.

Attributs personnalisés

• Norme : ISO 13733 → à utiliser lorsque la spécification du navire exige les dimensions et les valeurs SWL des guides-câbles universels de cette norme.
• Type : 7R → arrangement à sept rouleaux avec deux ouvertures de passage de câble et un rouleau supérieur.
• Taille nominale : 140 à 400C → basée sur le diamètre extérieur du rouleau principal, avec des lettres suffixes utilisées pour différentes valeurs SWL.
• SWL : 137 à 1 373 kN → sélectionner dans le tableau des modèles standard et séparer de la MBL ou de la charge de rupture du câble.
• Direction de charge : Guidage de ligne horizontal et vertical → la direction et la base de réaction admissibles finales doivent suivre le dessin standard et l'arrangement du navire.
• Matériau : Acier C-Mn / acier doux / acier inoxydable → les nuances exactes pour le cadre, les rouleaux, les arbres et les composants de paliers doivent être confirmées.
• Traitement de surface : Sablage Sa 2.5 + primaire d'atelier époxy comme référence → le revêtement final, la galvanisation ou le polissage de l'acier inoxydable suivent les exigences du projet.
• Installation : Soudée au pont → le renforcement du pont, la taille de la soudure, la procédure de soudage, l'alignement et l'accès doivent être confirmés par le dessin approuvé.
• Exigence de certificat : Disponible selon la portée du projet → les certificats de matériaux, la documentation du fabricant, l'inspection de classification et les tests sous témoin doivent être convenus avant le devis.

Comment ça marche

La ligne de mouillage ou de remorquage approche du guide-câble → La ligne entre dans l'ouverture de passage de câble sélectionnée → Les rouleaux principaux et supérieurs tournent lorsque la direction de guidage change → Le contact rotatif guide la ligne et réduit la friction par glissement → Les réactions du guide-câble sont transférées à travers le cadre soudé dans la structure de pont renforcée

Applications

Postes de mouillage de navires | Postes de remorquage de navires | Remorqueurs | Navires de travail | Navires de charge | Pétroliers | Navires de soutien offshore | Projets de nouvelle construction | Remplacement de guides-câbles universels standard

Certifications et avantages

Les certificats et la documentation d'inspection peuvent être organisés selon les exigences du projet, la traçabilité des matériaux, la portée des tests et la procédure d'approbation de classification. Le niveau de certificat requis et les points de contrôle doivent être confirmés avant le devis.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test fabricant.

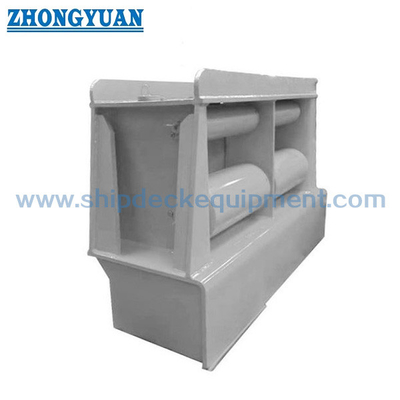

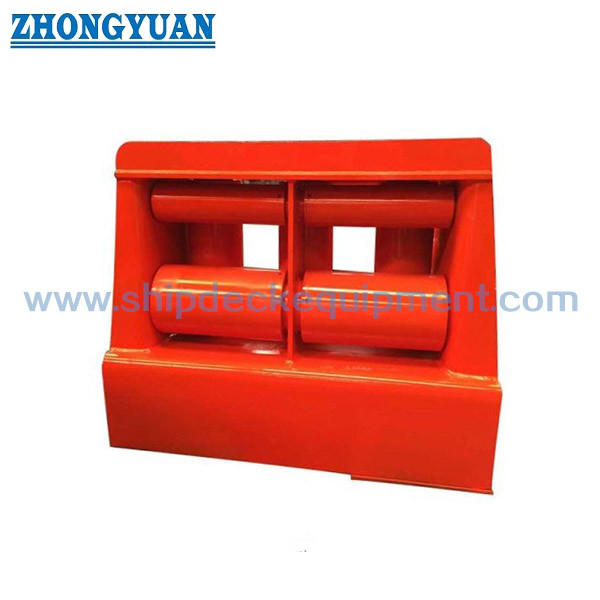

Dessin et photos

FAQ

Q1 : Quelle est la différence entre un guide-câble universel ISO 13733 Type 7R et une bitte de mouillage fixe ?

R1 : Le type 7R utilise sept rouleaux rotatifs et deux ouvertures de passage de câble définies pour guider une ligne à travers des changements de direction horizontaux et verticaux. Une bitte fixe utilise une surface de contact de câble stationnaire. Le produit correct doit suivre l'arrangement de mouillage ou de remorquage du navire.

Q2 : Comment sélectionner les 300A / 300B ou 400A / 400B / 400C ?

R2 : Les modèles avec la même taille de rouleau nominale ont les mêmes diamètres de rouleaux principaux mais des valeurs SWL et des poids calculés différents. Sélectionnez le suffixe en fonction du SWL requis du guide-câble, du cas de charge standard, de la structure du pont et du dessin approuvé du navire.

Q3 : Les deux ouvertures de passage de câble peuvent-elles être chargées simultanément à la pleine SWL indiquée ?

R3 : Le chargement simultané ne doit pas être supposé à partir du tableau des modèles seul. L'arrangement de la ligne de fonctionnement, les directions de charge, les réactions combinées, le renforcement du pont et les exigences d'approbation doivent être confirmés à partir du dessin standard officiel et du calcul d'ingénierie spécifique au navire.
