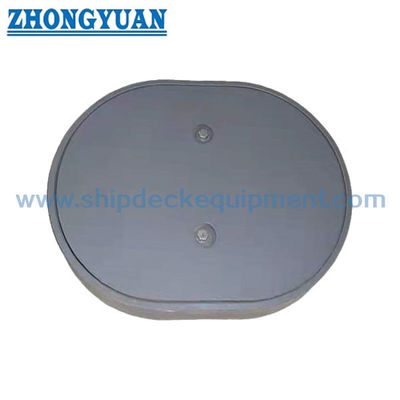

Le type d'OIN 5894 FONT le trou d'homme multi de boulons avec le capot supérieur enfoncé Marine Outfitting
Détails sur le produit:
| Documents: | Marine manhole cover CBT 43...14.pdf |
|
Détail Infomation |
|||
| Standard: | BS ISO 5894:2018/ GB 11628 | Type: | DO |
|---|---|---|---|
| Material: | Mild Steel, Stainless Steel | Gasket: | Suitable with oil, sea water, and fresh water; Free from asbestos |
| Bolt & Nuts: | M20, Stainless steel, bronze, brass | Test: | Hydraulic Pressure Test |
| Dimension: | As Standard or Customized, As client’s drawing | Application Type: | Water-tight, Oil Tight |
| Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available | Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Mettre en évidence: | trou d'homme marin d'OIN 5894,couverture de trou d'homme marine du boulon m20,trou d'homme marin des écrous m20 |
||
Description de produit

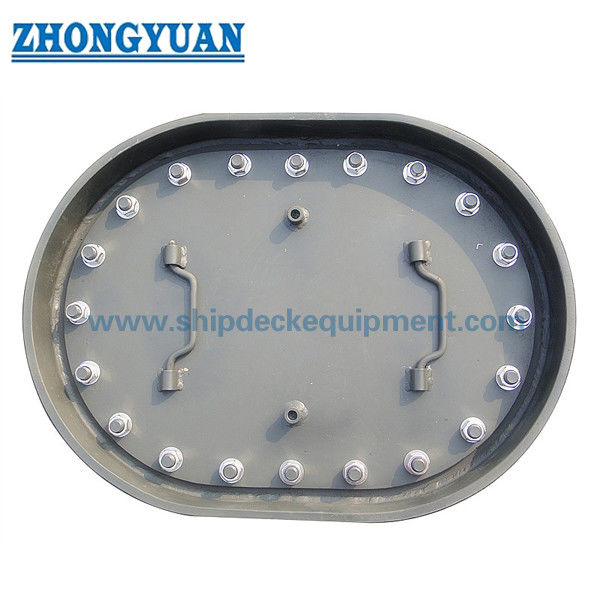

ISO 5894 Type DO Manche à boulons multiples avec couvercle supérieur en retrait
Définition:
pour les navires est le type A de couvercle de conduit. La forme de ce couvercle est un long cercle. C'est une sorte de couvercle avec coaming. Il peut être soulevé. Il répond à la norme de IS05892 et CB / T19-2001.Il est en acier et peut être utilisé pour divers navires.Si vous êtes intéressé par nos produits, veuillez nous contacter pour plus d'informations.
Principales spécifications techniques:
- La norme est la suivante: BS ISO 5894:2018/ GB 11628
- Type: DO,
- Matériau: acier doux, acier inoxydable,
- Accoudoir: Convient pour l'huile, l'eau de mer et l'eau douce; exempt d'amiante;
- Bolt & Nuts: M20, en acier inoxydable, en bronze, en laiton;
- Épreuve: Épreuve de pression hydraulique,
- Dimension: standard ou personnalisé, selon le dessin du client,
- Type d'application: étanche à l'eau, à l'huile,
- Traitement de surface: sablage au S2.5 + une couche de primer époxy, poli, galvanisé, traitement de surface sur mesure disponible.
- Certificats de classement: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Principaux paramètres techniques:
| Taille nominale L1 × b1 |
L2 | b2 | L3 | b3 | L4 | b4 | t | Particules de fixation Diamètre |
Particules de fixation Numéro |
| 450 × 350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600 × 400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800 × 600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
NOTE 1 t est pour l'épaisseur minimale, les épaisseurs qui ne sont pas indiquées dans le tableau peuvent être conçues en fonction du constructeur la pratique |
|||||||||
| Clé | ||||||
| 1 | plaque de coating | 4 | couverture | 7 | anneau de plaque | 9 marquage |
| 2 | étanchéité | 5 | couverture supérieure | 8 | boulons de fixation | 10 boulons de remorquage, 2 x M20 |
| 3 | le manche | 6 | le manche | |||
La taille et les détails de la soudure doivent être conformes aux normes industrielles reconnues.
Les dimensions indiquées entre crochets () peuvent être ajustées. Le haut du couvercle, y compris l'écrou, ne doit pas dépasser la surface de rinçage lors du choix d'une dimension indiquée entre crochets.
NOTE 1'1 x b1 est une ouverture libre.
NOTE 2 Les boulons de remontage 2 x M20 peuvent être choisis par l'utilisateur si cela est approprié.
Dessin de l'ouverture de conduit à plusieurs boulons de type ISO 5894 DO avec équipement maritime à couverture supérieure en retrait
