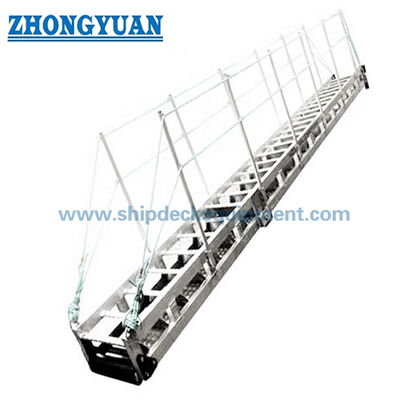

Passerelle en aluminium avec marches antidérapantes | Passerelle marine type B ISO 7061
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Standard:: | ISO 7061:2015 | Types :: | une allée de marche anti-déroute d'arc de type B; |
|---|---|---|---|
| Matériel:: | Aluminium | Étape suivante:: | étapes d'arc antidérapant; |
| Hauteur du manche:: | au moins 1000 mm d'espacement uniforme; | Longueur nominale:: | 2 m à 9 m en incréments de 0,5 m; plus de 9 m en incréments de 1 m; |
| Largeur nette:: | 600 mm; | Angle d'utilisation:: | 0 à 55°; |
| Charge de conception:: | 735 N à chaque étape; | Traitement de surface :: | traitement par oxydation anodique; |
| Certificats de classe:: | L'autorité compétente doit fournir à l'autorité compétente les informations suivantes: | ||
| Mettre en évidence: | passerelle de rivage d'OIN 7061,passerelle en aluminium de rivage,passerelle marine de rivage |
||
Description de produit
Une passerelle en aluminium avec des marches antidérapantes. Une passerelle marine ISO 7061 type B.
Vue d'ensemble du produit
Le couloir de terre en aluminium ISO 7061 de type B avec des marches d'arc antidérapant est un équipement d'accès maritime léger conçu pour assurer un accès sûr du navire au rivage, principalement pour l'équipage du navire.Il peut également être utilisé pour l'accès d'un navire à l'autre lorsque les conditions d'exploitation sont appropriées..
La configuration de type B utilise des marches d'arc antidérapant directement intégrées aux attaches latérales pour soutenir le mouvement du personnel lorsque le couloir est incliné.Les données fournies permettent une inclinaison jusqu'à 55°, avec des configurations à une ou deux sections disponibles selon les exigences de disposition et de manutention du récipient.
Les informations publiques de l'ISO confirment que l'ISO 7061 spécifie les prescriptions relatives aux couloirs en aluminium portés sur les navires pour l'accès navire-terre,et le matériel d'aperçu ISO identifie le type B comme une passerelle à pas d'arc antidérapantLa dernière édition de l'ISO devrait être confirmée pour les nouveaux projets.
Spécifications rapides
- Type de produit: allée de terre en aluminium de type B avec des marches d'arc antidérapant → équipement d'accès du personnel pour l'accès navire-terre et adapté pour l'accès navire-navire.
- Standard: ISO 7061:2015 selon les données fournies → l'édition standard applicable doit être confirmée pour les nouveaux projets.
- Matériau: Aluminium → structure d'accès maritime légère avec traitement de surface par oxydation anodique.
- Largeur nette: 600 mm → largeur de passage standard à partir des données fournies.
- Plage de longueur: de 2 m à 9 m en incréments de 0,5 m; plus de 9 m en incréments de 1 m → longueur personnalisée disponible.
- Angle d'utilisation: de 0° à 55° → l'angle d'installation doit correspondre à la disposition de fixation approuvée.
- Charge de conception: 735 N à chaque étape → référence de charge d'étape type B.
- Hauteur de la main courante: minimum 1000 mm → exigence de main courante de sécurité à partir des données fournies.
Principaux paramètres techniques
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Largeur nette (mm) | 600 | |||||||||||||
| Facteur de sécurité | 2 sur la résistance à la contrainte de 0,2 % de l'alliage d'aluminium utilisé | |||||||||||||
| Les étapes |
à intervalles réguliers de 300 mm à 400 mm longitudinalement. une hauteur minimale de 30 mm au-dessus du pont; les marches en bois dur doivent avoir une hauteur minimale de une largeur de section de 40 mm en contact avec le pont |
|||||||||||||
| Des étoiles | d'une largeur maximale de 1 500 mm | |||||||||||||
|
Résistance et intermédiaire les guides |
Manche et 2 guides intermédiaires a) des câbles en sisal, en manila, en polypropylène ou en matière plastique, en forme continue et suffisamment tendue, un diamètre minimum de corde de 16 mm; b) section continue rigide en aluminium solide ou creuse |
|||||||||||||
| longueur de l'échelle, L |
Échelle largeur |
Cadre d'échelle hauteur |
Distance entre étapes |
Cadre d'échelle résistance à la torsion |
Plateur La pêche à la traîne |
Plateur Faiblissement |
| L/1 000 | Je suis désolé.0 | Je suis désolé.0 | Je suis désolé.0 | 5 mm/10 m | 1,5 L/1 000 | 1,0 L/1 000 |
Guide de sélection et d'enquête
Étape 1: Confirmer la longueur du couloir ISO 7061 de type B, la configuration en une ou deux sections et la disposition de stockage du récipient.
Étape 2: confirmer l'angle d'installation, le dispositif de fixation supérieur, le support inférieur, l'état d'atterrissage et la voie d'accès.
Étape 3: Confirmer la qualité de l'alliage d'aluminium, les exigences de soudage, le traitement par oxydation anodique et les exigences de protection contre la corrosion.
Étape 4: Confirmer la main courante, le guide intermédiaire, l'espacement des supports, l'espacement des marches, le panneau de protection et les détails de la surface antidérapante.
Étape 5: Confirmer le champ d'application de l'homologation, y compris MED, homologation CE de type, inspection de classe ou certificats spécifiques au projet.
Étape 6: Indiquer le type de navire, la quantité, la destination de livraison, la date de livraison requise, le dessin général et les photos de référence.
La structure
Des cordons latéraux en aluminium. Des pas d'arc antidérapant. Des membres croisés. Des étriers. Des poignées et des guides intermédiaires.
Des avantages en matière de conception, de sécurité et d'ingénierie
- Les marches à arc antidérapant améliorent l'adhérence des pieds lorsque le couloir est installé à des angles inclinés.
- La construction en aluminium offre une solution légère pour l'accès à bord tout en maintenant les performances structurelles requises.
- Les poignées et les guides intermédiaires permettent de déplacer le personnel en toute sécurité et doivent respecter la conception approuvée.
- Le couloir est destiné à l'accès du personnel et n'est pas conçu pour la circulation à roues comme les chariots chargés.
- Les contacts métalliques disparates doivent être contrôlés afin de réduire le risque de corrosion galvanique dans le service maritime.
- La planéité de la structure, la résistance à la torsion, l'espacement des pas et les dispositifs de fixation doivent être vérifiés conformément à la norme applicable.
Attributs personnalisés
- Norme: ISO 7061 → exigences en matière de passerelles en aluminium pour les navires de mer.
- Type: type B → configuration d'escaliers d'arc antidérapant.
- Longueur: personnalisée → sélectionnée en fonction de la disposition du récipient et de l'espace de stockage.
- Largeur: 600 mm → largeur du filet fournie.
- Étape: étapes d'arc antidérapant → surface directe antidérapante supportant les attaches latérales.
- Règlement de sécurité pour l'accès à l'appareil
- Traitement de surface: Oxydation anodique → système de protection contre la corrosion marine.
- Exigence d'homologation: MED, homologation CE de type, certificat de classe ou inspection selon le champ d'application du projet.
Comment fonctionne- t- il?
Gangway is positioned between ship and shore → Securing devices fix the upper and lower ends → Anti-slip arc steps support personnel movement → Handrails provide protection → Side stringers and cross members transfer personnel load
Applications
Navires de passagers. Navires de fret. Navires-citernes. Navires-gaz. Navires commerciaux. Accès navire-terre. Accès navire-navire lorsque les conditions sont favorables.
Certifications et avantages
Les certificats et les approbations peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection et de la procédure de l'autorité applicable.
Certification: EU MED, agrément CE de type, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, certificat d'essai du fabricant

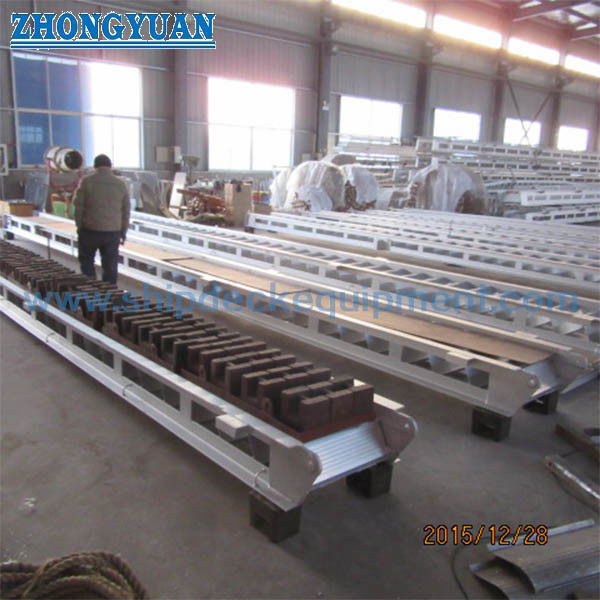

Dessin et photos
Questions fréquentes
Q1: Le type B est-il adapté à une inclinaison de 55°?
R1: Les données fournies indiquent une inclinaison maximale de 55°. L'utilisation réelle à bord dépend de l'arrangement de fixation, des conditions d'atterrissage, du mouvement du navire et de la procédure d'installation approuvée.
Q2: Ce couloir peut-il transporter des chariots ou du trafic à roues?
A2: Le champ d'application de l'ISO 7061 est réservé à l'accès du personnel et n'est pas destiné au trafic de chariots chargés.
Q3: Quelles informations sont nécessaires avant le devis?
A3: Confirmer la longueur, la disposition de la section, la position de stockage, la méthode de fixation, la portée de l'approbation, le type de récipient, la destination de livraison et la date de livraison requise.
