ISO 7061 Type B Passerelle de plage en aluminium avec marches antidérapantes
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme :: | ISO 7061:2015 | Les types:: | une allée de marche anti-déroute d'arc de type B; |
|---|---|---|---|
| Matériau:: | D'aluminium | Étape suivante:: | étapes d'arc antidérapant; |
| Hauteur du manche:: | au moins 1000 mm d'espacement uniforme; | Longueur nominale:: | 2 m à 9 m en incréments de 0,5 m; plus de 9 m en incréments de 1 m; |
| Largeur nette:: | 600 mm; | Angle d'utilisation:: | 0 à 55°; |
| Charge de conception:: | 735 N à chaque étape; | Traitement de surface:: | traitement par oxydation anodique; |
| Certificats de classe:: | UE MED, approbation de type CE, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| Surligner: | passerelle de rivage d'OIN 7061,passerelle en aluminium de rivage,passerelle marine de rivage |
||
Description de produit
ISO 7061 Type B Passerelle de plage en aluminium avec marches antidérapantes
Définition:
Le couloir de terre en aluminium de type B ISO7061 avec marches antidérapantes est conçu pour être transporté à bord des navires, afin de fournir un moyen d'accès léger, pratique et sûr du navire à la rive,destiné principalement à l'équipage du navireLa surface des marches antidérapantes est conçue directement comme marche d'arc antidérapant pour positionner les cordons latéraux et le support de chargement, dont le côté inférieur est équipé d'une planche de protection,avec un degré d'inclinaison maximal de 55° par rapport à l'horizontaleCes passerelles peuvent également être utilisées pour l'accès d'un navire à l'autre lorsque les conditions sont favorables.
Principales spécifications techniques:
- La norme ISO 7061 est la suivante:2015;
- Type: passerelle anti-dérapant de type B pour les marches en arc;
- Matériau: aluminium;
- étape: étape d'arc antidérapant;
- Largeur nette: 600 mm;
- Hauteur du manche: au moins 1000 mm, espacés uniformément;
- Longueur nominale: de 2 m à 9 m en incréments de 0,5 m; supérieure à 9 m en incréments de 1 m; longueur personnalisée
- Angle d'utilisation: 0 à 55°;
- Charge de conception: 735 N à chaque étape;
- Traitement de surface: traitement par oxydation anodique;
- Certificats de classe: EU MED, homologation CE, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Principaux paramètres techniques:
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Largeur nette (mm) | 600 | |||||||||||||
| Facteur de sécurité | 2 sur la résistance à la contrainte de 0,2 % de l'alliage d'aluminium utilisé | |||||||||||||
| Les étapes |
à intervalles réguliers de 300 mm à 400 mm longitudinalement. une hauteur minimale de 30 mm au-dessus du pont; les marches en bois dur doivent avoir une hauteur minimale de une largeur de section de 40 mm en contact avec le pont |
|||||||||||||
| Des étoiles | d'une largeur maximale de 1 500 mm | |||||||||||||
|
Résistance et intermédiaire les guides
|
Manche et 2 guides intermédiaires a) des câbles en sisal, en manila, en polypropylène ou en matière plastique, continu et suffisamment tendus, un diamètre minimum de corde de 16 mm; b) section continue rigide en aluminium solide ou creuse |
|||||||||||||
| longueur de l'échelle, L |
Échelle largeur |
Cadre d'échelle hauteur |
Distance entre étapes |
Cadre d'échelle résistance à la torsion |
Plateur La pêche à la traîne |
Plateur Faiblissement |
| L/1 000 | Je suis désolé.0 | Je suis désolé.0 | Je suis désolé.0 | 5 mm/10 m | 1,5 L/1 000 | 1,0 L/1 000 |

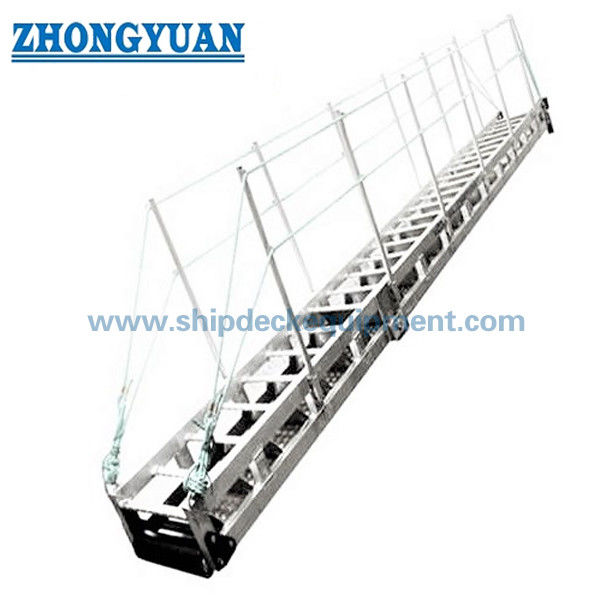

Tracé de la passerelle de terre en aluminium de type ISO 7061 B avec marches antidérapantes
