Type 2002 de chien de fonte de JIS F bateau de compresseur de chaîne d'ancre amarrant l'équipement

Compresseur de câble de chaîne de type chien en fer forgé.

Vue d'ensemble du produit

Le compresseur de câbles à chaîne de type chien JIS F 2002 est un dispositif de fixation de la chaîne d'ancrage à boulonnage de fondation.tandis que le chien à charnière se ferme à travers la chaîne et est retenu par une broche de verrouillageL'arrangement de montage boulonné est utile lorsque la conception du récipient nécessite une unité amovible pour l'installation, l'inspection ou le remplacement plutôt qu'un bouchon de chaîne soudé en permanence.

La gamme fournie couvre les tailles nominales de 19 à 68 pour les diamètres de la chaîne d'ancrage de 17 à 68 mm, avec des traces de classe A et de classe B. JIS F 2002:1976 est une norme ancienne retirée,Donc il devrait être spécifié pour la réparationLa classe finale, le type, le matériau, le motif du boulon de fondation, la base de charge de la chaîne,et la portée d'acceptation doit être confirmée par rapport aux exigences du dessin du récipient et du projet.

Spécifications rapides

• Installation: boulonné à la fondation préparée → supporte l'installation et le remplacement amovibles sans souder le corps du compresseur directement à la fondation du pont.
• Norme et statut: JIS F 2002:1976, compresseur de câbles en chaîne de type chien → une norme ancienne/retirée qui nécessite une confirmation d'acceptation spécifique au projet.
• La plage de taille nominale: 19 à 68 → correspond aux diamètres de la chaîne d'ancrage applicables de 17 à 68 mm dans le tableau fourni.
• Disposition de classe: la classe A permet de joindre horizontalement des guides ou des chaînes Kenter; la classe B permet aux chaînes Kenter de passer verticalement dans la rainure de voie.
• Matériau de carrosserie standard: JIS G 5501 FC25 fonte grise ou équivalent → le tableau des matériaux standard fourni ne permet pas de qualifier la carrosserie standard de fonte ductile.
• Pièces d'exploitation: le chien, la charnière et l'épingle de verrouillage sont associés au JIS G 4051 S25C ou à un modèle équivalent dans les informations fournies sur les matériaux; le regroupement final doit être vérifié à l'aide du dessin officiel.
• Poids calculé: 22 à 737 kg → important pour la coordination de la conception des fondations, la manutention, l'emballage et la planification de l'installation à bord.
• Protection de surface: le nettoyage par soufflage Sa 2,5 plus le primer d'atelier époxy peuvent être utilisés comme référence; la galvanisation, le polissage ou les finitions alternatives nécessitent une confirmation du matériau et du procédé.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer que le projet nécessite spécifiquement le compresseur de câble en chaîne de type chien boulonné JIS F 2002 et indiquer la classe A ou B, le type a ou b et la taille nominale 19 à 68.

Étape 2: indiquer le diamètre de la chaîne d'ancrage, la qualité de la chaîne si elle est connue, les détails de la chaîne de raccordement / de la chaîne de Kenter et l'orientation de la chaîne requise sur la voie.

Étape 3: fournir le dessin approuvé de la fondation ou de l'installation montrant le motif du trou du boulon, les spécifications du boulon, la plaque de fondation, le renforcement local, la ligne centrale de la chaîne,et autorisation d'exploitation disponible.

Étape 4: Confirmer la base matérielle: la référence de carrosserie est la fonte grise FC25 dans le tableau des pièces fournies; fonte noduleuse, fonte acier, acier inoxydable,ou l'acier fabriqué doivent être traités comme des alternatives spécifiques à un projet sous réserve de l'approbation.

Étape 5: Confirmer le traitement de surface, la portée de l'inspection, la traçabilité du matériau, le certificat du fabricant, l'implication de la classe et la nécessité d'une inspection de témoins ou d'essais spécifiques au projet.

Étape 6: indiquer la quantité, le type de navire, l'objectif de construction ou de remplacement, le lieu d'installation, la destination de livraison et le délai de livraison requis;inclure des photos des équipements existants pour les commandes de remplacement.

La structure

Corps en fonte et rails de chaînes. Chien à charnière. Épingle à charnière. Épingle à verrouiller. Laveuse.

Avantages de la fixation et de l'installation de la chaîne d'ancrage

• Le montage de fondations boulonnées permet de retirer le compresseur complet pour le remplacement ou l'entretien en atelier, à condition que le modèle original de fondation et de boulon soit vérifié.
• Le chien à charnière fournit une retenue mécanique directe sur la voie de la chaîne, tandis que l'épingle de verrouillage maintient le chien en position fermée pendant la condition de fixation.
• Les dispositifs de voie de classe A et de classe B s'orientent vers différentes orientations d'engrenage ou d'engrenage Kenter.qui aide à éviter de commander une configuration de rainure qui ne peut pas passer la connexion de la chaîne du récipient.
• La voie de contact de la chaîne, les bords et les interfaces des broches doivent être exempts de bosses nuisibles et de bords locaux tranchants susceptibles d'endommager la chaîne d'ancrage ou d'empêcher une fermeture correcte.
• La qualité de la coulée, le contrôle dimensionnel, l'ajustement des broches, le mouvement du chien et l'engagement des broches de verrouillage sont plus pertinents que les affirmations marketing non étayées pour cette conception de fonte héritée.
• La fondation, les boulons, la structure du pont et le renforcement local font partie de la voie de transfert de charge et doivent être vérifiés par le chantier naval ou le bureau de conception du navire.
• Les données fournies n'incluent pas de SWL, de charge de preuve, de charge de rupture ou de charge d'essai; ces valeurs ne doivent pas être déduites de la taille nominale de la chaîne ou du poids du produit.

Attributs personnalisés

• Norme: JIS F 2002:1976 → norme ancienne / retirée; utiliser uniquement lorsque le récipient ou le dessin de remplacement l'exige
• Type de produit:Compresseur de câble à chaîne de type chien / bouchon de chaîne d'ancrage → dispositif monté sur fondation pour fixer localement la chaîne d'ancrage
• Installation: type boulonné → la disposition du boulon de fondation et le support structurel doivent être confirmés avant la fabrication
• Taille nominale: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → sélectionnez selon le diamètre de la chaîne et le dessin du récipient approuvé
• Classe: A ou B → sélectionnez en fonction de la posture requise de la boucle dans la chaîne
• Type: a ou b → la différence de structure et les dimensions exactes doivent être confirmées à partir du dessin standard officiel
• Matériau du corps: JIS G 5501 FC25 fonte grise ou équivalent → les matériaux alternatifs sont personnalisés et peuvent ne plus être un produit conforme à la norme JIS F 2002
• Traitement de surface: Sa 2,5 soufflage + époxy primer comme référence → revêtement final suit les spécifications du projet et l'adéquation du matériau
• Charge nominale: à confirmer → aucune charge de freinage, charge d'essai ou charge de rupture n'est indiquée dans le tableau fourni
• Exigence de certificat: Selon les exigences du projet → les documents du fabricant, du matériau ou de la classe sont soumis au champ d'inspection convenu

Comment fonctionne- t- il?

Anchor chain is aligned in the track → The hinged dog is rotated into the closed position across the chain → The locking pin and split pin retain the closed assembly → Chain movement is mechanically restrained after tension is safely controlled → The retaining parts are released and the dog is opened before chain handling resumes

Applications

Small vessels | Inland waterway vessels | Legacy JIS-specified anchor chain systems | Repair and replacement projects | Foundation-bolted deck arrangements | New equipment only when the project specification explicitly accepts JIS F 2002

Certifications et avantages

Les certificats et les documents d'inspection peuvent être organisés en fonction des exigences du projet, de la traçabilité des matériaux convenus, de la portée de l'inspection et de la procédure d'approbation de la société de classification.Ils ne sont pas automatiquement inclus à moins d'être indiqués dans l'ordre d'achat.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

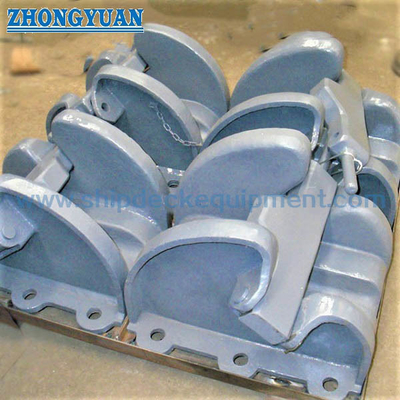

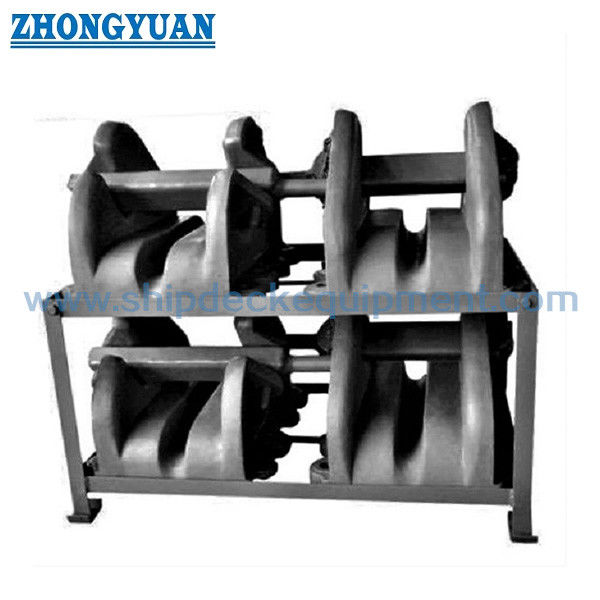

Dessin et photos

Questions fréquentes

Q1: Le JIS F 2002:1976 est-il toujours une norme JIS actuelle?

A1: Non. Les archives bibliographiques publiques et les index de normes identifient JIS F 2002:1976 comme une norme retirée/abolie.Mais le chantier naval, le propriétaire et la société de classification doivent confirmer si elle est acceptable pour le projet.

Q2: Comment les classes A et B sont-elles sélectionnées?

A2: Sélectionnez la classe en fonction de la posture requise de l'attache ou de la boucle de Kenter dans la chaîne.Les données fournies indiquent un passage horizontal pour la classe A et un passage vertical avec châssis Kenter pour la classe B.Le type a ou b doit être confirmé à partir du dessin officiel et de la disposition du récipient.

Q3: Quelles sont les informations requises avant le devis?

A3: Je ne sais pas.Confirmer la norme, la classe, le type, la taille nominale, le diamètre de la chaîne, les détails des chaînes, le matériau, le revêtement, la quantité, la portée du certificat et la livraison.Fournir le dessin de la fondation avec un motif de boulons et le soutien structurel.
