17 ′′ 36 mm type de barre de fermeture de chaîne d'ancrage JIS F2023 pour les petits navires d'amarrage
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | JIS F2023-1976 | Taper: | Type de barre |
|---|---|---|---|
| Taille de la chaîne: | 17-36mm | Lieu d'origine: | Acier moulé, forgeage d'acier, |
| Traitement de surface: | Sablage à S2,5 + une couche d'apprêt époxy d'atelier, traitement de surface personnalisé dis | Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Autres: | Peut être personnalisé selon la demande du chantier naval | Poids401 à 2900kg ;: | 17 à 92 kg |
| Taille nominale:: | 19 - 36 | ||
| Mettre en évidence: | JIS F 2031 Fermeture de chaîne d'ancrage |
||
Description de produit
17 ′′ 36 mm type de barre de fermeture de chaîne d'ancrage JIS F2023 pour les petits navires d'amarrage
Vue d'ensemble du produit
Le bouchon de chaîne d'ancrage à barres JIS F2023 est un dispositif d'ancrage compact conçu pour les petites chaînes.
Il est principalement utilisé sur les petits navires, barges et pontons pour maintenir les chaînes d'ancrage et partager la charge avec la lance.
Fabriqué en acier coulé avec des procédés de coulée et d'inspection contrôlés, il assure une performance fiable de l'arrêt de la chaîne.
La conception assure un engagement approprié entre la chaîne et le chien, ce qui permet un verrouillage efficace et sûr de la chaîne.
Spécifications rapides
- Taille de la chaîne: 17×36 mm → Définit la compatibilité de la chaîne d'ancrage pour les petits navires
- Norme: JIS F2023-1976 → Norme de conformité pour la marine
- Type: Type de barre → Conception compacte sans rouleau
- Fonction: Arrêt de la chaîne → Charge des pièces avec la fronde
- Installation: soudé / boulonné → Installation de pont flexible
- Matériau: acier moulé / pièces forgées → Résistance et durabilité
- Inspection: MT + UT → Assure la qualité de la coulée et du soudage
- Surface: Sa2,5 + préliminaire → protection contre la corrosion
- Application: petits navires → solution d'ancrage rentable
Principaux paramètres techniques
| Numéro | 19 | 22 | 25 | 28 | 32 | 36 |
| Diamètre de la chaîne d'ancrage appliquée | 17 à 19 | 20 à 22 | 23 à 25 | 26 à 28 | 30 à 32 | 34 à 36 |
| Une | 190 | 216 | 241 | 270 | 305 | 342 |
| B. Pour | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Poids (en kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Guide de sélection
Étape 1 Choisir la taille de la chaîne → 17 36 mm en fonction de la chaîne d'ancrage
Étape 2 Confirmer le type de navire → Petit navire, péniche ou ponton
Étape 3 Confirmer la méthode d'installation → Sous-sol soudé ou boulonné
Étape 4
Étape 5 Confirmer l'exigence de qualité → Inspection MT + UT pour les pièces de soudage
Étape 6 Confirmer le traitement de surface → Définition de l'outil ou revêtement personnalisé
Structure et composants
Corps en acier coulé. Mécanisme de verrouillage à barres. Chien forgé. Base renforcée.
Attributs personnalisés
- Taille de la chaîne: 17×36 mm → compatibilité avec les petits navires
- Fonction: arrêt de la chaîne → partage de la charge avec le frein
- Chien: Forgé → Assure résistance à l'usure et résistance
- Base: soudé / boulonné → installation flexible
- Alignement: Base réglable → Angle de la chaîne correspondante
- Inspection: MT + UT → Assurance qualité
- Surface: revêtue → protection contre la corrosion
- Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Guide de l'enquête
Indiquer la taille de la chaîne, le type de récipient, la méthode d'installation, l'état de l'angle de la chaîne et les exigences en matière de revêtement.
Comment fonctionne- t- il?
La chaîne d'ancrage est verrouillée par la barre et le mécanisme du chien.
Applications
Les petits bateaux. Les péniches. Les pontons.
Certifications et avantages
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants; conception rentable, verrouillage fiable de la chaîne, qualité de coulée contrôlée, installation adaptable.
Dessin et photos

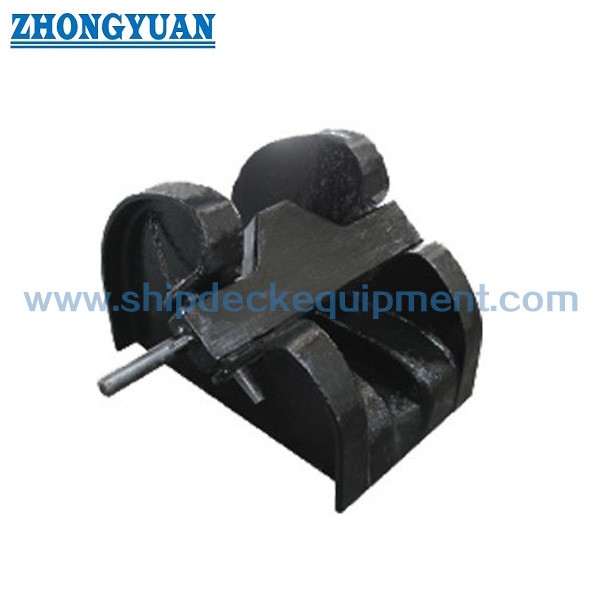

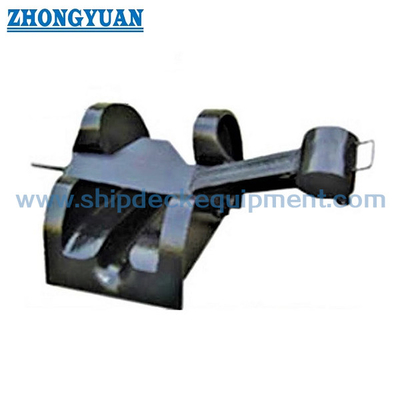

Le dessin de GA. Photos du produit.
Commande
MOQ: 1 unité Temps de livraison: 30 à 60 jours Personnalisation disponible
Questions fréquentes
Q1: Quelle est la différence entre le bouchon de chaîne de type barre et le bouchon de chaîne de type rouleau?
R: Le type barre est plus simple et convient aux petites chaînes, tandis que le type rouleau est utilisé pour les grandes chaînes avec un fonctionnement plus fluide.
Q2: Comment assurer un engagement adéquat de la chaîne?
R: La conception assure la correspondance entre la chaîne et le chien, et l'alignement approprié doit être confirmé lors de l'installation.
Q3: L'installation peut-elle être réglée en fonction de l'angle de la chaîne?
R: Oui, une base optionnelle peut être ajoutée pour correspondre à l'angle de conduction du tuyau Hawse et de la chaîne Windlass.
