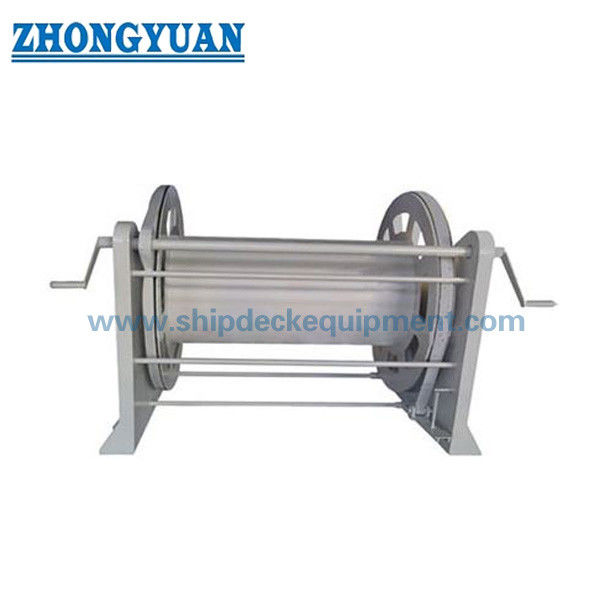

56 mm Bobine de câble métallique à deux poignées avec frein | CB/T 3468-92 Type C pour le stockage de câbles métalliques à bord des navires
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
| Documents: | Marine Rope Reel Manual Dri...92.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Diamètre du fil d'acier applicable: | 13.0 à 56 mm | Capacité de stockage du tambour de la longueur du fil d'acier: | 120 à 300 m |
|---|---|---|---|
| Quantité de boulons: | 6 à 14 | Matériau: | 304, 316L acier inoxydable, acier inoxydable poli, acier doux |
| Mettre en évidence: | Deux poignées pour ancrer la bobine de corde,Rouleau de câble d'ancrage en acier |
||
Description de produit
56 mm Bobine de câble d'acier à deux poignées avec frein | CB/T 3468-92 Type C pour le stockage de câbles d'acier à bord des navires
Présentation du produit
La bobine de câble d'acier à deux poignées de type C est conçue pour le stockage et la manipulation manuelle de câbles d'acier marins de grand diamètre sur le pont des navires.
Le modèle C56 est adapté aux câbles d'acier de 56 mm avec une capacité de stockage de tambour de 300 m. Il s'agit d'une bobine de stockage, et non d'un treuil de levage ou de traction.
Deux poignées permettent à deux membres d'équipage d'opérer simultanément, améliorant le contrôle et réduisant l'effort manuel lors de l'enroulement et du déroulement.
La bobine utilise une structure fabriquée robuste, une base boulonnée, un dispositif de freinage et une commande par engrenages pour assurer un stockage stable, une installation pratique et une utilisation sûre à bord.
Le système d'engrenages utilise des composants en acier forgé, avec des surfaces de couronne d'engrenage rectifiées et durcies pour un fonctionnement plus souple et une meilleure résistance à l'usure. Les trous de réduction de poids réduisent le poids du produit sans affecter la résistance structurelle.
Spécifications rapides
- Norme : CB/T 3468-92 Type C -> Norme de référence pour les bobines de câble d'acier marin
- Modèle : Type C / C56 -> Conçu pour le stockage de câbles d'acier de grand diamètre
- Diamètre de câble applicable : 56 mm -> Convient au stockage de câbles d'acier lourds
- Capacité du tambour : 300 m -> Stocke de longs câbles d'acier sur le pont
- Fonctionnement : Deux poignées -> Permet à deux membres d'équipage d'opérer ensemble
- Frein : Disponible -> Maintient la bobine stable pendant le stockage
- Base : Installation boulonnée -> Fixation, déplacement et remplacement faciles
- Matériau des engrenages : Acier forgé -> Résistance et résistance à l'usure plus élevées
- Couronne d'engrenage : Rectifiée et durcie -> Fonctionnement souple et durée de vie plus longue
- Trous de réduction de poids : Conçus sur la couronne d'engrenage -> Réduit le poids sans affecter la résistance structurelle
- Options de matériaux : Acier doux / acier inoxydable 304 / 316L -> Sélectionner selon les exigences de corrosion
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Paramètres techniques principaux
| Description | Type | Modèle | Diamètre du câble (mm) | Capacité du tambour (m) |
| Bobine de câble en acier Type C | C | C56 | 56 | 300 |
Guide de sélection
Étape 1 - Confirmer le diamètre du câble -> C56 est sélectionné pour un câble d'acier de 56 mm
Étape 2 - Confirmer la longueur de stockage -> La capacité standard du tambour est de 300 m
Étape 3 - Confirmer la méthode de fonctionnement -> Deux poignées sont recommandées pour le fonctionnement de câbles de grand diamètre
Étape 4 - Confirmer l'exigence de frein -> Un frein est recommandé pour un stockage stable et une manipulation sûre
Étape 5 - Confirmer l'installation -> La disposition de la base boulonnée doit correspondre à la fondation du pont du navire
Étape 6 - Confirmer le matériau et le revêtement -> Acier doux, acier inoxydable ou revêtement personnalisé peuvent être sélectionnés
Structure
Tambour | Arbre | Cadre de support | Deux poignées | Dispositif de frein | Engrenage en acier forgé | Couronne d'engrenage rectifiée | Base boulonnée | Trous de réduction de poids
Avantages de conception et de qualité
- Fonctionnement à deux poignées -> Deux membres d'équipage peuvent opérer ensemble, améliorant le contrôle et réduisant l'effort manuel
- Dispositif de frein -> Empêche la rotation de la bobine pendant le stockage et améliore la sécurité
- Engrenage rotatif en acier forgé -> Améliore la résistance de la transmission et la résistance à l'usure
- Couronne d'engrenage rectifiée avec durcissement -> Assure un fonctionnement plus souple et une durée de vie plus longue
- Trous de réduction de poids -> Réduisent le poids de la bobine sans affecter la résistance structurelle
- Base boulonnée -> Pratique pour l'installation, le déplacement et le remplacement sur le pont du navire
- Arbre et pièces rotatives lubrifiés -> Rotation plus souple et fonctionnement manuel plus facile
- Surface lisse sans bavures ni coins tranchants -> Protège le câble d'acier et améliore la sécurité de manipulation
Attributs personnalisés
- Type de produit : Bobine de stockage de câble d'acier à deux poignées -> Utilisée pour le stockage de câbles d'acier marins, pas pour le levage
- Norme : CB/T 3468-92 -> Norme de référence pour les bobines marines
- Modèle : Type C / C56 -> Configuration de stockage de câbles d'acier de grand diamètre
- Câble applicable : Câble d'acier marin de grand diamètre -> Convient aux applications de stockage sur le pont
- Diamètre du câble : Jusqu'à 56 mm -> Correspond à la sélection du modèle C56
- Capacité : Jusqu'à 300 m -> Prend en charge le stockage de longs câbles
- Fonctionnement : Fonctionnement manuel à deux poignées -> Deux membres d'équipage peuvent opérer ensemble
- Frein : Disponible -> Améliore la stabilité du stockage et la sécurité d'exploitation
- Installation : Base boulonnée -> Fixation, déplacement et remplacement pratiques
- Matériau : Acier doux / acier inoxydable 304 / 316L -> Sélectionner en fonction des exigences de corrosion et de budget
- Traitement de surface : Sablage Sa2.5 + revêtement époxy / acier inoxydable poli / personnalisé -> Protection contre la corrosion marine
- Personnalisation : Taille du tambour, disposition de la base, frein, revêtement et matériau -> Prend en charge les exigences spécifiques du projet
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant -> Prend en charge la documentation du projet et les exigences d'inspection
Guide de demande
Veuillez fournir le diamètre du câble, la longueur du câble, le modèle requis, l'exigence de frein, la disposition de fixation de la base, le matériau, le système de revêtement et l'exigence de certification.
Vous n'êtes pas sûr de la taille correcte de la bobine ? Envoyez le diamètre et la longueur du câble, et nous vous recommanderons une configuration de bobine adaptée.
Comment ça marche
Le câble d'acier est enroulé sur le tambour. Deux poignées entraînent la bobine manuellement par le système d'engrenages, permettant une rotation contrôlée. Le frein maintient la bobine en position lorsque le câble est stocké ou lorsque la bobine n'est pas en fonctionnement.
Applications
Stockage de câbles d'acier sur le pont des navires | Stockage de câbles d'amarrage | Équipement de pont marin | Manutention de câbles en chantier naval et à bord
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant. Les avantages comprennent l'opération à deux personnes, le verrouillage par frein, l'engrenage en acier forgé, la conception légère de la couronne d'engrenage, l'installation de la base boulonnée et les matériaux personnalisables.
Dessin et photos
Dessin d'ensemble et photos du produit
Commande
Spécifier : modèle C56, diamètre du câble, longueur du câble, matériau, frein, disposition de la base, revêtement, quantité et exigence de certification.
FAQ
Q1 : Cette bobine est-elle utilisée pour le levage ou la traction ?
R : Non. Ce produit est conçu pour le stockage de câbles d'acier, et non pour les opérations de levage, de remorquage ou de traction.
Q2 : Pourquoi le type C utilise-t-il deux poignées ?
R : La conception à deux poignées permet à deux membres d'équipage d'opérer ensemble, ce qui réduit l'effort manuel et améliore le contrôle lors de la manipulation de câbles d'acier de grand diamètre.
Q3 : Pourquoi un frein est-il nécessaire sur une bobine de stockage ?
R : Le frein empêche la rotation indésirable du tambour et maintient le câble stable pendant le stockage, le transport ou en condition de veille.
Q4 : Pourquoi utiliser des engrenages en acier forgé et une couronne d'engrenage durcie ?
R : Les engrenages forgés et les surfaces de couronne d'engrenage durcies et rectifiées améliorent la résistance de la transmission, la douceur de rotation et la résistance à l'usure.
Q5 : La taille de la bobine peut-elle être personnalisée ?
R : Oui. La taille du tambour, la disposition de la base, le frein, le revêtement et le matériau peuvent être personnalisés en fonction du diamètre du câble, de la longueur de stockage et de la disposition du pont du navire.
