56 mm à deux poignées, en acier, en bobine avec frein.

56 mm à deux poignées, en acier, en bobine avec frein.

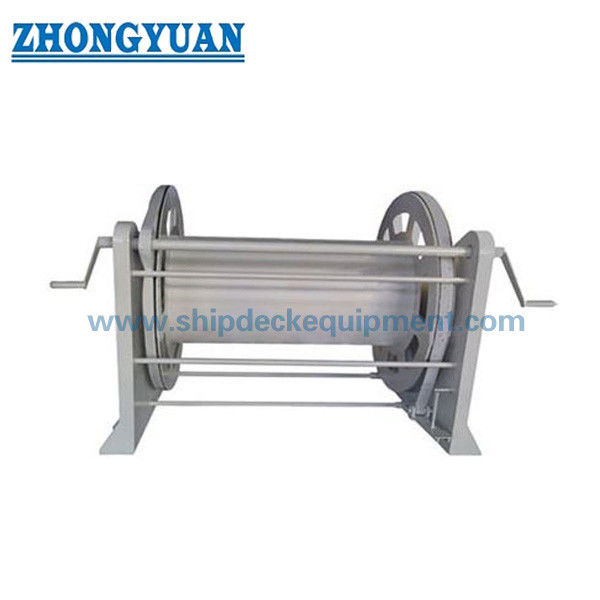

Vue d'ensemble du produit

Le rouleau de câbles en acier de type C à deux poignées est conçu pour le stockage et la manutention manuelle de câbles en acier de grand diamètre sur le pont du navire.

Le modèle C56 est adapté à une corde en acier de 56 mm avec une capacité de stockage de 300 m. Il s'agit d'une bobine de stockage et non d'un treuil de levage ou de traction.

Deux poignées permettent à deux membres de l'équipage d'opérer en même temps, améliorant le contrôle et réduisant l'effort manuel lors de l'enroulement et du déroulage.

Le rouleau utilise une structure de fabrication solide, une base boulonnée, un dispositif de freinage et un fonctionnement à engrenage pour assurer un stockage stable, une installation pratique et une utilisation sûre à bord.

Le système d'engrenages utilise des composants en acier forgé, avec des surfaces d'anneaux d'engrenages améliorées pour un fonctionnement plus lisse et une meilleure résistance à l'usure.Les trous de réduction de poids réduisent le poids du produit sans affecter la résistance de la structure.

Spécifications rapides

• Norme: CB/T 3468-92 Type C -> Norme de référence pour les rouleaux de câbles en acier marin
• Modèle: Type C / C56 -> Conçu pour le stockage de câbles en acier de grand diamètre
• Diamètre de câble: 56 mm -> Convient pour le stockage de câbles en acier lourd
• Capacité du tambour: 300 m -> Stocke une longue corde en acier sur le pont
• Opération: deux poignées -> Permet à deux membres d'équipage d'opérer ensemble
• Fréquence: disponible -> maintient la bobine stable pendant le stockage
• Base: installation boulonnée -> installation facile, déplacement et remplacement
• Matériau de l'engrenage: acier forgé -> résistance à l'usure et résistance à l'usure
• Anneaux d'engrenage: amélioration de la terre et de la dureté -> fonctionnement en douceur et durée de vie plus longue
• Trou de réduction de poids: Conçu sur l'anneau d'engrenage -> Réduit le poids sans affecter la résistance structurelle
• Options de matériau: acier doux / 304 / 316L acier inoxydable -> Sélectionnez selon les exigences de corrosion
• Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Principaux paramètres techniques

Guide de sélection

Étape 1 - Confirmer le diamètre de la corde -> C56 est sélectionné pour la corde en acier de 56 mm

Étape 2 - Confirmer la longueur de stockage -> La capacité standard du tambour est de 300 m

Étape 3 - Confirmer la méthode de fonctionnement -> Deux poignées sont recommandées pour le fonctionnement de la corde de grand diamètre

Étape 4 - Confirmer l'exigence de freinage -> Le freinage est recommandé pour un stockage stable et une manipulation sûre

Étape 5 - Confirmer l'installation -> La disposition de la base boulonnée doit correspondre à la fondation du pont du navire

Étape 6 - Confirmer le matériau et le revêtement -> L'acier doux, l'acier inoxydable ou le revêtement sur mesure peuvent être sélectionnés

La structure

Batterie. Arbre. Cadre de support. Deux poignées. Dispositif de freinage.

Des avantages en matière de conception et de qualité

• Opération à deux poignées -> Deux membres d'équipage peuvent travailler ensemble, ce qui améliore le contrôle et réduit l'effort manuel
• Dispositif de freinage -> empêche la rotation de la bobine pendant le stockage et améliore la sécurité
• engrenage tournant en acier forgé -> Améliore la résistance à la transmission et la résistance à l'usure
• Ringe de roulement au sol avec dureté accrue -> Opération plus fluide et durée de vie plus longue
• Forages de réduction de poids -> Réduire le poids de la bobine sans affecter la résistance structurelle
• Base boulonnée -> Convient pour l'installation, le déplacement et le remplacement sur le pont du navire
• Arbre lubrifié et pièces tournantes -> Rotation plus lisse et fonctionnement manuel plus facile
• Surface lisse sans écorces ni coins tranchants -> Protège la corde de fil d'acier et améliore la sécurité de la manutention

Attributs personnalisés

• Type de produit: bobine de stockage à deux poignées de câbles métalliques -> Utilisé pour le stockage de câbles maritimes, non pour le levage
• Norme: CB/T 3468-92 -> Norme de référence pour les bobines marines
• Modèle: type C / C56 -> configuration de stockage de câbles métalliques de grand diamètre
• Corde applicable: Corde en acier marine de grand diamètre -> Convient pour les applications de stockage sur le pont
• Diamètre du câble: jusqu'à 56 mm -> correspond à la sélection du modèle C56
• Capacité: jusqu'à 300 m -> Prend en charge le stockage à longue corde
• Opération: Opération manuelle à deux poignées -> Deux membres d'équipage peuvent opérer ensemble
• Fréquence: disponible -> améliore la stabilité du stockage et la sécurité de fonctionnement
• Installation: Base boulonnée -> Fixation, déplacement et remplacement pratiques
• Matériau: acier doux / 304 / 316L acier inoxydable -> Sélectionnez en fonction de la corrosion et des besoins budgétaires
• Traitement de surface: Sa2.5 soufflage + revêtement époxy / acier inoxydable poli / personnalisé -> Protection contre la corrosion marine
• Personnalisation: Taille du tambour, disposition de la base, frein, revêtement et matériau -> Prend en charge les exigences spécifiques au projet
• Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants -> Prend en charge la documentation du projet et les exigences d'inspection

Guide de l'enquête

Veuillez indiquer le diamètre de la corde, la longueur de la corde, le modèle requis, les exigences en matière de freins, la disposition de fixation de la base, le matériau, le système de revêtement et les exigences en matière de certification.

Si vous n'êtes pas sûr de la taille correcte de la bobine, envoyez-nous le diamètre et la longueur de la corde, et nous vous recommanderons une configuration de bobine appropriée.

Comment fonctionne- t- il?

La corde en acier est enroulée sur le tambour. Deux poignées entraînent la bobine manuellement à travers le système d'engrenages, permettant une rotation contrôlée.Le frein maintient la bobine en position lorsque la corde est stockée ou lorsque la bobine n'est pas en marche.

Applications

Stockage de câbles de pont de navire. Stockage de câbles d'amarrage. Équipement de pont de marine.

Certifications et avantages

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants.installation de base boulonnée et matériaux personnalisables.

Dessin et photos

Dessin général et photos du produit

Commande

Spécifier: modèle C56, diamètre de câble, longueur de câble, matériau, frein, disposition de base, revêtement, quantité et exigence de certification.

Questions fréquentes

Q1: Cette bobine est-elle utilisée pour soulever ou tirer?
R: Non. Ce produit est conçu pour le stockage de câbles en acier, pas pour les opérations de levage, de remorquage ou de traction.

Q2: Pourquoi le type C utilise-t-il deux poignées?
R: La conception à deux poignées permet à deux membres d'équipage de travailler ensemble, ce qui réduit l'effort manuel et améliore le contrôle lors de la manipulation de câbles en acier de grand diamètre.

Q3: Pourquoi un frein est-il nécessaire sur une bobine de stockage?
R: Le frein empêche la rotation indésirable du tambour et maintient la corde stable pendant le stockage, le transport ou l'état de veille.

Q4: Pourquoi utiliser des engrenages en acier forgé et des anneaux d'engrenages durcis?
R: Les engrenages forgés et les anneaux de roulement renforcés améliorent la résistance à la transmission, la douceur de rotation et la résistance à l'usure.

Q5: La taille du rouleau peut-elle être personnalisée?
R: Oui, la taille du tambour, la disposition de la base, le frein, le revêtement et le matériau peuvent être personnalisés en fonction du diamètre de la corde, de la longueur de stockage et de la disposition du pont du navire.
