Guide-câble universel à 3 rouleaux pour mouillage de navire | CB/T 3062-2011 Type A

Présentation du produit

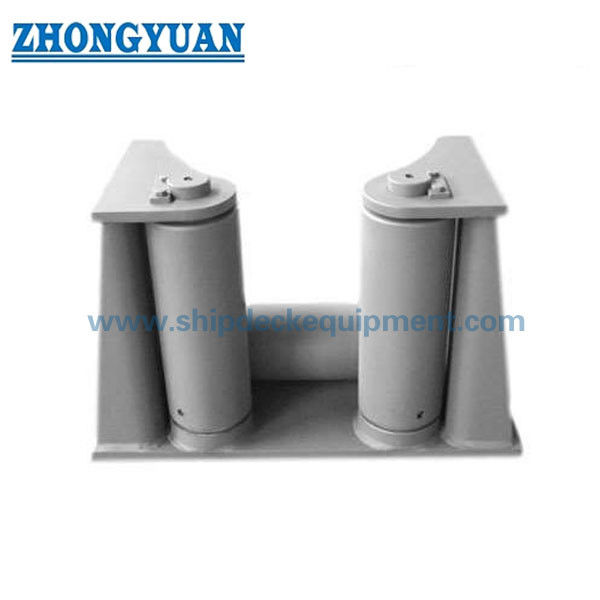

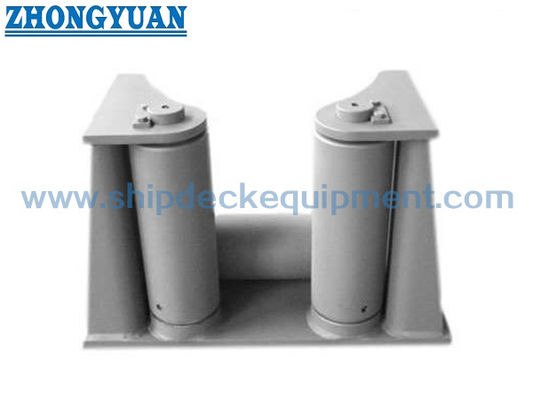

Le guide-câble universel marin à 3 rouleaux est un guide-câble compact et économique utilisé pour les applications de mouillage de base et de guidage de cordage sur le pont. Le type A CB/T 3062 est conçu avec deux rouleaux verticaux et un rouleau horizontal inférieur, aidant le cordage à passer en douceur depuis trois directions tout en réduisant le contact direct du cordage avec la structure du pont.

Comparé aux guide-câbles à 5, 7 ou 9 rouleaux, le type à 3 rouleaux n'est pas destiné à représenter un agencement complexe et lourd pour plusieurs directions. Sa valeur réside dans une structure plus simple, une empreinte d'installation plus petite, une maintenance plus facile et un coût de projet inférieur, ce qui le rend adapté aux navires de petite et moyenne taille, aux positions de mouillage auxiliaires et aux agencements généraux de guidage de cordage où le chemin du cordage est relativement dégagé.

Spécifications rapides

• Type de produit : Guide-câble universel à 3 rouleaux CB/T 3062 Type A → guide-câble à rouleaux de base compact pour le guidage de cordage de mouillage de navire.

• Agencement des rouleaux : 2 rouleaux verticaux + 1 rouleau horizontal inférieur → guide le cordage depuis trois directions pratiques et réduit le frottement local.

• Plage de tailles nominales : 100 à 320 → couvre les diamètres de câble métallique de 14 à 44 mm et les diamètres de cordage en nylon de 36 à 100 mm.

• Plage de CMU : 54 à 533 kN selon le tableau des paramètres fourni → la sélection de la taille doit suivre le dessin du navire et l'agencement du mouillage.

• Plage de poids : 112 à 2122 kg → utile pour l'agencement du pont, le levage lors de l'installation, l'emballage et l'estimation du fret.

• Options de matériaux : Acier C-Mn, acier doux ou acier inoxydable selon la commande → le matériau final et la portée du certificat doivent être confirmés avant le devis.

• Traitement de surface : sablage à Sa2.5/S2.5 selon spécification + primaire d'atelier époxy, galvanisé, poli ou revêtement personnalisé → sélectionné selon le système de revêtement du navire.

• Positionnement : solution économique à 3 rouleaux pour le guidage de cordage de base → pas le même positionnement de produit que les guide-câbles multi-rouleaux à 5 / 7 / 9 rouleaux.

Paramètres techniques principaux

Paramètres de la page web principale pour le guide-câble universel à 3 rouleaux CB/T 3062 Type A. Les dimensions sont en mm sauf indication contraire.

Guide de sélection et de demande

• Étape 1 : Confirmer le type A CB/T 3062 et la taille nominale selon le dessin du navire, le diamètre du câble métallique ou le diamètre du cordage en nylon.

• Étape 2 : Confirmer la direction de guidage du cordage et la position d'installation. Ce type à 3 rouleaux convient au guidage de cordage de base plutôt qu'aux chemins de cordage complexes multi-angles et lourds.

• Étape 3 : Confirmer l'exigence de CMU, le type de cordage, le diamètre du cordage, l'agencement du pont et l'espace de fondation disponible avant la production.

• Étape 4 : Confirmer l'exigence de matériau : acier C-Mn, acier doux, acier inoxydable ou matériau spécifié par le projet.

• Étape 5 : Confirmer le traitement de surface : sablage et primaire d'atelier, finition galvanisée, surface en acier inoxydable poli ou système de revêtement marin complet.

• Étape 6 : Confirmer l'exigence de certificat, la quantité, la destination, le délai de livraison requis, et fournir le dessin du navire ou des photos de référence si disponibles.

Structure

Deux rouleaux verticaux | Un rouleau horizontal inférieur | Cadre de support compact | Arbres de rouleaux | Position de la bague / du roulement à confirmer | Fondation montée sur le pont | Revêtement marin ou traitement de surface spécifié par le projet

Avantages de conception, d'installation et de maintenance

• L'agencement à 3 rouleaux offre un guidage de cordage simple pour les positions de mouillage normales où un guide-câble multi-rouleaux complet n'est pas requis.

• La structure compacte contribue à réduire l'espace occupé sur le pont, ce qui le rend adapté aux navires de petite et moyenne taille ou aux emplacements de mouillage auxiliaires.

• Les rouleaux réduisent le contact direct du cordage avec les structures fixes en acier, contribuant à réduire le frottement et à protéger la surface du cordage pendant l'opération de mouillage.

• L'agencement de type A avec deux rouleaux verticaux et un rouleau horizontal inférieur prend en charge le guidage du cordage depuis des directions pratiques au niveau du pont.

• Comparé aux guide-câbles avec un plus grand nombre de rouleaux, la structure est plus facile à inspecter, repeindre, lubrifier et entretenir.

• Le matériau, le revêtement et la portée du certificat peuvent être organisés selon la commande, les spécifications du navire et la procédure d'approbation de classe.

Attributs personnalisés

• Norme : CB/T 3062-2011 Type A → utilisé lorsque la spécification du projet exige la norme chinoise pour les guide-câbles universels marins.

• Positionnement du produit : Guide-câble compact de base à 3 rouleaux → adapté au guidage de cordage ordinaire, pas pour les applications complexes multi-directionnelles à 9 rouleaux.

• Quantité de rouleaux : 3 rouleaux → deux rouleaux verticaux et un rouleau horizontal inférieur pour une structure de guidage simple et économique.

• Plage de cordage : Câble métallique 14–44 mm / cordage en nylon 36–100 mm → sélectionner selon le plan de mouillage du navire et la spécification du cordage.

• CMU : 54–533 kN selon la taille nominale → ne remplace pas la vérification du projet, l'examen de la structure du pont ou l'approbation de classe lorsque requis.

• Matériau : Acier C-Mn / acier doux / acier inoxydable → la nuance finale, la traçabilité et le certificat doivent être confirmés avant la commande.

• Traitement de surface : Sablage + primaire d'atelier / galvanisé / poli / personnalisé → le système de revêtement doit correspondre à l'exigence de protection contre la corrosion du navire.

• Exigence de certificat : Disponible selon l'exigence du projet → le certificat de classe et le contrôle d'inspection sont soumis à la portée de la commande et à l'approbation de classe.

Fonctionnement

Le cordage approche du guide-câble → Les rouleaux verticaux et horizontaux guident le chemin du cordage → La rotation des rouleaux réduit le frottement direct → La charge du cordage est transférée par le cadre du guide-câble à la fondation du pont → L'inspection et la lubrification maintiennent le mouvement fiable des rouleaux

Applications

Système de mouillage de navire | Guidage de cordage sur pont | Navires de petite et moyenne taille | Navires de travail | Navires fluviaux | Positions de mouillage auxiliaires | Guidage de cordage de treuil | Projets de construction neuve et de remplacement

Certifications & Avantages

Les certificats peuvent être organisés selon l'exigence du projet, la portée de l'inspection, la traçabilité des matériaux et la procédure d'approbation de la société de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

Dessin & Photos

FAQ

Q1 : Quel est le positionnement principal d'un guide-câble à 3 rouleaux ?

R1 : Un guide-câble à 3 rouleaux est un produit de guidage de cordage de base, compact et économique pour les positions de mouillage normales des navires. Il n'est pas identique aux guide-câbles à 5, 7 ou 9 rouleaux utilisés pour des chemins de cordage plus complexes.

Q2 : Comment sélectionner la bonne taille nominale ?

R2 : Sélectionnez la taille en fonction du type de cordage, du diamètre du cordage, de la CMU, de l'agencement du pont du navire et du dessin d'installation. Le tableau fourni donne la plage de sélection principale de la taille nominale 100 à 320.

Q3 : Le matériau, le roulement et le revêtement peuvent-ils être personnalisés ?

R3 : Le matériau et le traitement de surface peuvent être confirmés selon les exigences du projet. L'agencement du roulement ou de la bague, le détail de la lubrification et la portée du certificat doivent être confirmés par le dessin, les spécifications de commande et les exigences d'inspection.
