Le type de CB/T 3062 3 guides-câble universels de rouleaux d'un tube embarquent amarrer l'équipement

Marine 3 Roller Universal Fairlead pour le guidage de la corde d'amarrage du navire compact.

Vue d'ensemble du produit

Marine 3 Roller Universal Fairlead est une roue à rouleaux compacte et économique utilisée pour l'amarrage de base des navires et les applications de guidage des cordes de pont.CB/T 3062 Type A est conçu avec deux rouleaux verticaux et un rouleau horizontal inférieur, aidant la corde à conduire en douceur dans trois directions tout en réduisant le contact direct de la corde avec la structure du pont.

Comparé aux fairleads à 5 rouleaux, 7 rouleaux ou 9 rouleaux, le type à 3 rouleaux n'est pas destiné à représenter un arrangement complexe multi-directionnel lourd.une empreinte d'installation moindre, plus facile d'entretien et moins coûteux du projet, ce qui le rend adapté aux petits et moyens navires, aux positions d'amarrage auxiliaires et aux dispositions générales de guidage par corde où la trajectoire de la corde est relativement libre.

Spécifications rapides

• Type de produit: CB/T 3062 Type A 3 Roller Universal Fairlead → rouleau de base compact pour le guidage des cordes d'amarrage des navires.

• Disposition des rouleaux: 2 rouleaux verticaux + 1 rouleau horizontal inférieur → guide la corde dans trois directions pratiques et réduit le frottement local.

• Taille nominale: 100 à 320 → couvre les câbles en acier de 14 à 44 mm de diamètre et les câbles en nylon de 36 à 100 mm.

• Portée SWL: 54 à 533 kN selon le tableau de paramètres fourni → la taille doit être sélectionnée en fonction du dessin et de l'aménagement du navire.

• Plage de poids: 112 à 2122 kg → utile pour l'aménagement du pont, le levage lors de l'installation, l'emballage et l'estimation du fret.

• Options de matériaux: acier C-Mn, acier doux ou acier inoxydable selon la commande → le matériau final et la portée du certificat doivent être confirmés avant la soumission.

• Traitement de surface: soufflage à Sa2,5/S2,5 comme spécifié + imprimé epoxy, galvanisé, poli ou revêtement sur mesure → sélectionné en fonction du système de revêtement du récipient.

• Positionnement: solution économique à 3 rouleaux pour le guidage de base de la corde → pas le même positionnement du produit que les rouleaux à plusieurs rouleaux 5 / 7 / 9.

Principaux paramètres techniques

Paramètres de la page Web principale du CB/T 3062 type A 3 rouleau universel en plomb.

Guide de sélection et d'enquête

• Étape 1: Confirmer CB/T 3062 Type A et taille nominale selon le dessin du récipient, le diamètre du câble en acier ou le diamètre du câble en nylon.

• Étape 2: confirmer la direction de conduite de la corde et la position d'installation.

• Étape 3: Confirmer les exigences de SWL, le type de corde, le diamètre de la corde, la disposition du pont et l'espace de fondation disponible avant la production.

• Étape 4: Confirmer les exigences en matière de matériaux: acier C-Mn, acier doux, acier inoxydable ou matériau spécifié par le projet.

• Étape 5: Confirmer le traitement de surface: grenaillage, finition galvanisée, surface en acier inoxydable poli ou système complet de revêtement marin.

• Étape 6: Confirmer l'exigence de certificat, la quantité, la destination, le délai de livraison requis, et fournir le dessin du navire ou des photos de référence, le cas échéant.

La structure

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Avantages de la conception, de l'installation et de l'entretien

• L'arrangement à 3 rouleaux fournit une simple conduite de corde pour les positions d'amarrage normales où une ligne d'amarrage complète à plusieurs rouleaux n'est pas requise.

• La structure compacte contribue à réduire l'espace occupé sur le pont, ce qui le rend adapté aux navires de petite et moyenne taille ou aux emplacements d'amarrage auxiliaires.

• Les rouleaux réduisent le contact direct de la corde avec les structures d'acier fixes, ce qui contribue à réduire le frottement et à protéger la surface de la corde pendant l'amarrage.

• L'arrangement de type A avec deux rouleaux verticaux et un rouleau horizontal inférieur permet de guider la corde depuis les directions pratiques au niveau du pont.

• Comparé aux rouleaux à rouleaux plus élevés, la structure est plus facile à inspecter, repeindre, lubrifier et entretenir.

• Le matériel, le revêtement et la portée du certificat peuvent être organisés selon la commande, les spécifications du récipient et la procédure d'approbation de classe.

Attributs personnalisés

• Norme: CB/T 3062-2011 Type A → utilisée lorsque le cahier des charges du projet exige la norme chinoise pour le fairlead marin universel.

• Positionnement du produit: Fairlead de base compact à 3 rouleaux → adapté au guidage ordinaire de la corde, pas aux applications complexes multi-directionnelles à 9 rouleaux.

• Nombre de rouleaux: 3 rouleaux → deux rouleaux verticaux et un rouleau horizontal inférieur pour une structure de guidage simple et économique.

• Distance de la corde: corde en acier de 1444 mm / corde en nylon de 36100 mm → sélectionnez selon le plan d'amarrage du navire et les spécifications de la corde.

• SWL: 54-533 kN selon la taille nominale → ne remplacent pas la vérification du projet, l'examen de la structure du pont ou l'approbation de la classe si nécessaire.

• Matériau: acier C-Mn / acier doux / acier inoxydable → qualité finale, traçabilité et certificat doivent être confirmés avant commande.

• Traitement de surface: le système de revêtement de blasting + de primer de magasin / galvanisé / poli / personnalisé doit correspondre aux exigences de protection du récipient contre la corrosion.

• Exigence de certificat: disponible selon les exigences du projet → certificat de classe et témoignage d'inspection sont soumis à la portée de la commande et à l'approbation de la classe.

Comment fonctionne- t- il?

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Applications

Système d'amarrage des navires. Guidage des cordes de pont. Bateaux de petite et moyenne taille. Bateaux de travail. Bateaux intérieurs.

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matières et de la procédure d'approbation de la société de classification.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: Quelle est la position principale d'un fairlead à 3 rouleaux?

R1: Une ligne de guidage à trois rouleaux est un produit de guidage à corde de base, compact et économique pour les positions normales d'amarrage des navires.Des pistes de 7 ou 9 rouleaux utilisées pour des sentiers de corde plus complexes.

Q2: Comment choisir la taille nominale correcte?

R2: Sélectionnez la taille en fonction du type de corde, du diamètre de la corde, de la longueur de la corde, de la disposition du pont du navire et du dessin d'installation.

Q3: Le matériau, le roulement et le revêtement peuvent-ils être personnalisés?

A3: le traitement du matériau et de la surface peut être confirmé selon les exigences du projet; la disposition du roulement ou de la boîte, les détails de lubrification et la portée du certificat doivent être confirmés par dessin,spécification de la commande et exigence d'inspection.

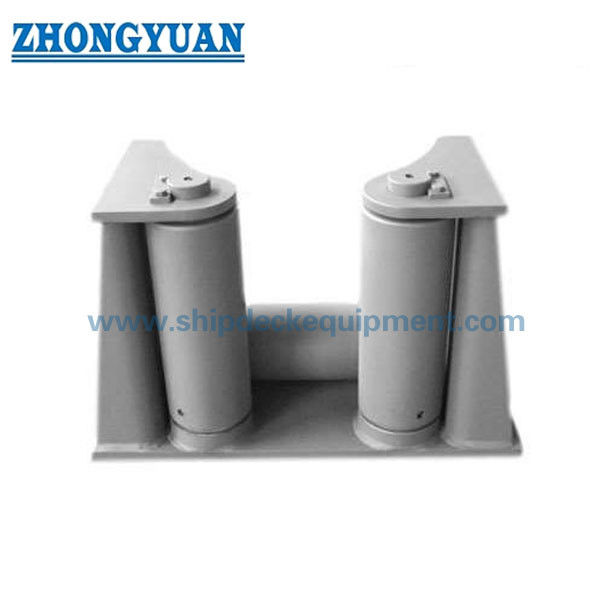

Dessin de CB/T 3062 Rouleaux à tubes de type A 3 rouleaux universels de ferrailleurs équipement d'amarrage de navires
