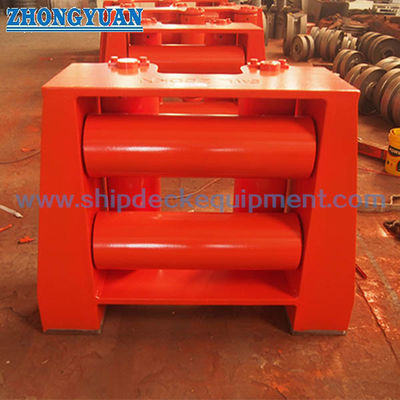

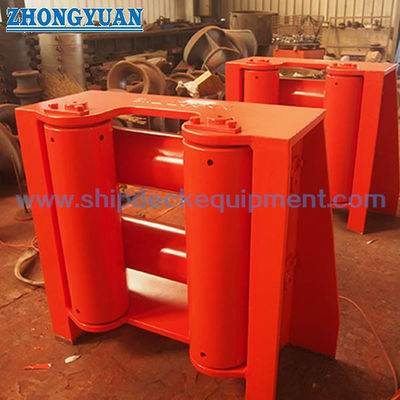

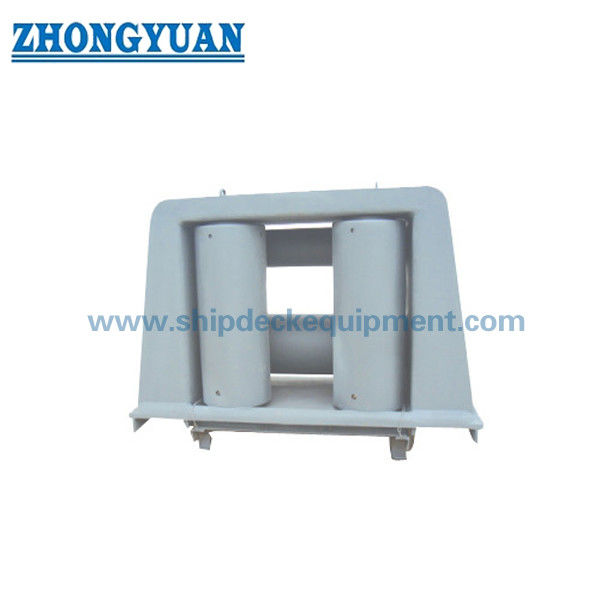

4 rouleaux pour l'amarrage des navires.

4 rouleaux pour l'amarrage des navires.

Vue d'ensemble du produit

Le fairlead JIS F 2026-1980 de type A est un fairlead à rouleaux horizontaux à quatre rouleaux utilisé comme guide de corde dans les aménagements d'amarrage des navires.Sa configuration à quatre rouleaux combine des rouleaux verticaux et horizontaux autour de l'ouverture de la corde afin qu'une ligne d'amarrage puisse changer de direction sans frotter directement les bords fixes du pontLe produit est normalement sélectionné avec l'arrangement d'amarrage du navire, le diamètre du fil de fer applicable, la position d'installation et la structure du pont de support.

Selon la norme JIS F 2026-1980, le type A est la forme à quatre rouleaux; la même norme comprend également les configurations de type BR et de type BL avec des arrangements de rouleaux différents.les tailles nominales 140 à 315 sont associées à des diamètres de câbles de 18 à 42.5 mm. La norme précise également les plans de matériaux, la qualité visuelle et le fonctionnement en douceur des rouleaux.le système de revêtement et la portée du certificat doivent être confirmés séparément par rapport au cahier des charges du projet et au dessin du récipient approuvé.

Spécifications rapides

• Type de produit: rouleaux universels à 4 rouleaux / rouleaux à rouleaux horizontaux → utilisés pour guider les lignes d'amarrage par des changements de direction horizontale et verticale.

• Norme et type: JIS F 2026-1980 Type A → configuration à quatre rouleaux définie par la norme japonaise.

• Taille nominale: 140 / 160 / 180 / 200 / 250 / 315 → utiliser la désignation standard pour la sélection; ne décrivez pas cette plage comme le diamètre du rouleau.

• Diamètre de câble-fil applicable: 18 à 42,5 mm → plage de référence pour la sélection de la taille initiale; la compatibilité finale de la corde doit suivre le plan d'amarrage du navire.

• Disposition des rouleaux: 2 rouleaux verticaux + 2 rouleaux horizontaux → assurent une orientation à quatre côtés de la corde autour de l'ouverture.

• Masse de référence calculée: 187 à 1232 kg → masse de référence pour le type A; la masse finale fabriquée et la masse d'expédition doivent être confirmées à partir du dessin de production approuvé.

• base de matériaux standard: cadre structural en acier, composants en acier / tubes en acier / rouleaux en acier moulé,les broches à rouleaux en acier au carbone et les arbustes en bronze → les qualités JIS anciennes et les équivalents modernes devraient être confirmés pour le projet.

• Fondement d'inspection: condition visuelle et rotation manuelle en douceur → les deux sont des contrôles de qualité explicites dans le JIS F 2026-1980.

Principaux paramètres techniques

Données principales de sélection de page Web pour JIS F 2026-1980 Type A. Les dimensions sont en mm, sauf indication contraire. La taille nominale est la désignation standard du produit;il ne doit pas être présenté comme le diamètre du rouleau.

Guide de sélection et d'enquête

Étape 1: Confirmer le type A du JIS F 2026-1980 et la taille nominale requise à partir du plan d'amarrage du navire ou du dessin de remplacement.

Étape 2: Confirmer le type de corde et le diamètre applicables. Pour la gamme standard de type A, le diamètre de référence du fil de fer est de 18 à 42,5 mm; la construction de la corde et la géométrie réelle du plomb doivent également être vérifiées.

Étape 3: Confirmer séparément la charge de base du projet. Fournir la charge SWL ou la charge de conception requise, la MBL de la corde le cas échéant, la direction de la charge, la base du facteur de sécurité et tout commentaire de la société de classification.Ne pas traiter la corde MBL ou la taille de la corde de référence comme la SWL de fairlead.

Étape 4: Confirmer la géométrie de l'installation, l'interface fondation/soudure, l'épaisseur du pont, le renforcement local, les espaces libres pour la rotation des rouleaux et l'accès à la maintenance.La structure de support finale fait toujours partie de la conception structurelle du navire..

Étape 5: Confirmer le schéma des matériaux, les équivalents modernes acceptables des qualités JIS anciennes, les exigences en matière de broches à rouleaux et de broches, l'aménagement de la lubrification, la préparation de la surface et le système de revêtement.

Étape 6: indiquer la quantité, le type de récipient, le lieu d'installation, les exigences de la société de classification, la portée de l'inspection, le dessin approuvé ou la photo de référence,destination de livraison et délai de livraison requis.

La structure

Cadre en acier soudé. Deux rouleaux verticaux. Deux rouleaux horizontaux. Des épingles à rouleaux.

Conception / Ingénierie / Avantages de la qualité

• Guide à rouleaux à quatre côtés → rouleaux verticaux et horizontaux guident la ligne autour de l'ouverture et réduisent le contact direct avec les bords d'acier fixes.

• Les séries dimensionnelles normalisées → six tailles nominales permettent de faire correspondre le fil de fer aux dessins de l'arrangement du navire et au diamètre du fil de fer applicable.

• Disposition définie de broches et de broussailles → le schéma de matériaux JIS identifie les broches de rouleaux en acier au carbone et les broches en bronze, permettant une interface tournante maintenable.

• Fonctionnement en douceur des rouleaux comme exigence de qualité → la norme exige que les pièces tournantes fonctionnent en douceur lors de l'inspection manuelle.

• Contrôle de la qualité visuelle → le fairlead fini doit être exempt de fissures et d'autres défauts nuisibles à l'usage, avec une finition satisfaisante.

• L'ingénierie de l'installation reste spécifique au navire → plomb de corde, renforcement du pont,Les détails de soudage et le transfert de charge doivent être vérifiés auprès du chantier naval ou de l'architecte naval plutôt que de déduire uniquement de la taille nominale.

Attributs personnalisés

• Norme: JIS F 2026-1980 → Norme japonaise pour les fairleads à rouleaux horizontaux.

• Type: type A → configuration à quatre rouleaux; les types BR et BL sont des configurations distinctes selon la même norme.

• Taille nominale: 140 / 160 / 180 / 200 / 250 / 315 → désignation standard utilisée pour la sélection du produit.

• Corde de fil applicable: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → valeurs de référence associées aux six tailles nominales.

• Masse calculée de référence: 187 / 277 / 387 / 510 / 900 / 1232 kg → référence uniquement; la masse finale produite doit être confirmée à partir du dessin approuvé.

• Base matérielle standard: la liste des matériaux JIS ancienne → cadre, rouleaux, broches et arbustes utilisent différents groupes de matériaux spécifiés; les qualités modernes équivalentes nécessitent une confirmation.

• Arrangement de l'arbre / lubrification: arbre en bronze avec dispositions de lubrification par graisse → maintenir l'accessibilité pour l'inspection et la lubrification.

• SWL / Charge de conception: à confirmer → aucune SWL de produit ne doit être déduite du diamètre ou de la taille nominale de la corde applicable.

• Protection des surfaces: Selon les spécifications du projet → le soufflage, le revêtement marin, la galvanisation ou d'autres systèmes sont des options d'approvisionnement spécifiques au projet, et non des exigences automatiques du SIG.

• Certification: Selon les exigences du projet → la participation de la classe, la traçabilité du matériel et la portée des témoins sont soumises à la procédure d'achat et d'approbation.

Comment fonctionne- t- il?

Mooring Line Approaches the Fairlead → Line Contacts the Relevant Vertical / Horizontal Roller → Roller Rotates to Reduce Sliding Contact → Line Direction Changes Through the Opening → Resulting Loads Transfer Through the Fairlead Frame to the Supporting Deck Structure

Applications

Ship Mooring Stations | Bow / Stern Rope Lead Positions | Deck-Edge Rope Guidance | Winch-to-Fairlead Rope Routing | Newbuilding Projects | Replacement of Existing JIS F 2026 Type A Fairleads | Project-Specified Towing Rope Guidance

Certifications et avantages

La portée de l'inspection et de la certification doit être confirmée avant la soumission.Les contrôles d'exploitation des rouleaux et la présence de la société de classification peuvent être organisés en fonction des exigences du projet et de la portée de la commande..

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: Que signifie le type A dans le JIS F 2026-1980?

A1: Le type A est la configuration à quatre rouleaux selon la norme JIS F 2026-1980.Le type correct doit donc être prélevé sur le dessin du récipient plutôt que sur le seul nombre de rouleaux..

Q2: La plage de 140 ̊315 signifie-t-elle le diamètre du rouleau?

A2: Non. Il s'agit de la désignation JIS de taille nominale. Pour le type A, les six tailles nominales correspondent aux diamètres de câbles applicables de 18 à 42,5 mm et aux différentes dimensions du cadre, de l'ouverture et du rouleau..

Q3: La SWL peut-elle être déterminée à partir de ce tableau dimensionnel?

A3: Non. Le tableau des dimensions et le diamètre de corde applicable ne doivent pas être convertis directement en SWL du produit.Les exigences en matière de renforcement du pont et de classe doivent être confirmées sur la base de la conception du projet..
