Le type de GB/T 554-2008 les bornes basses larges d'un amarrage de Bitts de double de bateau embarquent amarrer l'équipement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | GB554-2008 | Matériaux: | C-manganèse l'acier, acier inoxydable, peut également fournir l'acier spécial pour le brise-glace |
|---|---|---|---|
| Diamètres nominaux: | 100 à 800mm | Poids: | 19 à 3071kg |
| préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie | Gamme de SWL: | Gamme de SWL : 29KN- 981KN |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Surligner: | Bateau de GB/T 554-2008 amarrant des bornes,Dactylographiez un bateau amarrant des bornes,Bornes de amarrage marines de GB/T 554-2008 |
||
Description de produit

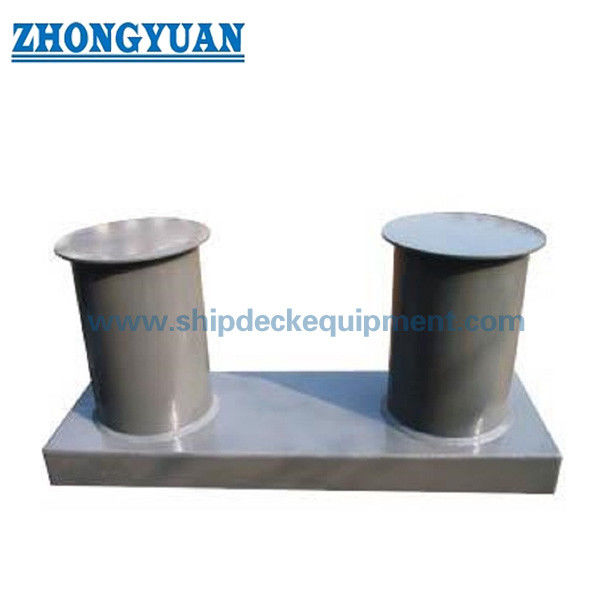

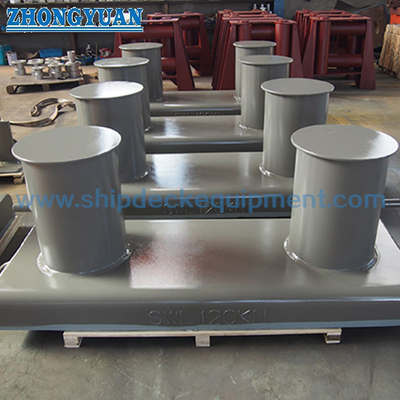

Le type de GB/T 554-2008 les bornes basses larges d'un amarrage de Bitts de double de bateau embarquent amarrer l'équipement
Description :
Le type borne de GB/T 554-2008 d'A est une double borne ordinaire de bitts avec une base. Nous assurons également d'autres types de GB/T standard 554-96bollards : type B inséré, type borne simple de C, type borne croisée simple de D, type borne de trahison d'E. D'autres types de bornes telles que la borne GB/T10106-88, la borne DIN82607-1995, la CVI-borne, les bornes etc. de dock sont disponibles.
Spécification technique principale :
- Norme technique : GB554-2008 ;
- Matériaux : C-manganèse l'acier, acier inoxydable, peut également fournir l'acier spécial pour le brise-glace.
- Diamètres nominaux : 100 à 800mm ;
- Poids : 19 à 3071kg ;
- Préparation de surface : sablage à S2.5 + une couche d'amorce de magasin, de miroir ou de satin époxyde polis, préparation de surface polie, galvanisée, adaptée aux besoins du client disponible.
- Gamme de SWL : 29KN- 981KN.
- Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
Paramètre technique principal :
| Diamètre nominal. |
SWL kN |
Dimensions de pile | ||||||||||||||||
| D | D1 | h1 | h2 | H | H1 |
t ≥ |
T1 ≥ |
T2 | ||||||||||
| 100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
| 125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
| 160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
| 200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
| 250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
| 315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
| 355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | l 2 | |||||||||
| 400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
| 450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
| 500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
| 560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
| 630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
| 710 | 804 | 712 | 840 | 220 | 14 | l 291 | 1050 | 25 | 24 | |||||||||
| 800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
| Diamètre nominal. | Basment |
Poids kilogramme |
||||||||||||||||
| B |
h ≥ |
l | L | R |
T3 ≥ |
Renfort | k | |||||||||||
| 100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
| 125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
| 160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
| 200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
| 250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
| 3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12× 105 | 10 | 264 | ||||||||
| 355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
| 400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 ×135 | 499 | |||||||||
| 450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
| 500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1,8 | 18×l60 | 911 | |||||||||
| 560 | l 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
| 630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
| 710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
| 800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
| référence : La masse est calculée selon l'égal bas de taille au H. | ||||||||||||||||||
Le dessin du type de GB/T 554-2008 les bornes basses larges d'un amarrage de Bitts de double de bateau embarquent amarrer l'équipement
