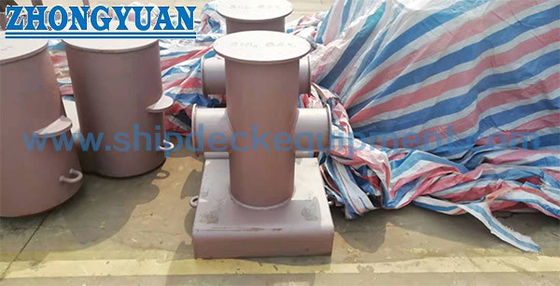

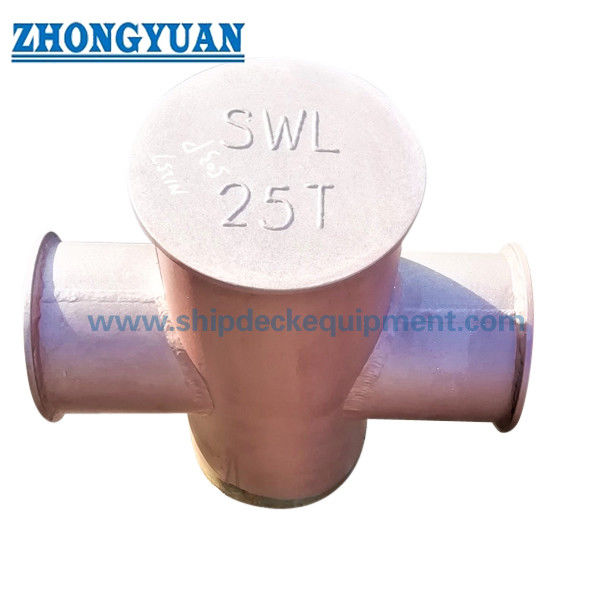

150×350 mm Bollards à travers. Bollards d'amarrage cruciformes pour le pont du navire.
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
| Documents: | Marine Cross Bitt Bollard G...88.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | Les données de référence doivent être fournies conformément à l'annexe I. | Diamètres nominaux: | 150 à 350 mm |
|---|---|---|---|
| Taper: | Type A et type B | Matériel: | Acier doux ; Acier inoxydable |
| poids: | 31 à 204 kg | Traitement de surface: | sablage au S2.5 + une couche de primer époxy, acier inoxydable poli, traitement de surface sur mesur |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, et ainsi de suite. | ||
| Mettre en évidence: | Équipement d'amarrage des navires,GB 10106 Équipement d'amarrage des navires |
||
Description de produit
Bollards à croisillon de 150 à 350 mm | Bollards d'amarrage cruciformes pour pont de navire
Présentation du produit
Les bollards à croisillon sont des dispositifs d'amarrage de pont utilisés pour fixer les aussières sur les navires.
Les bollards cruciformes à croisillon simple sont conçus et fabriqués conformément à la norme GB10106-88, offrant des points d'amarrage fiables pour les câbles en acier et les cordages synthétiques.
Ils fournissent des points d'amarrage solides et stables pour les câbles en acier et les cordages synthétiques dans les environnements marins.
Spécifications rapides
Diamètre nominal : 150 à 350 mm → Définit la taille et la capacité de charge du bollard
Charge de rupture : 117 à 686 kN → Définit la résistance maximale d'amarrage
Corde applicable : Câble en acier et corde synthétique → Assure la compatibilité
Type : Type A / Type B → Définit la méthode d'installation
Matériau : Acier doux / Acier inoxydable → Offre résistance et résistance à la corrosion
Poids : 31 à 204 kg → Définit les exigences de manipulation et d'installation
Norme : GB10106-88 / JIS F2804-76 → Conformité marine
Traitement de surface : Sa2.5 + Revêtement → Améliore la résistance à la corrosion
Installation : Base soudée → Assure la stabilité structurelle
Principaux paramètres techniques
| Nominal Dia. |
Max. Rupture Charge de Applicable Câble KN (tf) |
Câble en acier Corde |
Synthétique Corde en fibre |
Hmp Corde |
H | B | h | D | D1 | D2 | D3 | d |
Poids de Type A et B (Kg) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | A | 31 |
| B | 33 | |||||||||||||
| 200 | 225(26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | A | 62 |
| B | 66 | |||||||||||||
| 250 | 382(39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | A | 98 |
| B | 105 | |||||||||||||
| 300 | 549(56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | A | 143 |
| B | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | A | 192 |
| B | 204 | |||||||||||||
Guide de sélection
Étape 1 → Sélectionner le diamètre nominal → 150 à 350 mm en fonction de la charge d'amarrage
Étape 2 → Confirmer la charge de rupture → 117 à 686 kN pour la résistance requise
Étape 3 → Sélectionner le type de corde → Câble en acier ou corde en fibre
Étape 4 → Sélectionner le type → Type A (soudure de pont) ou Type B (soudure de doublure)
Étape 5 → Confirmer l'installation → En fonction de la structure du pont
Étape 6 → Sélectionner le matériau → Acier doux ou acier inoxydable
Structure et composants
Bras transversaux | Poteau vertical | Plaque de base | Structure soudée
Attributs personnalisés
Diamètre : 150 à 350 mm → Définit la taille
Capacité de charge : jusqu'à 686 kN → Définit la résistance d'amarrage
Compatibilité des cordes : Câble et fibre → Utilisation polyvalente
Installation : Soudée → Stabilité structurelle
Matériau : Acier / Inox → Durabilité
Surface : Revêtue ou polie → Résistance à la corrosion
Norme : GB10106 → Conformité
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Configuration personnalisée et guide de demande
Veuillez fournir le type de navire, la charge requise, le type de corde et la préférence d'installation.
Comment ça marche
Les aussières sont enroulées autour des bras transversaux du bollard, permettant une fixation sécurisée des cordes. La conception cruciforme répartit la charge uniformément pour assurer un amarrage sûr.
Applications
Amarrage de navires | Accostage de port | Navires offshore | Remorqueurs
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant ; structure simple, haute résistance, performance d'amarrage fiable, installation facile.
Dessins et photos
Dessin d'ensemble | Détails d'installation | Photos du produit
Commande
MOQ : 1 unité | Délai de livraison : 30 à 60 jours | Personnalisation : Disponible
FAQ
Q1 : Quelle est la différence entre les bollards à croisillon de type A et de type B ?
R :
- Type A
→ Soudé directement sur le pont du navire
→ Installation plus simple
→ Convient aux structures de pont standard - Type B
→ Soudé sur une plaque de doublure ou une plaque de fond de cale
→ Fournit un support structurel supplémentaire
→ Convient aux exigences de charge plus élevées ou aux zones de pont renforcées
Q2 : Quelles conditions d'installation nécessitent le type B au lieu du type A ?
R : Le type B est généralement utilisé lorsque des charges plus élevées sont impliquées ou lorsque le pont nécessite un renforcement par une doublure ou une plaque de base pour assurer la sécurité structurelle.
Q3 : Comment sélectionner la bonne taille de bollard à croisillon ?
R :
La sélection doit être basée sur la charge d'amarrage requise (kN) et le diamètre de la corde, en suivant ces directives :
- Étape 1 → Déterminer la charge d'amarrage
→ Sélectionner la taille du bollard en fonction de la charge d'amarrage requise et du diamètre de la corde. - La charge de rupture du bollard doit être sélectionnée avec une marge de sécurité suffisante au-dessus de la force d'amarrage maximale attendue, généralement dans la plage de 1,5 à 2,0 selon les conditions de conception et les exigences de la société de classification.
- Étape 2 → Faire correspondre le diamètre de la corde
→ Assurez-vous que la taille du bollard est compatible avec :- Diamètre du câble en acier
- Diamètre de la corde en fibre synthétique
- Étape 3 → Sélectionner le diamètre nominal
Référence typique :- 150 à 200 mm → petits navires
- 200 à 300 mm → navires de taille moyenne
- 300 à 350 mm → grands navires
- Étape 4 → Confirmer le type d'installation
→ Type A (soudure directe) ou Type B (base renforcée)
