Bornes cruciformes croisées simples de gigaoctet 10106 Bitt avec le bateau de base de plat amarrant l'équipement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | GIGAOCTET 10106-88 ET JIS F2804-76 | Diamètres nominaux: | 150 à 350mm |
|---|---|---|---|
| Type: | Type A et type B | Matériel: | Acier doux ; Acier inoxydable |
| Poids: | 31 à 204kg | préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, acier inoxydable poli, préparation de su |
| Certificats de classification: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, RINA, IRS, RS, etc. | ||
Description de produit

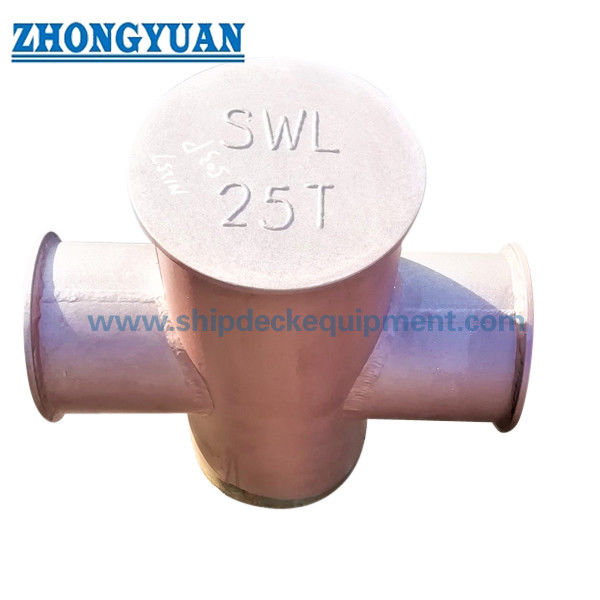

Bornes cruciformes de Bitt de la croix GB10106 simple avec le bateau de base de plat amarrant l'équipement
Description :
Les bateaux du gigaoctet 10106-88 croisent des bitts, adoptant JIS standard F2804-76 pour la référence, ont deux types : le type A et le type bitts croisés de bateau de B. Type A est directement soudé sur la plate-forme. Tandis que le type B est soudé sur le revêtement de plate-forme.
Spécification technique principale :
1. Norme technique : GIGAOCTET 10106-88 ET JIS F2804-76
2. Diamètres nominaux : 150 à 350mm ;
3. Type : Type A et type B
4. Matériel : Acier doux ; Acier inoxydable ;
5. Poids : 31 à 204kg ;
6. Préparation de surface : sablage à S2.5 + une couche d'amorce de magasin, de miroir ou de satin époxyde polis, préparation de surface polie, galvanisée, adaptée aux besoins du client disponible.
7. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
Paramètre technique principal :
|
Nominal |
Maximum. Rupture Charge de Applicable Fil KN (tf) |
Fil d'acier |
Synthétique Corde de fibre |
Chanvre Corde
|
H | B | h | D | D1 | D2 | D3 | d |
Poids de Type A et B (kilogrammes) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | 31 | |
| B | 33 | |||||||||||||
| 200 | 225(26) | 19,5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | 62 | |
| B | 66 | |||||||||||||
| 250 | 382(39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | 98 | |
| B | 105 | |||||||||||||
| 300 | 549(56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | 143 | |
| B | 153 | |||||||||||||
| 350 | 686(70) | 34,5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | 192 | |
| B | 204 | |||||||||||||
Dessin des bornes cruciformes croisées simples de Bitt de bateaux du gigaoctet 10106 avec le bateau de base de plat amarrant l'équipement
