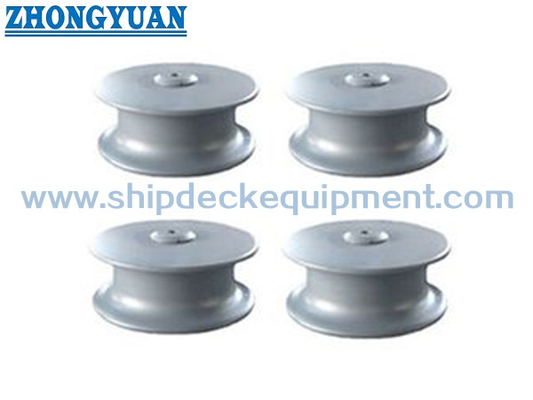

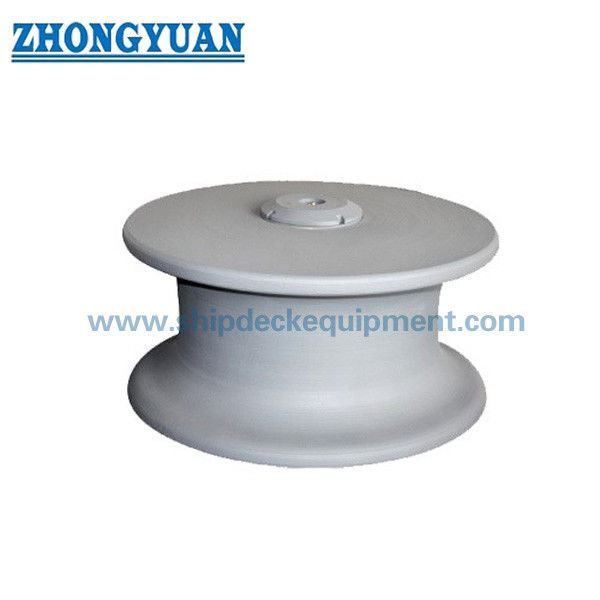

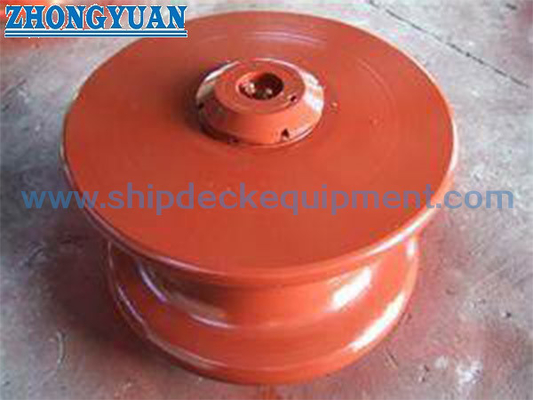

Un rouleau de guidage d'amarrage maritime de type ouvert.

Guide-roue marin pour amarrage de navire | Passe-avant à rouleau unique NS 2585

Présentation du produit

Le guide-roue marin NS 2585 est un rouleau unique exposé utilisé pour guider une amarre et changer sa direction de déviation à un poste de guidage de cordage à bord d'un navire. Il est couramment décrit dans les catalogues d'équipements marins comme un guide-roue, un rouleau de guindage ou un passe-avant à rouleau unique. La sélection doit être basée sur la taille du rouleau, la catégorie et le diamètre du cordage, la géométrie de déviation du cordage, l'agencement de l'arbre / du support, l'espace d'installation et le plan d'amarrage du navire.

Les tables de référence publiques NS 2585 indiquent systématiquement des tailles de rouleaux nominales de 150 à 450 mm et des masses de référence d'environ 24,8 à 310 kg. Le tableau des diamètres de cordage fourni couvre les cordages en fibres synthétiques, une catégorie de cordages en fibres naturelles héritée et les constructions de câbles métalliques 6×24 et 6×37 à une résistance à la traction de 1550 N/mm². Ces diamètres de cordage ne sont que des références de sélection. Ils ne doivent pas être directement convertis en SWL, MBL, charge de rupture, charge de référence ou charge d'essai du produit sans une base de charge de projet contrôlée / approuvée.

Spécifications rapides

• Type de produit : guide-roue / rouleau de guindage marin à rouleau unique → fournit un point de virage défini pour le cordage dans un système d'amarrage de navire.

• Référence standard : NS 2585 → à utiliser lorsque le plan du navire, la spécification du propriétaire ou l'exigence de remplacement appelle cette configuration de guide-roue.

• Plage de tailles de rouleaux : 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → sept tailles de référence pour faire correspondre la taille du cordage et la géométrie d'installation.

• Catégories de cordages applicables : cordages en fibres synthétiques, cordages en fibres naturelles et câbles métalliques 6×24 / 6×37 → le diamètre de référence maximal dépend de la catégorie et de la construction du cordage.

• Base des câbles métalliques : résistance à la traction de 1550 N/mm² dans le tableau de référence fourni → n'appliquez pas automatiquement les mêmes limites de diamètre à d'autres grades ou constructions de câbles métalliques.

• Masse de référence : 24,8 – 310 kg → utile pour la révision des devis, de l'emballage et de la manutention ; la masse finale fabriquée / expédiée doit suivre le dessin de production approuvé.

• Options de matériaux du projet : acier moulé, fonte / fonte nodulaire, acier au carbone ou variantes en acier inoxydable peuvent être considérées selon le dessin approuvé → la désignation NS 2585 seule ne doit pas être utilisée pour supposer le grade du matériau.

• Protection de surface : revêtement marin, primaire d'atelier, galvanisation, finition polie en acier inoxydable ou autre traitement spécifié par le projet → le système final doit suivre la spécification de revêtement et de protection contre la corrosion du navire.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer la norme NS 2585 et la taille de rouleau requise à partir du plan d'amarrage du navire ou des dimensions de remplacement existantes.

Étape 2 : Confirmer la catégorie et le diamètre du cordage. Pour les câbles métalliques, fournir également la construction telle que 6×24 ou 6×37 et le grade de résistance à la traction si spécifié.

Étape 3 : Confirmer séparément la base de charge du projet : SWL / charge de conception requise, MBL du cordage le cas échéant, angle de déviation de la ligne et direction de la charge. Ne pas dériver le SWL du produit du tableau des diamètres de cordage.

Étape 4 : Confirmer l'interface d'alimentation et d'installation : rouleau seul ou ensemble complet de guide-roue, détails de l'arbre / goupille, alésage, bague ou arrangement de roulement, géométrie du support / piédestal, dégagement de maintenance disponible et structure du pont / pavois.

Étape 5 : Confirmer le grade du matériau, la forme de fabrication, l'agencement de lubrification, l'environnement de corrosion, la préparation de surface, le système de revêtement et l'exigence d'inspection / de certificat.

Étape 6 : Fournir la quantité, le type de navire, la position d'installation, l'exigence de la société de classification, le dessin ou la photo de référence, la destination de livraison et le délai de livraison requis.

Structure

Rouleau de contact unique pour cordage | Interface arbre / goupille centrale | Position de l'alésage / de la bague ou du roulement | Composants de retenue | Dispositif de lubrification selon spécification | Interface support / piédestal | Protection de surface marine

Avantages de sélection et d'ingénierie de la surface du rouleau

• Point de virage à rouleau unique → fournit un emplacement défini pour changer la direction de déviation de l'amarre sans forcer le cordage sur un bord métallique fixe et tranchant.

• Surface de contact lisse avec le cordage → l'usinage / la finition de la zone de contact est important pour limiter l'abrasion locale et éviter les irrégularités de surface qui pourraient endommager le cordage.

• Série de référence à sept tailles → les tailles de rouleaux de 150 à 450 mm permettent d'adapter le guide-cordage à différents diamètres de cordage et géométries d'installation au lieu d'utiliser une seule taille pour tous les agencements.

• Sélection spécifique à la catégorie de cordage → les références pour les cordages en fibres synthétiques, en fibres naturelles et en câbles métalliques sont séparées afin que le diamètre du cordage ne soit pas confondu avec la capacité de charge du produit.

• Contrôle de l'ajustement de remplacement → la taille du rouleau, les dimensions D1 / H, l'alésage / l'arbre, la géométrie du support et l'espace d'installation disponible doivent être vérifiés par rapport à l'agencement existant du navire avant la fabrication.

• Contrôle de la construction spécifique au projet → le matériau, le détail de la bague / du roulement, la lubrification et le revêtement doivent suivre le dessin approuvé et la spécification d'achat plutôt que d'être déduits de la seule désignation NS 2585.

Attributs personnalisés

• Référence standard : NS 2585 → référence de guide-roue / rouleau de guindage marin utilisée pour les agencements de guidage de cordage à bord des navires.

• Configuration : Rouleau unique → un rouleau exposé en contact avec le cordage et rotatif.

• Taille du rouleau : 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → sélectionner en fonction des informations sur le cordage et de l'agencement du navire.

• Cordage applicable : Fibre synthétique / fibre naturelle / câble métallique → le diamètre de référence maximal varie selon la catégorie de cordage et la construction du câble métallique.

• Référence pour câble métallique : 6×24 et 6×37 à 1550 N/mm² → une construction ou un grade alternatif nécessite une confirmation séparée.

• Masse de référence : 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → ce n'est pas une capacité de charge.

• SWL / Charge de conception : À confirmer → les catalogues publics NS 2585 utilisent une terminologie de charge incohérente, la définition de la charge du projet doit donc être vérifiée avant la publication du devis ou de la fiche technique.

• Matériau : Spécifique au projet → acier moulé, fonte / fonte nodulaire, acier au carbone ou acier inoxydable uniquement si confirmé par le dessin approuvé et la spécification d'achat.

• Protection de surface : Spécifique au projet → revêtement marin, primaire d'atelier, galvanisation, finition polie ou autre système spécifié.

• Exigence de certificat : Disponible selon les exigences du projet → la traçabilité des matériaux, l'inspection par le fabricant et la présence de la société de classification sont soumises à la portée de la commande.

Fonctionnement

L'amarre approche de la position de guidage → L'amarre entre en contact avec le rouleau rotatif → Le rouleau change la direction de déviation du cordage tout en réduisant le contact glissant → La force résultante est transférée via l'interface arbre / support → La structure de support du navire supporte la charge appliquée

Applications

Postes d'amarrage de navires | Assemblages de passe-avant | Postes de guindage / de guidage de ligne | Agencements de guidage de cordage sur pont | Postes de guidage de cordage sur pavois | Projets de construction neuve | Projets de remplacement et de modernisation

Certifications & Avantages

La portée de l'inspection et de la certification doit être confirmée avant la cotation. Les certificats de matériaux, l'inspection dimensionnelle, l'inspection de surface, les vérifications de rotation et la présence de la société de classification peuvent être organisés selon les exigences du projet, le plan d'inspection approuvé et la portée de la commande.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test fabricant.

Dessin & Photos

FAQ

Q1 : Comment sélectionner la bonne taille de rouleau NS 2585 ?

R1 : Sélectionnez la taille du rouleau à partir du plan du navire, ainsi que la catégorie et le diamètre du cordage, la direction de déviation du cordage, l'agencement de l'arbre / du support et l'espace d'installation disponible. Pour les travaux de remplacement, mesurez le rouleau existant, l'alésage / l'arbre et l'interface de support plutôt que de sélectionner uniquement à partir du diamètre du rouleau.

Q2 : Le diamètre de cordage applicable peut-il être utilisé comme SWL ou charge de rupture du passe-avant ?

R2 : Non. Les valeurs de diamètre de cordage sont des références de sélection. Les catalogues publics NS 2585 utilisent différentes étiquettes et valeurs de charge, de sorte que le SWL du produit, la charge de rupture ou la charge de conception doivent être confirmés à partir de la norme contrôlée, du dessin de projet approuvé ou de la spécification de charge de l'acheteur.

Q3 : Quelles informations sont nécessaires avant la cotation ou la fabrication de remplacement ?

R3 : Fournir la taille NS 2585, le type et le diamètre du cordage, la base de charge du projet requise, les dimensions du rouleau et de l'arbre / de l'alésage, l'agencement du support ou du piédestal, le matériau, le revêtement, l'exigence de certificat / d'inspection, la quantité, le dessin d'installation du navire ou la photo, la destination et le délai de livraison requis.r diamètre, type et diamètre du cordage, grade du matériau, traitement de surface, portée de l'approvisionnement, exigence de certificat, quantité, dessin d'installation ou photo de référence, destination de livraison et délai de livraison requis.
