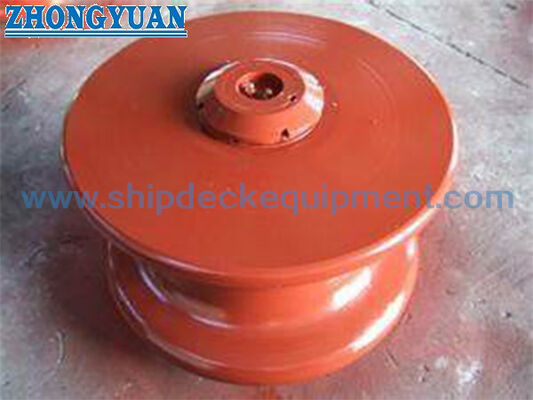

Un rouleau de guidage d'amarrage maritime de type ouvert.

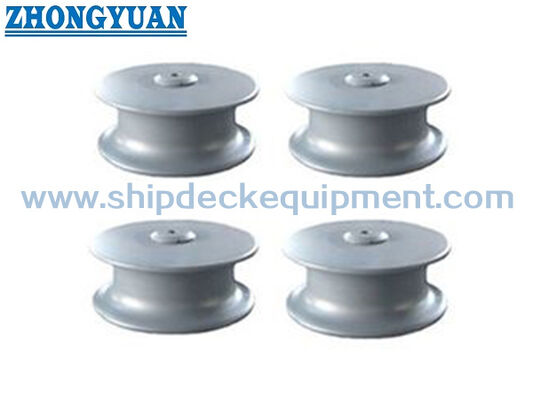

Un rouleau de guidage d'amarrage maritime de type ouvert.

Vue d'ensemble du produit

Le rouleau de guidage d'amarrage maritime de type ouvert NS 2585 est un composant à rouleaux simples utilisés pour guider les cordes d'amarrage et régler la direction des cordes aux stations d'amarrage des navires.Il est généralement sélectionné en fonction du diamètre du rouleau, le type de corde applicable, l'arrangement de l'amarrage du navire, l'angle de conduite de la corde et le support ou la structure de montage en corde indiqués sur le dessin du projet.

Cette page se concentre sur la gamme de rouleaux NS 2585 de 150 mm à 450 mm de diamètre.et les applications de câbles en acier énumérées dans le tableau des paramètres fourniLe diamètre maximal applicable de la corde n'est qu'une référence de sélection et ne doit pas être considéré comme une charge de rupture de corde ou une charge d'essai.

Spécifications rapides

• Type de produit: rouleau de guidage à ancrage unique de type ouvert → utilisé comme composant de rouleau de guidage à ancrage / de déformation pour le contrôle de la direction de la corde d'amarrage des navires.
• Référence standard: NS 2585 → utilisée lorsque le dessin du navire ou le cahier des charges d'achat exige des dimensions de rouleaux NS 2585.
• La plage de diamètre des rouleaux: 150×450 mm → couvre les arrangements de rouleaux de guidage pour les amarrements de petits et moyens navires dans le tableau fourni.
• Types de cordes applicables: cordes en fibres synthétiques, cordes Malina et cordes en acier de 1550 N/mm2 → sélectionnez le rouleau selon le type de cordes et le diamètre maximal applicable de la corde.
• Plage de poids des rouleaux: 24,8 ≈ 310 kg → utile pour la planification de la manutention, l'emballage, l'estimation du transport et la préparation de l'installation.
• Options de matériaux: acier doux, acier C-Mn, acier inoxydable, acier moulé ou fonte noduleuse → qualité finale et forme de fabrication doivent être confirmées avant la soumission.
• Traitement de surface: Sa 2,5 soufflage + une couche de primer d'atelier époxy, galvanisé, poli ou finition personnalisée → le système final doit suivre les spécifications de revêtement du récipient.
• Portée de l'offre: rouleau standard ou arrangement sur mesure → l'arbre, le support, le socle, les détails du roulement/bouchon et l'interface d'installation doivent être confirmés par dessin si nécessaire.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer la norme et le type de produit requis: NS 2585 rouleau guide à ancrage unique de type ouvert.

Étape 2: Confirmer le diamètre du rouleau D entre 150 et 450 mm selon le dessin du récipient, le type de corde et le diamètre maximal applicable de la corde.

Étape 3: Confirmer les informations sur la corde: corde en fibre synthétique, corde Malina ou corde en acier; pour la corde en acier, confirmer la construction telle que 6×24 ou 6×37 et la qualité de résistance si spécifiée.

Étape 4: Confirmer la portée de la fourniture: rouleau uniquement, rouleau avec arbre, rouleau avec support / piédestal, ou assemblage complet de faisceau si nécessaire.

Étape 5: Confirmer le matériau, le traitement de surface, l'étendue du certificat, les exigences d'inspection et la nécessité d'une dimension sur mesure.

Étape 6: Indiquer la quantité, le type de récipient d'application, la position d'installation, le dessin ou la photo de référence, la destination de livraison et le délai de livraison requis.

La structure

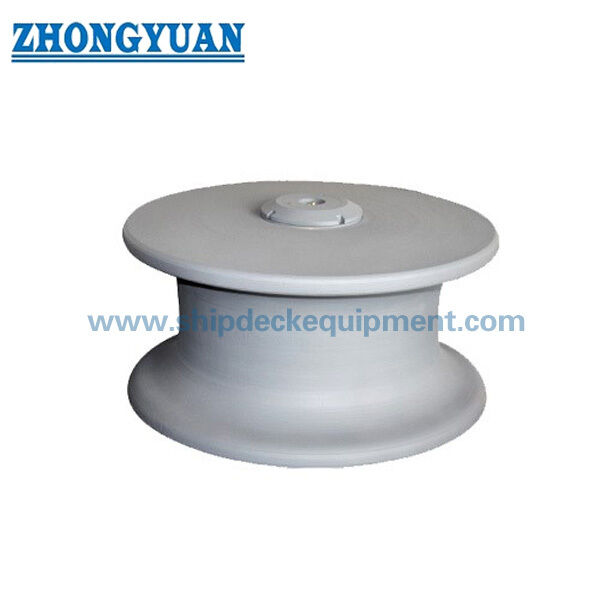

Corps de rouleau en acier moulé. Arrangement de rouleau unique de type ouvert. Surface lisse de contact de corde. Interface centrale de forage/arbre. Interface de support à confirmer.polissés, ou traitement de surface spécifié

Surface, sélection et avantages techniques du rouleau

• L'arrangement à rouleaux simples est approprié lorsque la corde d'amarrage a besoin d'un tournant défini ou d'un changement de direction de la corde dans un arrangement à courbe.
• La surface lisse de contact de la corde aide à réduire l'abrasion locale nette par rapport aux bords d'acier fixes, en particulier lorsque l'angle de conduction de la corde change pendant l'amarrage.
• La plage de diamètre du rouleau de 150 à 450 mm permet une sélection par type de corde et diamètre de corde plutôt que d'utiliser un rouleau surdimensionné pour toutes les conditions de corde.
• Les tables séparées pour les cordes en fibre synthétique, les cordes Malina et les cordes en acier permettent d'éviter de mélanger la sélection du diamètre de la corde avec la capacité de charge du produit.
• Les options de matériaux fournies permettent de faire correspondre le rouleau aux exigences de corrosion, d'usure et d'inspection de classe du projet; le grade final du matériau doit être confirmé avant la production.
• Le traitement de surface peut être sélectionné pour la pratique des chantiers navals, y compris le primer d'atelier pour un revêtement ultérieur, la finition galvanisée, la surface poli en acier inoxydable ou le système de revêtement spécifique au projet.
• Pour les projets de remplacement, le diamètre du rouleau existant, la dimension de l'oreillette/de l'arbre, l'arrangement du support et l'espace d'installation disponible doivent être vérifiés avant la soumission.

Attributs personnalisés

• Norme: NS 2585 → utiliser lorsque le chantier naval, le propriétaire ou le dessin du navire spécifie les dimensions de rouleau à rouleaux de pointe/de déformation NS 2585.
• Type: rouleau unique de type ouvert → adapté à des arrangements de lignes de ligne où la direction de la corde est contrôlée par un rouleau exposé.
• Diamètre du rouleau: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → sélectionnez selon le diamètre de la corde, la disposition du navire et le dessin du projet.
• Corde applicable: fibre synthétique, Malina et câble en acier → diamètre maximal de la corde dépend du type de corde et de la construction du câble en acier.
• Matériau: acier doux, acier C-Mn, acier inoxydable, fonte ou fonte nodulaire → qualité finale du matériau, exigence de fonte ou méthode de fabrication à confirmer.
• Traitement de surface: Sa 2,5 soufflage + une couche de primer d'atelier époxy, galvanisé, poli ou personnalisé → finition finale suit la peinture du récipient et les exigences de protection contre la corrosion.
• Portée de l'offre: rouleau uniquement / rouleau avec arbre / rouleau avec support / assemblage complet de faisceau → à confirmer avant le devis.
• Exigence de certificat: disponible selon les exigences du projet → l'inspection de la classe, la traçabilité des matériaux et la portée du certificat du fabricant doivent être confirmées avant la commande.

Comment fonctionne- t- il?

Mooring rope approaches the guide point → Rope contacts the smooth rotating roller → Roller changes the rope lead direction and reduces sliding abrasion → Local force is transferred through the shaft / support arrangement to the fairlead foundation → Final selection is checked with rope type, angle de plomb et disposition de l'amarrage du navire

Applications

Ship mooring stations | Fairlead assemblies | Warping roller positions | Deck rope guide arrangements | Bulwark rope guide arrangements | Cargo vessels | Tugboats | Workboats | Newbuilding and replacement projects

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: Comment choisir le diamètre correct du rouleau NS 2585?

R1: Sélectionnez le diamètre du rouleau en fonction du dessin du récipient, du type de corde, du diamètre maximal applicable de la corde, de la direction de conduite de la corde et de l'arrangement de support en corde libre disponible.Le tableau de 150×450 mm fournit la référence principale de sélection pour les devis et le dessin de la page Web.

Q2: Le diamètre maximal applicable de la corde peut-il être utilisé comme SWL ou MBL du produit?

R2: Non. Le tableau fourni donne les diamètres maximaux applicables des cordes pour différents types de cordes. Il ne doit pas être converti directement en SWL, MBL, charge de rupture, charge de référence,ou charge d'essai sans base de conception du projet et approbation de classe.

Q3: Quelles informations sont nécessaires avant le devis?

A3: Confirmer NS 2585, diamètre du rouleau, type et diamètre de la corde, qualité du matériau, traitement de surface, portée de la fourniture, exigence de certificat, quantité, dessin d'installation ou photo de référence,Destination de livraison, et le délai de livraison requis.
