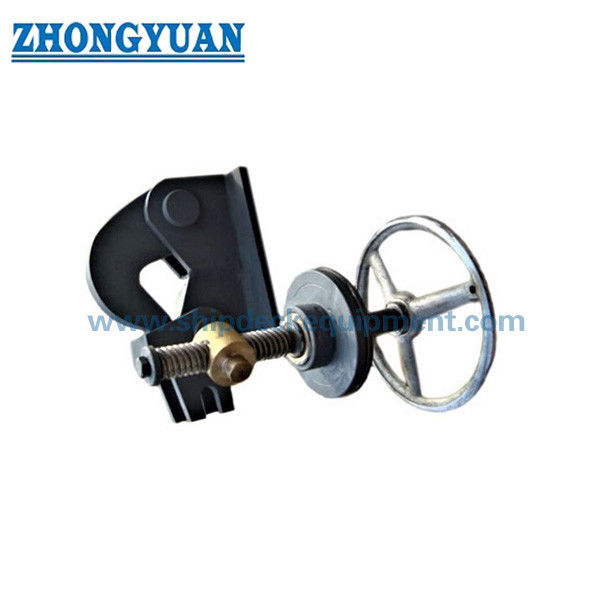

28–57mm CB887 Libérateur d'ancre étanche pour système de largage de chaîne d'ancre d'urgence de navire commercial

Débrancheur d'ancrage étanche à vis CB 887-1977 pour les systèmes sous-marins

Vue d'ensemble du produit

Le disjoncteur de chaîne d'ancrage à vis étanche CB 887-1977 est un ensemble mécanique de disjoncteur d'urgence destiné par la norme initiale pour les arrangements d'ancrage sous-marins.vis trapézoïdale, le curseur, le crochet de libération, les pièces de verrouillage,et une structure de boîte de remplissage emballée pour maintenir la chaîne d'ancrage dans l'état normal et la relâcher par une séquence d'opération manuelle contrôlée si nécessaire.

La série CB 887-1977 couvre les diamètres de la chaîne d'ancrage de 28 à 57 mm.ou produit contrôlé par tirage au lieu d'un relâcheur d'ancrage général pour navires commerciaux. CB 887-2007 a remplacé l'édition de 1977, révisé la série de taille de chaîne, ajouté un type non étanche et introduit une exigence quantitative d'étanchéité.interface d'installation, la direction de fonctionnement, la portée des essais et les exigences en matière d'autorité ou de classe doivent donc être confirmées avant le devis et la production.

Spécifications rapides

• Type de produit: déverrouillage à hélice étanche / à vis de la chaîne d'ancrage → rétention mécanique et déverrouillage d'urgence contrôlé à travers une limite étanche.
• Base standard: configuration ancienne CB 887-1977 → le champ d'application de la norme originale est limité aux applications sous-marines, et non aux navires commerciaux ordinaires.
• L'intervalle de diamètre de la chaîne ancienne: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → sélectionné selon le dessin d'installation approuvé et la géométrie de connexion de la chaîne.
• Note sur la norme actuelle: CB 887-2007 remplace l'édition de 1977 → les nouveaux projets devraient confirmer si la configuration actuelle 28 / 32 / 34 mm QS ou QF est requise.
• Référence d'étanchéité à l'eau (CB 887-2007): essai de fuite de la boîte de remplissage à une pression statique d'eau d'au moins 0,4 MPa → ne s'applique qu'à une alimentation ancienne lorsqu'elle est incluse dans la spécification d'essai approuvée.
• Mécanisme de fonctionnement: arbre tournant + vis trapézoïdale + curseur + crochet de relâchement → fonctionnement manuel: vérifier le mouvement en douceur et le marquage de la direction d'ouverture/verrouillage.
• Concept de matériau: acier mixte, acier inoxydable, laiton, boisseau et composants d'emballage → les matières finales sont classées selon la BOM approuvée, et non selon une seule description générique du matériau.
• Les objectifs d'inspection: dimensions, matériaux, état de la surface, qualité de la soudure le cas échéant, étanchéité, flexibilité de fonctionnement, marquage et documentation de livraison.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer la base de révision et de maintenance standard requise: remplacement/réparation de l'ancienne CB 887-1977, ou conception actuelle de la CB 887-2007.

Étape 2: Confirmer le diamètre de la chaîne d'ancrage, le marquage du modèle original, le raccordement de la chaîne et le dessin de l'installation ou du récipient existant.Notez que la norme actuelle a changé la taille 31 mm héritée à 32 mm.

Étape 3: Confirmer la configuration étanche ou non étanche, la pression limite, la pression d'essai, le temps de rétention, l'acceptation des fuites et l'exigence de témoins.

Étape 4: Confirmer l'interface d'installation, la direction de l'arbre d'exploitation, la clearance de fonctionnement disponible, la direction de déverrouillage, la structure environnante et l'accès pour l'inspection et la maintenance.

Étape 5: Confirmer la liste des matériaux approuvés, le type d'emballage, les points de lubrification, le système de revêtement, la traçabilité des matériaux, la documentation du fabricant et toute catégorie ou autorité visée par l'inspection.

Étape 6: Indiquer la quantité, le type de récipient d'application, les photos de remplacement, le dessin ou les dimensions originaux, la destination de livraison et le délai de livraison requis.

La structure

Corps principal. Crochet de dégagement. Grand arbre. Petit arbre. Emprise de verrouillage. Noix de compression. Manche de compression.

Étanchéité, mécanisme et avantages de qualité

• L'arrangement boîte de remplissage emballée fournit une interface d'étanchéité définie autour de l'arbre d'exploitation lorsqu'une configuration étanche est spécifiée.
• La vis trapézoïdale convertit la rotation de l'arbre en mouvement de glissement contrôlé, permettant de débrancher le crochet de libération par une séquence de fonctionnement mécanique délibérée.
• La prise de verrouillage et la direction d'ouverture/verrouillage marquées contribuent à réduire les opérations non intentionnelles; la disposition finale de verrouillage et de fonctionnement doit correspondre au dessin approuvé.
• Les matériaux fonctionnels doivent être sélectionnés en fonction des fonctions des composants: résistance structurelle de la carrosserie et du crochet, résistance à la corrosion et à l'usure des arbres,matériaux de roulement/fil appropriés pour les arbustes et les pièces de vis, et emballage approuvé pour la boîte de remplissage.
• L'inspection doit porter sur la documentation du matériau, les dimensions, les défauts de surface, la qualité de la soudure le cas échéant, la lubrification, le marquage, la rotation en douceur, les essais de fuite,et les dossiers d'emballage / livraison conformément à la portée convenue.
• Pour les travaux de remplacement, l'interchangeabilité dimensionnelle et l'accès opérationnel sont plus importants que la compatibilité du catalogue générique; le dessin d'installation original devrait contrôler la production.

Attributs personnalisés

• Standard: CB 887-1977 → ancien déchargeur d'ancrage étanche à vis pour les applications sous-marines.
• Statut du service: base d'ancienneté/de remplacement → les projets actuels de construction neuve devraient être révisés selon la norme CB 887-2007 ou une autre norme applicable.
• Diamètre de la chaîne: 28-57 mm série ancienne → confirmer la taille originale exacte et la géométrie de la fin de la chaîne.
• Étanchéité: référence standard de courant de 0,4 MPa de pression statique d'eau → portée de l'essai précédent, durée de maintien et acceptation à indiquer dans la commande.
• Mécanisme: vis trapézoïdale et curseur → relâchement manuel contrôlé par rotation de l'arbre.
• Interface d'installation: à confirmer → fournir la GA approuvée, les détails des limites, la direction de fonctionnement et le dégagement disponible.
• Matériaux: assemblage à plusieurs matériaux → catégories de composants et remplacements nécessitent une confirmation de BOM approuvée.
• Traitement de surface: surfaces de frottement lubrifiées + revêtement protecteur spécifié → revêtement final suivant le système de projet approuvé.
• Exigence de certificat: Selon le contrat → certificat du fabricant, documents matériels, rapport d'essai, témoin de classe ou approbation de l'autorité à confirmer avant le devis.

Comment fonctionne- t- il?

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, entretenu et réinitialisé après opération

Applications

Systèmes d'ancrage sous-marins légendaires. Projets de réparation et de remplacement. Arrangements de relâchement de la chaîne d'ancrage étanche à l'eau contrôlée par dessin.

Certifications et avantages

Les certificats et l'inspection par un tiers peuvent être organisés en fonction du contrat, de la portée de l'inspection approuvée, de l'exigence de traçabilité des matériaux et de la procédure d'acceptation de la classe ou de l'autorité.Ils ne sont pas inclus par défaut.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants. Disponible sur demande et sous réserve des exigences du projet et de l'approbation de la classe / autorité.

Dessin et photos

Questions fréquentes

Q1: Le CB 887-1977 est-il adapté aux vraquiers, pétroliers ou autres navires commerciaux ordinaires?

A1: Pas selon la portée de la norme. CB 887-1977 était destiné uniquement aux applications sous-marines.Un projet de navire commercial devrait utiliser les dispositions approuvées par le concepteur du navire et confirmer une norme appropriée, tels que CB/T 4219-2013 pour certains détachements simples d'ancrage de petits et moyens navires ou CB/T 3143-2013 pour les détachements de chaîne de type chien de plus grande taille, le cas échéant.

Q2: Qu'est-ce qui a changé dans CB 887-2007 par rapport à CB 887-1977?

A2: L'édition 2007 a remplacé l'ancienne norme, ajouté un type étanche à l'eau, supprimé les anciennes tailles 43 / 49 / 53 / 57 mm, changé de 31 mm à 32 mm,et a ajouté une exigence quantitative d'étanchéité et une méthode d'essaiLa révision correcte doit être approuvée avant la soumission.

Q3: Quelles informations sont essentielles pour un devis de remplacement?

A3: indiquer le modèle ou la plaque d'immatriculation d'origine, le diamètre de la chaîne, le dessin approuvé, les photos de l'installation et du côté de l'exploitation, les exigences relatives à l'étanchéité, la pression d'essai et la portée du témoin,exigences relatives au matériau et au revêtement, quantité, destination et calendrier de livraison.
