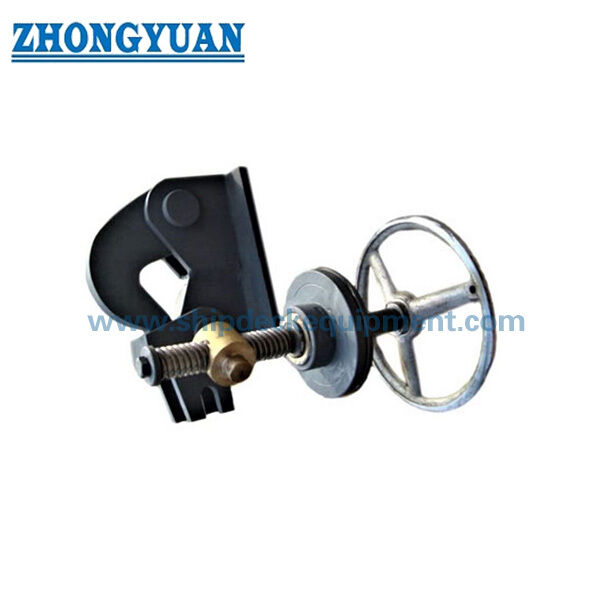

Détacheur de chaînes étanche à vis pour chaînes de 28, 32 et 34 mm. CB/Z 887-2007

Détacheur de chaînes étanche à vis pour chaînes de 28, 32 et 34 mm. CB/Z 887-2007

Vue d'ensemble du produit

Le disjoncteur de chaîne à ancrage à vis étanche CB/Z 887-2007 est un ensemble mécanique de fixation à la fin de la chaîne et de dégagement contrôlé.vis trapézoïdale, le curseur, les pièces de verrouillage et un dispositif de boîte de remplissage emballé afin que le mécanisme de déverrouillage puisse être actionné à travers la limite de l'installation tout en conservant la fonction d'étanchéité spécifiée.

Cette page couvre les configurations imperméables à l'eau de 28 mm, 32 mm et 34 mm définies par CB/Z 887-2007.connexion réelle à la fin de chaîne, l'interface d'installation, la direction de fonctionnement, les autorisations disponibles et la documentation du projet approuvée.La configuration étanche à l'eau est un arrangement séparé et n'est pas représentée par le tableau de dimensions ci-dessous..

Spécifications rapides

• Type de produit: relâcheur d'ancrage de chaîne étanche à vis → assure la fixation de l'extrémité de la chaîne en état normal et assure une fonction de relâche mécanique contrôlée.

• Norme: CB/Z 887-2007 → Les dimensions de fabrication, l'étanchéité, l'inspection et les exigences de qualité figurant sur cette page sont basées uniquement sur cette norme.

• Chaîne d'ancrage applicable: 28 / 32 / 34 mm → tailles standard discrètes; sélectionnez la taille exacte à partir du dessin de la chaîne et de l'installation approuvés.

• Configuration étanche à l'eau: l'étanchéité de la boîte de remplissage emballée autour de l'arbre de fonctionnement → fournit l'interface d'étanchéité requise pour le type étanche.

• Exigence d'étanchéité: assemblage de boîte de remplissage pour résister à une pression statique d'eau d'au moins 0,4 MPa sans fuite.

• Mécanisme de fonctionnement: vis trapézoïdale + curseur + crochet de relâchement → rotation manuelle de l'arbre produit un dégagement contrôlé du crochet.

• Tailles de filetage standard: Tr 24×5-7 pour une chaîne de 28 mm; Tr 26×5-7 pour une chaîne de 32 / 34 mm → dimensions clés d'usinage et de contrôle d'assemblage.

• Masse de référence: 23 / 28 / 28 kg pour les configurations étanches 28 / 32 / 34 mm → utile pour la manutention et l' emballage de l' installation.

Principaux paramètres techniques

CB/Z 887-2007 configuration étanche. Les dimensions sont en mm. Les valeurs entre parenthèses sont des dimensions de référence.

Guide de sélection et d'enquête

• Étape 1: Confirmer la configuration de type vis étanche CB/Z 887-2007 et la taille de la chaîne d'ancrage de 28 / 32 / 34 mm requise.

• Étape 2: Confirmer le raccordement de la chaîne, la limite d'installation, les dimensions de l'interface H/h/b/L/B, la direction de l'arbre et le dégagement de fonctionnement disponible à partir du dessin approuvé.

• Étape 3: Confirmer les exigences en matière de test d'étanchéité, la portée du client/de la classe/des témoins tiers et la documentation de test requise.

• Étape 4: Confirmer le schéma des matériaux des composants, la traçabilité des matériaux, les spécifications de l'emballage, les exigences en matière de lubrification et de revêtement protecteur.

• Étape 5: Indiquez la quantité, le type de récipient d'application, la position d'installation, le dessin ou la photo de référence, la destination de livraison, le délai de livraison requis et les exigences relatives au document d'approbation.

La structure

Corps principal. Crochet de dégagement. Grand arbre. Petit arbre. Emprise de verrouillage. Noix de compression. Manche de compression.

Exigences en matière de fabrication et de qualité technique

• Contrôle des dimensions: les dimensions H, h, b, L, B, t, d et l, ainsi que le fil trapézoïdal spécifié, doivent suivre la configuration CB/Z 887-2007 et le dessin de production contrôlée.

• fils et pièces coulissantes: la vis trapézoïdale, le fil d'accouplement, le curseur et l'axe doivent être usinés et assemblés de manière à ce que le mouvement soit lisse et sans fixation;Les écorces et les bords tranchants nuisibles doivent être enlevés..

• Ensemble étanche à l'eau: les composants de l'emballage, du manchon de compression, de l'écrou de compression et de la boîte de remplissage doivent être correctement montés de manière à ce que la configuration étanche à l'eau réponde aux exigences d'étanchéité spécifiées.

• Essai d'étanchéité: l'ensemble de la boîte de remplissage doit résister à une pression statique d'eau d'au moins 0,4 MPa sans fuite.

• Fonction de fonctionnement: le crochet, les arbres, les vis et le curseur de décharge doivent fonctionner dans la séquence de verrouillage et de décharge prévue sans se coller.La direction d'ouverture/verrouillage doit être clairement indiquée après montage..

• Contrôle des matériaux: les matériaux composants doivent être conformes à la liste des matériaux et aux normes de matériaux de référence spécifiées par CB/Z 887-2007.Les substitutions de matériaux nécessitent l'approbation du projet avant la fabrication.

• Surfaces et lubrification: les zones de friction, de fil et de contact avec les roulements doivent recevoir une lubrification appropriée;les surfaces exposées doivent recevoir le traitement de protection requis par le système de revêtement de projet standard et approuvé;.

• Inspection finale: vérifier la documentation du matériau, les dimensions principales, l'apparence, l'état de l'assemblage, la souplesse de fonctionnement, l'étanchéité, le marquage et la documentation de livraison avant la libération.

Attributs personnalisés

• Norme: CB/Z 887-2007 → base de conception, de fabrication et d'acceptation pour cette page.

• Configuration: type vis étanche → boîte de remplissage emballée; type non étanche est séparé.

• Diamètre de la chaîne: 28 / 32 / 34 mm → série standard de tailles discrètes présentée sur cette page.

• étanchéité: ≥ 0,4 MPa pression d'eau statique, aucune fuite → s'applique à l'arrangement d'étanchéité étanche.

• fil: Tr 24×5-7 ou Tr 26×5-7 → sélectionné selon la taille de la chaîne et la configuration standard.

• Matériaux: acier au carbone, acier inoxydable et alliage de cuivre spécifiques aux composants selon CB/Z 887-2007 → les qualités finales des pièces suivent la BOM contrôlée.

• Fonctionnement: Déverrouillage manuel de la vis et du coussin → direction de fonctionnement, accrochage du crochet et espace libre disponible doivent correspondre au dessin d'installation approuvé.

• Inspection: contrôles dimensionnels, visuels, fonctionnels et d'étanchéité → portée des témoins et de la documentation selon les exigences de la commande.

• Exigence de certificat: disponible selon les exigences du projet → certificat du fabricant, documents de matériel et champ d'inspection de classe / tiers à convenir avant la production.

Comment fonctionne- t- il?

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

Applications

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

Certifications et avantages

Les certificats et l'inspection par un tiers peuvent être organisés en fonction des exigences du projet, de la portée d'inspection convenue, de la traçabilité des matériaux et de la procédure d'approbation.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: Quelles tailles de chaînes sont couvertes par la configuration étanche de cette page?

R1: Les tailles standard indiquées ici sont 28 mm, 32 mm et 34 mm.la sélection doit donc correspondre à la chaîne réelle et au dessin d'installation approuvé plutôt que de traiter 28 ∼ 34 mm comme une plage continue..

Q2: Quelle est la principale exigence d'acceptation pour le type étanche?

A2: Le dispositif d'étanchéité de la boîte de remplissage doit résister à une pression statique d'eau d'au moins 0,4 MPa sans fuite.Le plan d'inspection convenu devrait définir les exigences en matière de témoins et de documentation.

Q3: Quelles informations sont requises avant la fabrication?

A3: Confirmer la taille de la chaîne, le dessin d'installation, le raccordement à la fin de la chaîne, les dimensions de la limite, la direction de l'arbre, le dégagement de fonctionnement, les exigences relatives aux documents sur les matériaux, le revêtement, la portée de l'inspection de l'étanchéité,quantité et exigence de livraison., la pression d'essai et la portée des témoins, les exigences en matière de matériaux/de revêtement, la quantité, la destination et le calendrier de livraison.
