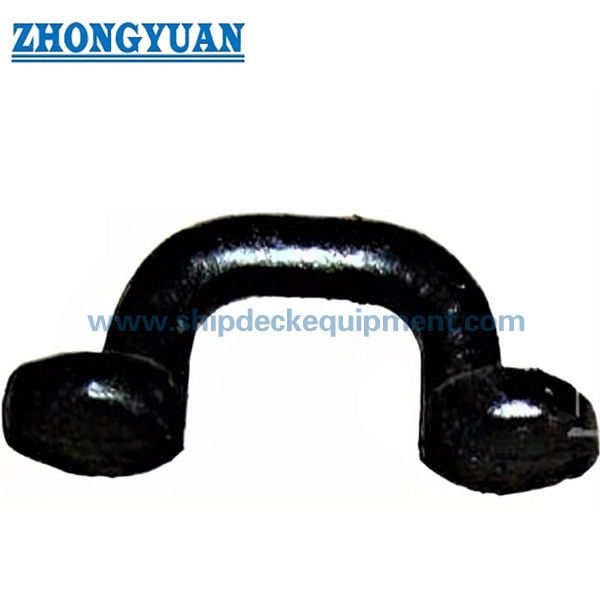

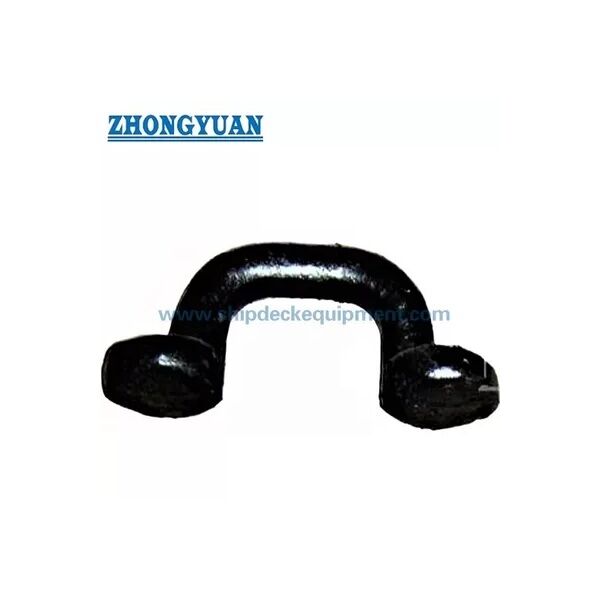

Type plat ovale O Ring Ship Mooring Equipment de JIS F3410 d'oeil d'acier de forge d'E

JIS F3410 Type E Forgé plaque d'oeil ovale

Vue d'ensemble du produit

La plaque oculaire ovale forgée JIS F3410 de type E est un raccordement soudé utilisé sur les structures de navires pour fixer des bornes de corde, des entraves, des poulies ou du matériel de connexion similaire.Il est généralement sélectionné lorsque le dessin du récipient nécessite une plaque oculaire ovale compacte avec une charge admissible définie, ouverture contrôlée des yeux, jambe de soudure et surface finie lisse.

Cette gamme de petites tailles couvre le n° nominal 0.5, 1 et 2 avec des charges admissibles de 4,9 kN à 19,6 kN. La plaque oculaire ne doit être installée que sur une structure de navire appropriée avec des détails de soudure vérifiés, un renforcement environnant,et direction de charge approuvéeIl ne doit pas être considéré comme une bague de levage générale ou comme un substitut à une bague de levage approuvée par projet, sauf si le dessin de conception, l'approbation de la classe et le champ d'inspection confirment cette utilisation.

Spécifications rapides

• Type de produit: plaque oculaire ovale forgée / fixation à anneaux O → point de raccordement soudé pour les terminaux de corde, les entraves, les poulies et les raccords liés à l'amarrage sur les structures de navires.
• Type standard et fourni: JIS F3410-1999 Type E → utilisé pour la sélection de la plaque oculaire basée sur une norme; la désignation finale du type doit être vérifiée sur le dessin du projet avant la production.
• Plage nominale: 0,5 / 1/2 → plage compacte à faible charge pour les petites positions de fixation où l'espace et la taille de la soudure sont limités.
• Plage de charge admissible: 4,9 à 19,6 kN → valeur de sélection pour la plaque oculaire; ne la mélangez pas avec la charge de rupture de corde, la charge d'essai ou la SWL de projet de levage.
• Les dimensions principales: d, L, H, R, D, T et jambe de soudage f → données clés pour le dessin de la page web, la planification de la soudure et la confirmation du devis.
• Options de matériau: acier doux, acier forgé C-Mn ou acier inoxydable → la qualité du matériau final et les exigences de soudabilité doivent être confirmées conformément aux spécifications du récipient.
• Condition de la surface: la surface de la plaque oculaire finie doit être exempte de fissures et de décollages visibles → important pour l'acceptation de l'inspection et la qualité de la surface de connexion sûre.
• Traitement de surface: Sa 2,5 soufflage + une couche de primer époxy comme référence → système de revêtement final ou finition en acier inoxydable doit suivre les exigences du projet.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer le JIS F3410 de type E et le numéro nominal 0,5 / 1/2 selon le dessin du récipient, la charge admissible requise et le matériel de connexion.

Étape 2: Confirmer l'utilisation effective: fixation du terminal de corde, raccordement à la boucle, raccordement à la poulie, fixation liée à l'amarrage ou autre point de raccordement de la structure du navire.

Étape 3: Confirmer la position d'installation, la structure environnante, le renforcement, la jambe de soudure f, la direction de charge et si la plaque oculaire est installée sur le pont, la cloison ou une autre structure homologuée.

Étape 4: Confirmer les exigences en matière d'acier: acier doux, acier forgé en C-Mn, acier inoxydable, ou la qualité exacte de matériau requise par le propriétaire, le chantier naval ou la société de classe.

Étape 5: Confirmer le traitement de surface, le système de revêtement, la portée de l'inspection, le certificat de matériau, le certificat du fabricant et les exigences en matière de certificat de classe avant le devis.

Étape 6: Indiquez la quantité, la destination de livraison, le délai de livraison requis, le dessin d'installation, les informations sur le terminal de l'appareillage et les photos de référence, le cas échéant.

La structure

Corps ovale forgé. Ouverture de l'œil lisse. Base de fixation soudée. Jambe de soudage.

Les avantages de la forge, du soudage et de l'ingénierie

• La construction en acier forgé prend en charge une forme de connexion compacte avec une épaisseur contrôlée, des transitions arrondies et une meilleure adéquation pour les petits points de fixation soudés qu'une coupe de plaque lâche.
• L'ouverture ovale fournit une zone de connexion définie pour les menottes, les terminaux de corde ou les raccords de poulie, aidant le chantier naval à maintenir le matériel de connexion aligné sur la direction de charge prévue.
• La jambe de soudage spécifiée f fournit une référence claire pour la discussion de l'installation, mais le détail final de la soudure, la longueur de la soudure,et le renforcement environnant doivent encore être vérifiés par le chantier naval ou le bureau de conception.
• Des transitions douces autour de l'œil et de la zone de la base aident à réduire les bords tranchants locaux et favorisent une connexion plus fiable des sièges matériels pendant le service.
• L'exigence de surface fournie selon laquelle les surfaces finies sont exemptes de fissures visibles et de décoloration est importante pour l'inspection, l'adhérence du revêtement et le service à long terme à bord du navire.
• La charge admissible est indiquée comme une valeur de sélection pour la plaque oculaire et non comme MBL de corde, charge d'essai ou SWL de levage illimité.
• La gamme de trois tailles est utile pour les petits navires, les bateaux de travail, les bateaux de service et les emplacements de fixation compacts à bord des navires où une plaque oculaire soudée plus petite est requise.

Attributs personnalisés

• Standard: JIS F3410-1999 → utilisé lorsque le cahier des charges du projet exige une plaque oculaire ovale JIS pour navire.
• Type: Type E tel qu'il est fourni → confirmer par rapport au dessin standard officiel et au dessin de projet avant la sortie en production.
• Numéro nominal: 0,5 / 1 / 2 → sélectionnez en fonction de la charge admissible, du matériel de connexion et de l'espace d'installation.
• Charge admissible: 4,9 / 9,8 / 19,6 kN → base de sélection pour la plaque oculaire, non une charge de rupture de corde ou SWL de levage automatique.
• Matériau: acier doux / forgeage en acier C-Mn / acier inoxydable → qualité exacte, traçabilité et soudabilité à confirmer.
• Installation: soudé à la structure du navire → le renforcement du pont ou de la cloison, la procédure de soudage et la direction de charge doivent être examinés par le chantier naval.
• Traitement de surface: Sa 2,5 soufflage + imprégnation époxy → système de revêtement final suivant les spécifications de peinture du récipient ou les exigences du client.
• Exigence de certificat: disponible selon les exigences du projet → l'inspection de la classe et la portée du certificat doivent être confirmées avant la soumission.

Comment fonctionne- t- il?

Rope terminal / shackle / pulley fitting is connected to the oval eye → Load acts through the eye plate in the approved direction → Welded base transfers the force into the reinforced ship structure → Surface inspection and coating are completed according to project requirement

Applications

Ship decks | Bulkheads | Workboats | Tugboats | Service vessels | Small craft | Inland vessels | Rope terminal fixing | Shackle connection points | Pulley attachment points | Newbuilding and replacement projects

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: Que signifie la charge admissible pour cette plaque oculaire?

A1: La charge admissible est la valeur de sélection de la plaque oculaire dans les conditions prévues par la norme et le projet.ou un SWL de levage sans restrictionL'application finale doit être vérifiée avec la direction de charge, les détails de soudage, le renforcement de la structure et les exigences de classe.

Q2: Cette plaque oculaire ovale forgée peut-elle être utilisée comme oculaire élévateur?

A2: pas par défaut. Cette page décrit une plaque oculaire de structure de navire pour fixer des terminaux de corde, des entraves, des poulies ou des accessoires similaires.le calcul, la conception de la soudure, les exigences d'essai et l'homologation de classe.

Q3: Quelles informations sont nécessaires avant le devis?

A3: Confirmer la norme, le type, le numéro nominal, la charge admissible, la qualité du matériau, le traitement de surface, la quantité, la position d'installation, la direction de la charge, la portée du certificat, la chaîne d'accouplement ou la taille de l'appareil,Destination de livraison, et le délai de livraison requis.
