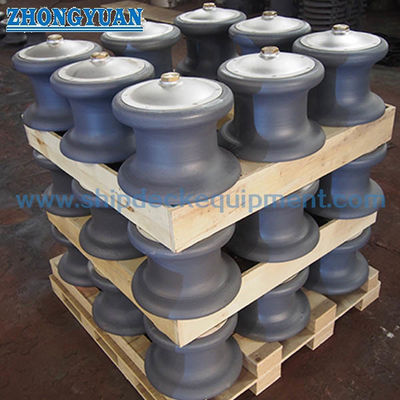

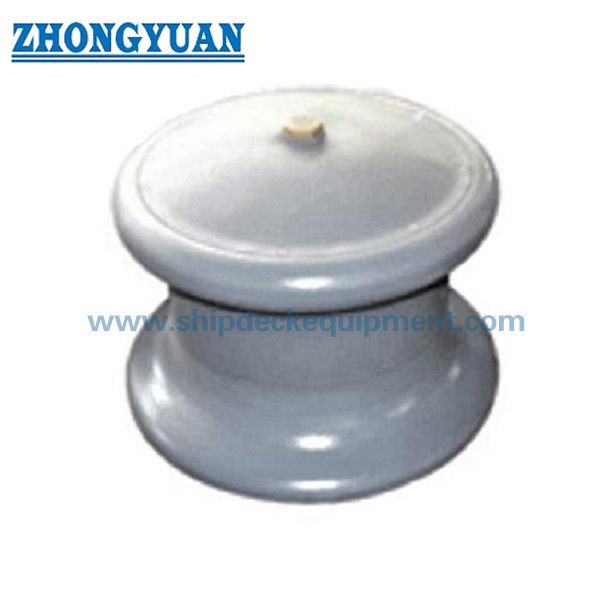

100 ̊450 mm rouleau en acier en fonte ouverte avec fondation pour l'amarrage des navires
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | Norme CB*58-83 | Taper: | Type ouvert |
|---|---|---|---|
| Diamètres des rouleaux: | 160 ~ 560mm | Rouleau non.: | 2/3 rouleaux |
| Poids du rouleau: | 9,4 ~ 462kg | Lieu d'origine: | Acier doux, acier C-Mn, acier inoxydable, acier moulé, fonte nodulaire |
| Traitement de surface: | Sandblasting à S2.5 + une couche d'époxy premier magasin, galvanisé, poli, traitement de surface per | Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Mettre en évidence: | Fondation en acier à rouleaux en acier moulé,Équipement d'amarrage ouvert |
||
Description de produit
100 ̊450 mm rouleau en acier en fonte ouverte avec fondation pour l'amarrage des navires
Vue d'ensemble du produit
Le rouleau en acier moulé de type ouvert est conçu pour guider les cordes d'amarrage au bord du pont avec entrée de corde flexible.
La structure permet de monter plusieurs rouleaux sur une base sans plaque supérieure, adaptée à l'amarrage latéral et aux angles complexes de conduite de la corde.
Ce modèle se concentre sur la résistance structurelle, la fiabilité du transfert de charge et la durabilité à long terme, et est différent des modèles de sélection de façade d'ingénierie certifiés SWL.
Spécifications rapides
- Diamètre du rouleau: 100×450 mm → Détermine la compatibilité de la corde
- Région SWL: 1081767 kN → référence de charge
- Facteur de sécurité: 1,41 ̇ 1,56 → Fiabilité structurelle
- Matériau de l'arbre à épingles: acier au carbone (classe 25) → résistance à la traction ≥460 MPa
- Type de roulement: Bush → transfert de charge et résistance à l'usure
- Surface: finition au sol → Protège la corde
- Structure: type ouvert → entrée de corde flexible
- Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Principaux paramètres techniques
| Diamètre du rouleau | Diamètre maximal du câble applicable | La taille de la base | Dimension des limites |
Le poids en kg |
||||||||||||||
| Tâche de fil d'acier | La corde de la nature |
Produits synthétiques cordes en fibre |
a) | b | c | c1 | d | R | Le K. | K1 | D1 | H est | S | en fonte | aciers moulés | |||
| 6 × 24 | 6 × 30 | 6 × 37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Le type |
Diamètre du rouleau D |
Une | L | Diamètre maximal du câble applicable |
Le SWL Tf (KN) |
Facteur de sécurité | ||||
| Tâche de fil d'acier | La corde de la nature | Des fils de fibres synthétiques | ||||||||
| 6 × 24 | 6 × 30 | 6 × 37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11 ((108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
La logique de conception
La charge de calcul est prise comme étant 2 fois la charge de rupture de la corde pour assurer l'intégrité du fairlead même si la corde échoue.
Parcours de transfert de charge: rouleau → brousse → arbre de broche → fondation.
L'arbre à épingle est le principal composant porteur soumis au moment de flexion de la tension de la corde.
Optimisation structurelle
L'arbre de la broche s'étend dans la fondation pour un meilleur transfert de charge et une meilleure résistance.
L'augmentation du diamètre de l'arbre améliore la résistance et la durée de vie de la corde en augmentant le rapport D/d.
L'espace libre optimisé entre l'arbre et la tige assure la lubrification et une rotation en douceur.
La structure
Une vis anti-enfoncée, deux rouleaux, trois laveuses, quatre arbustes, cinq épingles, six rouleaux, sept écrous, huit écrous, neuf écrous, dix tasses de graisse, onze fils, douze prises.
Contrôle de la qualité
Les pièces coulées doivent être exemptes de défauts tels que fissures, rétrécissements et inclusions.
Les surfaces de contact de la corde doivent être lisses.
Les pièces tournantes doivent fonctionner de façon flexible.
Guide de sélection
Étape 1: Sélectionnez le diamètre du rouleau → Selon la taille de la corde
Étape 2 Confirmer le type de corde → Fil / fibre
Étape 3 Confirmer l'exigence de charge → Se référer à la SWL
Étape 4: confirmer la position de l'installation
Étape 5 Confirmer l'exigence de certification
Attributs personnalisés
- Structure ouverte → Entrée de corde flexible
- Poignée d'épingle de haute résistance →
- Poussée de l'arbre → Rotation en douceur
- La surface du sol → Protège la corde
- Acier de coulée → Structure durable
Guide de l'enquête
Veuillez indiquer le diamètre de la corde, le type de corde, la charge requise, la position d'installation et les exigences de certification.
Comment fonctionne- t- il?
La corde est guidée par des rouleaux et la charge est transférée à travers la broche et l'arbre de la broche vers la fondation, assurant un fonctionnement sûr.
Applications
Amarrement du navire. Guidance du bord du pont. Amarrement latéral.
Certifications et avantages
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants → Assure la conformité avec les principales sociétés de classification
Dessin et photos
Des dessins généraux et des photos du produit sont disponibles
Commande
MOQ: 1 unité. Livraison: 30 à 60 jours.
Questions fréquentes
Q1: Qu'est-ce que le Fairlead de type ouvert?
R: Le type ouvert de façade fait référence à une structure sans plaque supérieure au-dessus des rouleaux..
Le type fermé comprend une plaque supérieure restreignant le mouvement de la corde (par exemple, JIS F2014 Type B et D).
Q2: Pourquoi la conception de type ouvert?
R: Entrée de corde flexible depuis le pont extérieur; adapté à l'amarrage multi-directionnel; arrangement modulaire des rouleaux.
Q3: Quelle est la fonction de la hauteur des fondations?
R: La hauteur des fondations est utilisée pour ajuster l'angle de conduction de la corde, réduire la contrainte de flexion, éviter le contact avec le pont et minimiser l'usure de la corde.
Q4: Pourquoi l'arbre de la broche est-il critique?
R: Il supporte la charge de flexion due à la tension de la corde et détermine la sécurité de la structure.
Q5: Pourquoi la charge de rupture 2x est-elle utilisée?
R: Pour s'assurer que le fairlead reste intact même si la corde tombe en panne.
Q6: Comment améliorer la durée de vie de la corde?
R: Augmenter le rapport D/d et assurer une surface lisse du rouleau.
