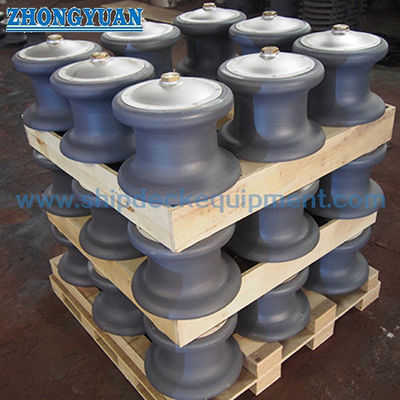

Un rouleau en acier coulé ouvert avec fondation DN100 DN450 pour l'amarrage des navires
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme technique: | Norme CB*58-83 | Le type: | Type ouvert |
|---|---|---|---|
| Diamètres des rouleaux: | 160 ~ 560mm | Rouleau non.: | 2/3 rouleaux |
| Poids du rouleau: | 9,4 ~ 462kg | Matériels: | Acier doux, acier C-Mn, acier inoxydable, acier moulé, fonte nodulaire |
| Traitement de surface: | Sandblasting à S2.5 + une couche d'époxy premier magasin, galvanisé, poli, traitement de surface per | Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Mettre en évidence: | Fondation en acier à rouleaux en acier moulé,Équipement d'amarrage ouvert |
||
Description de produit

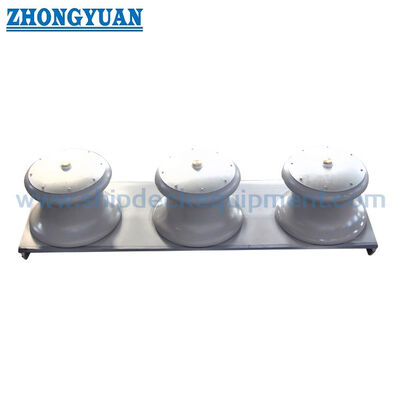

Treuil à rouleaux en acier moulé de type ouvert avec fondation | DN100–DN450 pour amarrage de navire
Présentation du produit
Le treuil à rouleaux en acier moulé de type ouvert est conçu pour guider les cordages d'amarrage au bord du pont avec une entrée de cordage flexible.
La structure permet de monter plusieurs rouleaux sur une base sans plaque supérieure, ce qui convient à l'amarrage latéral et aux angles de guidage de cordage complexes.
Ce modèle se concentre sur la résistance structurelle, la fiabilité du transfert de charge et la durabilité à long terme, et diffère des modèles de sélection de treuils d'ingénierie certifiés SWL.
Spécifications rapides
- Diamètre du rouleau : 100–450 mm → Détermine la compatibilité du cordage
- Plage SWL : 108–1767 kN → Référence de charge
- Facteur de sécurité : 1,41–1,56 → Fiabilité structurelle
- Matériau de l'axe de goupille : Acier au carbone (Grade 25) → Résistance à la traction ≥460 MPa
- Type de roulement : Coussinet → Transfert de charge et résistance à l'usure
- Surface : Finition rectifiée → Protège le cordage
- Structure : Type ouvert → Entrée de cordage flexible
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Paramètres techniques principaux
| Diamètre du rouleau | Diamètre maximum du câble applicable | La taille de la base | Dimension limite |
Poids kg |
||||||||||||||
| Câble d'acier | Corde naturelle |
Synthétique corde en fibre |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | fonte | acier moulé | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9,4 | 9,9 |
| 150 | 17 | 17,5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32,1 | 33,8 |
| 200 | 22,5 | 21,5 | 19,5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64,6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32,5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37,5 | 39 | 34,5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44,5 | 47,5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Type |
Diamètre du rouleau D |
A | L | Diamètre maximum du câble applicable |
SWL tf (KN) |
Facteur de sécurité | ||||
| Câble d'acier | Corde naturelle | Corde en fibre synthétique | ||||||||
| 6×24 | 6×30 | 6×37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1,44 | |
| 150 | 420 | 740 | 17 | 17,5 | 15 | 45 | 32 | 26 (254) | 1,41 | |
| 200 | 530 | 930 | 22,5 | 21,5 | 19,5 | 55 | 40 | 42(412) | 1,49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1,47 | |
| 300 | 750 | 1270 | 30 | 32,5 | 28 | 70 | 50 | 84 (824) | 1,50 | |
| 350 | 860 | 1440 | 37,5 | 39 | 34,5 | 75 | 55 | 122 (1196) | 1,48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1,50 | |
| 450 | 1080 | 1800 | 44,5 | 47,5 | 43 | 80 | 180,2 (1767) | 1,56 | ||
Logique de conception d'ingénierie
La charge de calcul est prise comme 2 fois la charge de rupture du cordage pour assurer l'intégrité du treuil même en cas de rupture du cordage.
Chemin de transfert de charge : Rouleau → Coussinet → Axe de goupille → Fondation.
L'axe de goupille est le composant principal supportant la charge, soumis à un moment de flexion dû à la tension du cordage.
Optimisation structurelle
L'axe de goupille s'étend dans la fondation pour un meilleur transfert de charge et une meilleure résistance.
L'augmentation du diamètre de l'axe améliore la résistance et la durée de vie du cordage en augmentant le rapport D/d.
Le jeu optimisé entre l'axe et le coussinet assure la lubrification et une rotation fluide.
Structure
1 Vis à tête fraisée | 2 Couvercle de rouleau | 3 Rondelle | 4 Coussinet | 5 Axe de goupille | 6 Corps de rouleau | 7 Vis de réglage | 8 Écrou | 9 Vis de réglage | 10 Graisseur | 11 Manchon fileté | 12 Bouchon
Contrôle qualité
Les pièces moulées doivent être exemptes de défauts tels que fissures, retassures et inclusions.
Les surfaces de contact du cordage doivent être rectifiées et lisses.
Les pièces en rotation doivent fonctionner de manière flexible.
Guide de sélection
Étape 1 – Sélectionner le diamètre du rouleau → Basé sur la taille du cordage
Étape 2 – Confirmer le type de cordage → Fil / fibre
Étape 3 – Confirmer l'exigence de charge → Se référer au SWL
Étape 4 – Confirmer la position d'installation
Étape 5 – Confirmer l'exigence de certification
Attributs personnalisés
- Structure ouverte → Entrée de cordage flexible
- Axe de goupille robuste → Haute résistance
- Roulement à coussinet → Rotation fluide
- Surface rectifiée → Protège le cordage
- Acier moulé → Structure durable
Guide de demande
Veuillez fournir le diamètre du cordage, le type de cordage, la charge requise, la position d'installation et l'exigence de certification.
Comment ça marche
Le cordage est guidé par les rouleaux et la charge est transférée par le coussinet et l'axe de goupille à la fondation, assurant un fonctionnement sûr.
Applications
Amarrage de navire | Guidage de bord de pont | Amarrage latéral
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant → Assure la conformité avec les principales sociétés de classification
Dessins et photos
Dessin d'ensemble et photos du produit disponibles
Commande
MOQ : 1 unité | Livraison : 30–60 jours | Personnalisation disponible
FAQ
Q1 : Qu'est-ce qu'un treuil de type ouvert ?
R : Un treuil de type ouvert fait référence à une structure sans plaque supérieure au-dessus des rouleaux. Deux, trois ou quatre rouleaux sont montés sur une base de fondation, et le côté supérieur reste ouvert pour une entrée de cordage flexible.
Le treuil de type fermé comprend une plaque supérieure qui restreint le mouvement du cordage (par exemple, JIS F2014 Type B et D).
Q2 : Pourquoi une conception de type ouvert ?
R : Entrée de cordage flexible depuis l'extérieur du pont ; convient à l'amarrage multidirectionnel ; arrangement modulaire des rouleaux.
Q3 : Quelle est la fonction de la hauteur de la fondation ?
R : La hauteur de la fondation est utilisée pour ajuster l'angle de guidage du cordage, réduire la contrainte de flexion, éviter le contact avec le pont et minimiser l'usure du cordage.
Q4 : Pourquoi l'axe de goupille est-il critique ?
R : Il supporte la charge de flexion due à la tension du cordage et détermine la sécurité structurelle.
Q5 : Pourquoi utilise-t-on 2× la charge de rupture ?
R : Pour s'assurer que le treuil reste intact même si le cordage se rompt.
Q6 : Comment améliorer la durée de vie du cordage ?
R : Augmenter le rapport D/d et assurer une surface de rouleau lisse.
