CB*58-83 Équipement d'amarrage de navires de type ouvert en acier moulé à rouleaux en acier moulé en acier moulé à rouleaux en acier moulé avec fondation
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |

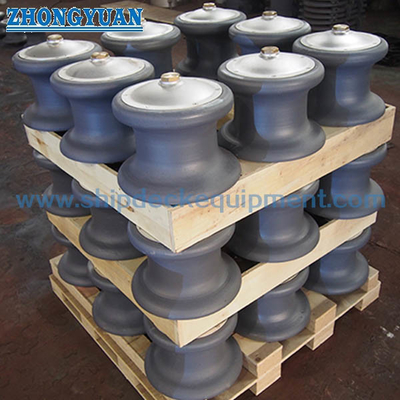

| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | Norme CB*58-83 | Type: | Type ouvert |
|---|---|---|---|
| Diamètres de rouleau: | 160~560mm | Rouleau non.: | 2/3 de rouleaux |
| Poids de rouleau: | 9.4~462kg | Matériaux: | Acier doux, C-manganèse acier, acier inoxydable, acier de bâti, fonte nodulaire |
| préparation de surface: | sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie | Certificats de classification: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc. |
| Mettre en évidence: | Fondation en acier à rouleaux en acier moulé,Équipement d'amarrage ouvert |
||
Description de produit

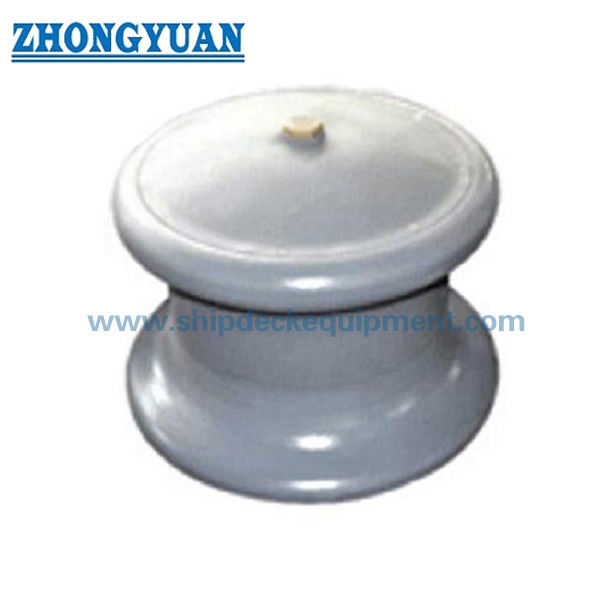

CB*58-83 type ouvert guide-câble de bouton de rouleau d'acier de bâti avec le bateau de base amarrant l'équipement
Description :
CB*58-83 le type ouvert rouleau de guide est avec la représentation de haute qualité et stable. En outre, nos tous les produits sont approuvés par le certificat de SIGC. En attendant nos produits sont fabriqués selon la norme japonaise. Et ce genre de guide-câble peut soutenir des cordes de chanvre de 45mm à de 100mm et toutes les autres cordes avec différentes tailles.
Spécification technique principale :
1. Norme technique : Norme CB*58-83
2. Type : Type ouvert
3. diamètres de rouleau : 160~560mm
4. Rouleau non : 2/3 de rouleaux
5. Poids de rouleau : 9.4~462kg
6. Matériaux : Acier doux, C-manganèse acier, acier inoxydable, acier de bâti, fonte nodulaire
7. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie, adaptée aux besoins du client disponible.
8. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
9. Peut être adapté aux besoins du client
Paramètre technique principal :
| Diamètre de rouleau | Diamètre maximum de câble applicable | La taille basse | dimension de frontière |
Poids kilogramme |
||||||||||||||
| câble métallique | Corde de chanvre |
Synthétique corde de fibre |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | fonte | acier moulé | |||
| 6×24 | 6×30 | 6×37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9,4 | 9,9 |
| 150 | 17 | 17,5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32,1 | 33,8 |
| 200 | 22,5 | 21,5 | 19,5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64,6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32,5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37,5 | 39 | 34,5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44,5 | 47,5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Type |
Diamètre de rouleau D |
L | Diamètre maximum de câble applicable | |||||
| câble métallique | Corde de chanvre | Corde de fibre synthétique | ||||||
| 6×24 | 6×30 | 6×37 | ||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | |
| 150 | 420 | 740 | 17 | 17,5 | 15 | 45 | 32 | |
| 200 | 530 | 930 | 22,5 | 21,5 | 19,5 | 55 | 40 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | |
| 300 | 750 | 1270 | 30 | 32,5 | 28 | 70 | 50 | |
| 350 | 860 | 1440 | 37,5 | 39 | 34,5 | 75 | 55 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | |
| 450 | 1080 | 1800 | 44,5 | 47,5 | 43 | 80 | ||
| 100 | 290 | 820 | 11 | 11 | 11 | 40 | 28 | |
| 150 | 420 | 1160 | 17 | 17,5 | 15 | 45 | 32 | |
| 200 | 530 | 1460 | 22,5 | 21,5 | 19,5 | 55 | 40 | |
| 250 | 640 | 1740 | 24 | 26 | 24 | 65 | 45 | |
| 300 | 860 | 2300 | 37,5 | 39 | 34,5 | 75 | 55 | |
| 400 | 970 | 2580 | 41 | 39 | 39 | 85 | 65 | |
| 450 | 1080 | 2880 | 44,5 | 47,5 | 43 | 80 | ||

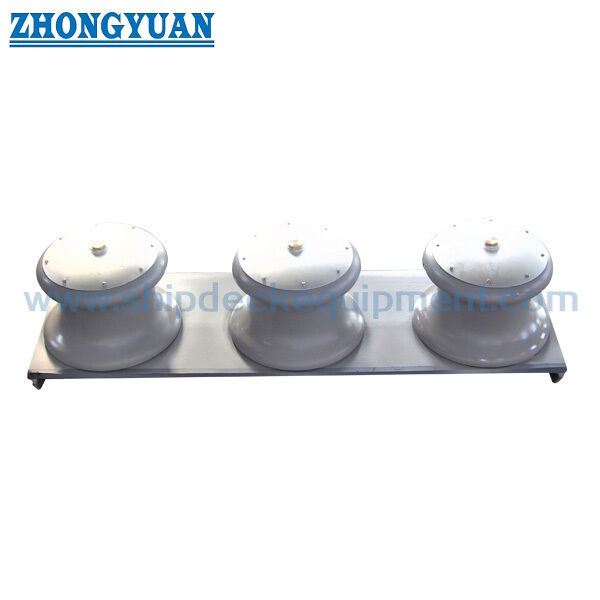

2 rouleaux 3 rouleaux 4 rouleaux
Dessins CB*58-83 du type ouvert guide-câble de bouton de rouleau d'acier de bâti avec la base
