150 ∼ 450 mm, type fermé, à deux rouleaux, pour équipement d'amarrage de navires

150 ∼ 450 mm, type fermé, à deux rouleaux, pour équipement d'amarrage de navires

Vue d'ensemble du produit

Le modèle JIS F 2014 BF BS de type fermé, à deux rouleaux, est conçu pour modifier et guider la direction des cordes d'amarrage sur les côtés du navire et les zones d'amarrage du pont.Le cadre fermé aide à contrôler la trajectoire de la corde et à réduire le risque de saut de la corde lors de l'amarrage, tandis que les deux rouleaux assurent un guidage lisse de la corde et contribuent à réduire l'usure des cordes en fil de fer, des cordes de Manille et des cordes en nylon.

Cette page se concentre sur la configuration à deux rouleaux de type fermé.Il est différent des fairleads de type ouvert et des fairleads de type fermé à trois rouleaux car la structure est plus compacte et le chemin de la corde est plus contrôléLe produit peut être fourni selon JIS F 2014-1987, avec des diamètres de rouleaux de 150 mm à 450 mm et des options de traitement de matériau ou de surface personnalisées selon les exigences du projet.

Spécifications rapides

• Norme technique: JIS F 2014-1987 → utilisée comme référence de production et de dimension pour cette ligne de conduite maritime standard japonaise.
• Type: BF & BS type fermé → conception de châssis fermé pour guidage contrôlé de la corde d'amarrage.
• Diamètre du rouleau: 150×450 mm → sélectionné en fonction de la taille de la corde, de l'itinéraire de la corde et de la disposition de l'amarrage du navire.
• Quantité de rouleaux: 2 rouleaux → adaptés au changement de direction et au guidage des cordes de type fermé compact.
• Plage de poids des rouleaux: 21,2 ≈ 230 kg → plage de poids de référence prévue pour cette série de produits.
• Les cordes applicables: cordes en fil de fer, cordes de Manille et cordes en nylon → sélectionnées en fonction des pratiques d'amarrage des navires et des spécifications des cordes.
• Matériaux: acier doux, acier C-Mn, acier inoxydable, acier moulé ou fonte noduleuse → sélectionné selon la résistance, la corrosion et les exigences du projet.
• Traitement de surface: sablage jusqu'à Sa2,5 + une couche d'époxy, galvanisé, poli ou traité sur mesure → sélectionné en fonction des exigences de protection contre la corrosion marine.
• Personnalisation: Disponible → matériau, revêtement et détails spécifiques au projet peuvent être confirmés selon les dessins et les exigences de la classe.

Principaux paramètres techniques

Le tableau ci-dessous utilise les données dimensionnelles fournies pour le JIS F 2014, formulaire BF BS fermé de type à deux rouleaux, et ne contient pas de données de charge ou de taille non fournies.

Nominal Dia.	D (mm)	L (mm)	Je (mm)	I2 (mm)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. type fermé de la ligne de roulement en fonte - Principales dimensions du site

L'équipement de fabrication de rouleaux de type fermé en tôle d'acier - Principales dimensions du site

Guide de sélection

Étape 1: Confirmer le type fairlead = BF & BS type fermé → choisir ce produit lorsque la corde d'amarrage a besoin d'un chemin de corde fermé contrôlé au lieu d'un guide à rouleaux ouverts.

Étape 2: Confirmer le diamètre du rouleau = 150×450 mm → faire correspondre le diamètre nominal à la taille de la corde, à l'itinéraire de pliage de la corde et à l'aménagement de l'amarrage du côté du navire.

Étape 3: Confirmer le nombre de rouleaux = 2 rouleaux → adaptés au changement de direction compact et au guidage de la corde où une disposition à trois rouleaux n'est pas requise.

Étape 4: confirmer le type de corde = corde métallique, corde de Manille ou corde de nylon → différents matériaux de corde peuvent nécessiter des finitions de surface et une qualité de contact du rouleau différentes.

Étape 5: confirmer le matériau = acier doux, acier C-Mn, acier inoxydable, acier moulé ou fonte noduleuse → choisir en fonction des spécifications du projet, de l'environnement de corrosion et des exigences de classe.

Étape 6: Confirmer le revêtement = Sa2,5 + imprégnation époxy, galvanisée, polie ou personnalisée → sélectionner le traitement de surface en fonction du système de peinture du chantier naval et de l'état d'exposition marine.

Étape 7: Confirmer l'exigence de certification = certificat de catégorie de projet ou certificat d'essai de fabricant → informer la société de classification requise avant la cotation et la production.

La structure

Cadre fermé Deux rouleaux de guidage Arbre à rouleaux Structure de support latéral Base / structure de montage Surface de contact de la corde Traitement de surface de protection

Des avantages en matière de conception et de qualité

• La structure de type fermé aide à maintenir la corde d'amarrage dans le chemin de guidage pendant le fonctionnement.
• La configuration à deux rouleaux assure un changement de direction de la corde en douceur avec un arrangement compact.
• Les surfaces de contact lisses du rouleau et du cadre aident à réduire l'usure de la corde lors de l'amarrage.
• Les options de matériaux répondent à différentes exigences du projet, y compris l'acier doux, l'acier C-Mn, l'acier inoxydable, la fonte et la fonte noduleuse.
• Les options de traitement de surface peuvent être adaptées aux exigences en matière de revêtement des chantiers navals et aux besoins en matière de protection contre la corrosion marine.
• La fabrication peut être organisée selon les exigences du JIS F 2014-1987 et du dessin de projet.

Attributs personnalisés

• Norme technique: JIS F 2014-1987 → confirme la norme de référence en matière de production et de dimensions.
• Type de produit: BF & BS type fermé → identifie la configuration de cadre fermé pour le guidage de la corde contrôlée.
• Diamètre du rouleau: 150×450 mm → paramètre de sélection clé pour la correspondance de la route de la corde et de l'arrangement de l'amarrage.
• Quantité de rouleaux: 2 rouleaux → définit la disposition du guide de corde et différencie ce modèle des types à trois rouleaux.
• Matériau: acier doux / acier C-Mn / acier inoxydable / acier moulé / fonte noduleuse → sélectionné selon les spécifications du projet et les exigences en matière de corrosion.
• Traitement de surface: Sa2,5 + imprimante époxy / galvanisée / poli / personnalisée → sélectionnée en fonction de l'environnement marin et du système de revêtement.
• Corde applicable: Corde de fil / corde de Manille / corde de nylon → confirme la compatibilité de la corde avant le devis.
• Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants → confirmer le certificat requis avant la commande.

Guide de l'enquête

• Le diamètre nominal ou le diamètre du rouleau requis, tels que 150 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm ou 450 mm.
• Confirmation de type requise: JIS F 2014, formulaire BF BS type fermé, 2 rouleaux.
• Type de corde et taille de la corde, comme la corde de fil, la corde de Manille ou la corde de nylon.
• Exigence de matériaux, tels que l'acier doux, l'acier C-Mn, l'acier inoxydable, la fonte ou la fonte noduleuse.
• Exigence de traitement de surface, tel que Sa2,5 + imprimante époxy, finition galvanisée ou polie.
• Certificat de classification requis ou certificat d'essai du fabricant.
• Dessin d'installation, disposition du pont ou dimensions de remplacement existantes du fairlead, le cas échéant.
• Quantité de commande, port de livraison et délai de livraison requis.

Comment fonctionne- t- il?

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, treuil, capstan ou point d'amarrage à terre.

Applications

Zone d'amarrage sur le côté du navire Arrangement d'amarrage sur le pont Modification de la direction de la corde d'amarrage Guidance de la corde de câble Guidance de la corde de Manille Guidance de la corde de nylon Remplacement de la corde fermé standard japonaise

Certifications et avantages

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Le produit peut être fourni avec la documentation de projet, les dossiers d'inspection et les options de certificat selon les exigences du contrat et de classification.La portée exacte du certificat doit être confirmée avant la cotation et la production.

Dessin et photos

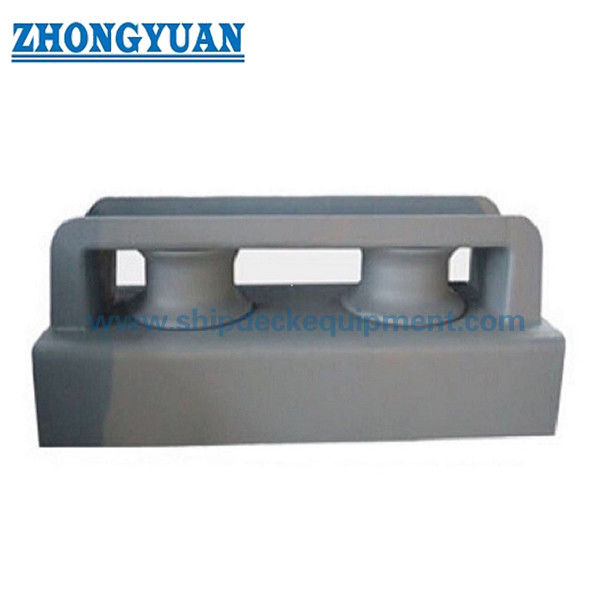

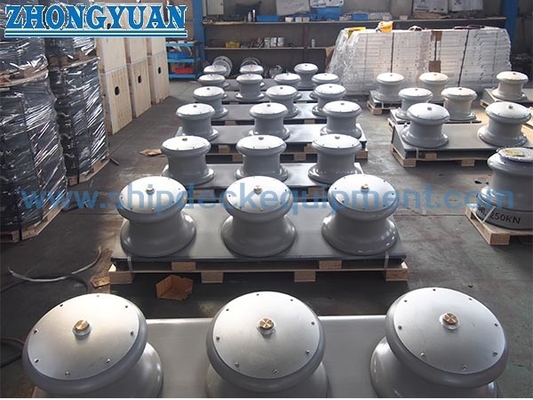

Dessin général et photos du produit

Commande

• Confirmer le nom du produit: JIS F 2014 Formulaire BF BS type fermé à deux rouleaux de pont de bord de navire.
• Confirmer le diamètre nominal et les dimensions principales à partir du tableau des paramètres techniques.
• Confirmer les exigences en matière de matériaux, de traitement de surface et de certificat avant de proposer un devis.
• Indiquer le type de corde, la taille de la corde et l'arrangement d'amarrage du navire, le cas échéant.
• Confirmer la quantité, la date de livraison, le port de destination et le calendrier de livraison requis.
• Pour les projets de remplacement, fournir des photos de l'éclairage existant et les dimensions de l'installation afin de réduire le risque de non-conformité.

Questions fréquentes

Q1: Quelle est la principale différence entre le type fermé et le type ouvert de pont maritime?

R1: Le fairlead de type fermé a un cadre qui aide à contrôler la trajectoire de la corde et à réduire la possibilité de sauter.Le type ouvert est plus pratique pour l'entrée de la corde flexible de différentes directions. Cette page est destinée à la configuration à deux rouleaux de type fermé.

Q2: Cette ligne peut-elle être utilisée pour la corde de fil, la corde de Manille et la corde de nylon?

R2: Oui. La description du produit fournie indique que ce fairlead peut supporter des cordes de fil, des cordes de Manille et des cordes de nylon.Exigences relatives à l'itinéraire de la corde et à la finition de la surface.

Q3: Quel diamètre de rouleau choisir?

A3: la plage de diamètres des rouleaux disponibles est de 150 ∼ 450 mm. La sélection doit être basée sur l'arrangement de l'amarrage du navire, le type de corde, la taille de la corde et l'espace d'installation.les dimensions existantes de l'éclairage doivent être vérifiées par rapport au tableau.

Q4: Les matériaux et le traitement de surface peuvent-ils être personnalisés?

A4: Oui. Les options de matériaux comprennent l'acier doux, l'acier C-Mn, l'acier inoxydable, l'acier de coulée et le fonte nodular.polies ou personnalisées selon les exigences du projet.

Q5: Quel certificat doit être demandé pour un devis?

R5: Veuillez confirmer si le projet a besoin d'un certificat de la société de classification, d'un certificat d'essai du fabricant ou d'une autre documentation du projet.La portée du certificat doit être confirmée avant la cotation, car elle affecte l'inspection, les coûts et le calendrier de livraison.
