150-450mm ouverte type 3 rouleau de bord du navire Fairlead.

150-450mm Guide-câble ouvert à 3 rouleaux pour navire | Guide-cordage JIS F2014 pour amarrage de navire

Présentation du produit

Le guide-câble ouvert à 3 rouleaux est conçu pour guider les cordages d'amarrage le long du flanc du navire, de la proue ou de la poupe, là où une entrée de cordage flexible et un contrôle multidirectionnel sont requis.

Cette page se concentre sur la configuration à 3 rouleaux de type ouvert selon la norme JIS F 2014. La norme comprend des formes à double rouleau ouvert, à trois rouleaux ouverts, à double rouleau fermé et à trois rouleaux fermés ; ce produit est la version à trois rouleaux de type ouvert.

Comparé aux guides-câbles de type fermé, la structure ouverte n'a pas de plaque de couverture supérieure et permet une entrée de cordage plus facile depuis le pont extérieur. Il convient aux postes d'amarrage sur le flanc du navire où la direction du cordage peut changer pendant l'opération.

Les rouleaux peuvent être fournis sous forme de rouleaux fabriqués en tôle d'acier ou de rouleaux en acier moulé. Bien que les anciennes références normatives puissent inclure des rouleaux en fonte, notre portée d'approvisionnement utilise normalement l'acier moulé pour une résistance et une durabilité améliorées.

La surface lisse des rouleaux et leur agencement approprié réduisent la friction, aident à protéger la surface du cordage et améliorent le guidage du cordage pendant les opérations d'amarrage.

Spécifications rapides

• Diamètre du rouleau : 150-450 mm -> Couvre les tailles courantes de guides de cordage d'amarrage sur flanc de navire

• Type : 3 rouleaux ouverts -> Entrée de cordage flexible avec guidage multidirectionnel

• Norme : JIS F 2014 -> Norme de référence japonaise pour les guides-câbles de flanc de navire

• Options de matériau des rouleaux : rouleau fabriqué en tôle d'acier / rouleau en acier moulé -> Sélectionné selon les exigences du projet

• Préférence d'approvisionnement actuelle : rouleau en acier moulé -> Plus solide et plus durable que les anciennes pratiques de rouleaux en fonte

• Structure : cadre ouvert sans plaque de couverture supérieure -> Entrée et inspection du cordage plus faciles

• Fonction : Guidage du cordage et réduction de la friction -> Protège le cordage d'amarrage pendant l'opération

• Traitement de surface : sablage Sa2.5 + revêtement époxy / galvanisé / poli / personnalisé -> Protection contre la corrosion marine

• Personnalisation : le matériau du rouleau, le revêtement, les dimensions et la certification peuvent être confirmés par le dessin du projet

• Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant

Explication des formes JIS F 2014

• Double rouleau ouvert -> Deux rouleaux, structure ouverte, entrée de cordage facile

• Trois rouleaux ouverts -> Trois rouleaux, structure ouverte, contrôle amélioré de la direction du cordage

• Double rouleau fermé -> Deux rouleaux avec couvercle supérieur, trajectoire de cordage contrôlée

• Trois rouleaux fermés -> Trois rouleaux avec couvercle supérieur, trajectoire de cordage contrôlée et confinement de cordage plus solide

Cette page produit concerne le guide-câble de flanc de navire à trois rouleaux de type ouvert. Le type ouvert est conçu pour la flexibilité, tandis que le type fermé est conçu pour une trajectoire de cordage contrôlée.

Paramètres techniques principaux

Guide-câble ouvert à rouleaux fabriqués en tôle d'acier

Guide-câble ouvert à rouleaux en fonte

Note : Le tableau ci-dessus suit les dimensions principales fournies pour le guide-câble ouvert à 3 rouleaux. '-' indique qu'aucune valeur n'est indiquée dans les données fournies.

Guide de sélection

Étape 1 - Confirmer la forme du guide-câble -> Sélectionner la forme à trois rouleaux ouverts lorsque une entrée de cordage flexible et un guidage multidirectionnel sont requis

Étape 2 - Sélectionner le diamètre nominal -> Choisir 150-450 mm en fonction de la taille du cordage et de l'agencement du pont

Étape 3 - Confirmer le matériau des rouleaux -> Sélectionner le rouleau fabriqué en tôle d'acier ou le rouleau en acier moulé selon les spécifications du projet

Étape 4 - Confirmer l'exigence de type ouvert ou fermé -> Type ouvert pour la flexibilité ; type fermé pour une trajectoire de cordage contrôlée

Étape 5 - Confirmer la position d'installation -> Flanc du navire, pont avant, pont arrière ou autre zone de passage de cordage d'amarrage

Étape 6 - Confirmer le revêtement et la certification -> Sélectionner le revêtement marin, la galvanisation ou le certificat de classification selon les exigences du projet

Structure

Cadre ouvert | Trois rouleaux | Structure de support latérale | Axe de rouleau | Structure de base | Agencement de montage sur flanc de navire

Avantages de conception et de qualité

• Structure ouverte -> Entrée de cordage et inspection visuelle plus faciles

• Agencement à trois rouleaux -> Meilleur contrôle de la direction du cordage que l'agencement à double rouleau

• Option de rouleau en acier moulé -> Résistance plus élevée et durabilité améliorée par rapport aux anciennes pratiques de fonte

• Option de rouleau fabriqué en tôle d'acier -> Choix de fabrication flexible pour des exigences de projet spécifiques

• Surface de rouleau lisse -> Réduit la friction et protège le cordage d'amarrage

• Large gamme de tailles -> Couvre des diamètres de rouleaux nominaux de 150 à 450 mm

• Revêtement personnalisé -> Convient aux environnements de corrosion marine

Attributs personnalisés

• Type de produit : Guide-câble ouvert à trois rouleaux pour navire -> Utilisé pour le guidage des cordages d'amarrage sur le flanc ou le bord du pont du navire
• Norme : JIS F 2014 -> Norme de référence japonaise pour les guides-câbles de flanc de navire
• Diamètre nominal : 150-450 mm -> Couvre les tailles courantes de guides de cordage d'amarrage de navire
• Agencement des rouleaux : Trois rouleaux -> Améliore le contrôle de la direction du cordage et la répartition de la charge
• Type de structure : Type ouvert -> Entrée et inspection du cordage plus faciles
• Matériau des rouleaux : Fabriqué en tôle d'acier / acier moulé -> Sélectionné selon les exigences du projet
• Préférence d'approvisionnement : Acier moulé -> Plus solide et plus durable pour les applications d'amarrage marin
• Traitement de surface : Sablage Sa2.5 + époxy / galvanisé / poli / personnalisé -> Protection contre la corrosion marine
• Application : Guidage de cordage d'amarrage sur flanc de navire -> Convient aux postes de pont avant, arrière et latéraux
• Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant -> Prend en charge la documentation du projet et les exigences d'inspection

Guide de demande

• Forme de guide-câble requise : trois rouleaux ouverts

• Diamètre nominal du rouleau : 150, 200, 250, 300, 350, 400 ou 450 mm

• Préférence de matériau des rouleaux : rouleau fabriqué en tôle d'acier ou rouleau en acier moulé

• Type et diamètre du cordage

• Position d'installation et agencement du pont

• Exigence de traitement de surface

• Exigence de certification et d'inspection

• Dessin ou exigence de plan général si des dimensions de construction de rouleau exactes sont nécessaires

Fonctionnement

Le cordage entre dans la structure ouverte du guide-câble -> le cordage entre en contact avec les rouleaux -> les rouleaux guident la direction du cordage et réduisent la friction -> le cadre ouvert permet une entrée de cordage flexible et une inspection -> le cordage d'amarrage est guidé en toute sécurité le long du flanc du navire ou du bord du pont.

Applications

Amarrage sur flanc de navire | Guidage de cordage sur pont avant | Guidage de cordage sur pont arrière | Navires de charge | Barges | Vedettes de travail | Équipement général d'amarrage de navire

Certifications et avantages

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant. Les avantages comprennent l'entrée de cordage ouverte, le guidage à trois rouleaux, l'option de rouleau en acier moulé, la surface de contact lisse avec le cordage et le revêtement/matériaux personnalisables.

Dessin et photos

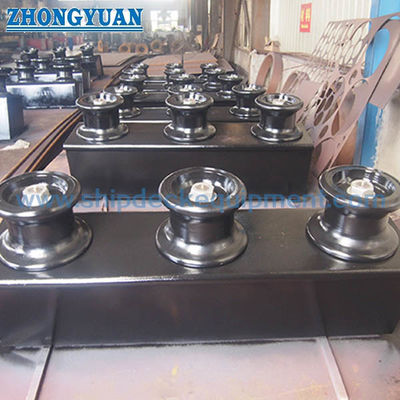

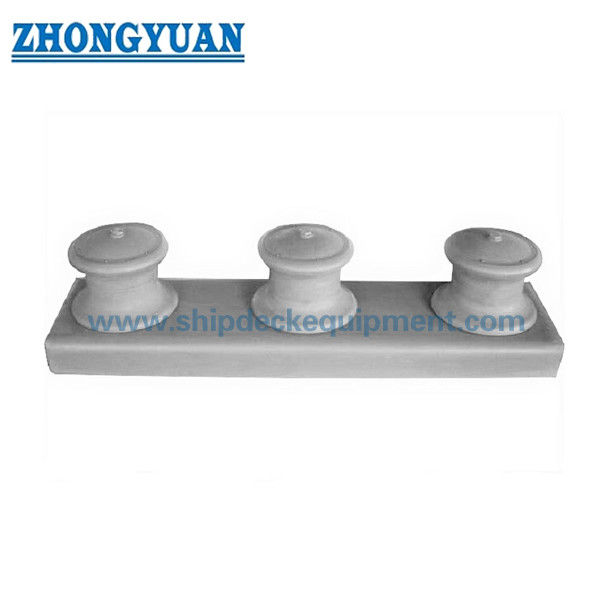

Dessin d'ensemble et photos du produit

Commande

• Spécifier le guide-câble ouvert à 3 rouleaux

• Confirmer le diamètre nominal et le matériau des rouleaux

• Confirmer le traitement de surface et le système de revêtement

• Confirmer la portée de la certification

• Fournir le dessin d'installation si la fondation ou la construction détaillée des rouleaux doit être personnalisée

FAQ

Q1 : Pourquoi est-ce appelé un guide-câble de type ouvert ?
A : Il n'a pas de plaque de couverture supérieure au-dessus des rouleaux, ce qui permet une entrée de cordage plus facile depuis le pont extérieur et une meilleure inspection visuelle.

Q2 : Quelle est la différence entre le type ouvert et le type fermé ?
A : Le type ouvert est conçu pour une entrée de cordage flexible, tandis que le type fermé offre une trajectoire de cordage plus contrôlée avec une structure de couverture supérieure.

Q3 : Pourquoi utiliser trois rouleaux au lieu de deux ?
A : Trois rouleaux offrent un meilleur contrôle de la direction du cordage et un guidage plus stable lorsque les angles d'entrée du cordage varient.

Q4 : Quelle est la différence entre un rouleau fabriqué en tôle d'acier et un rouleau en acier moulé ?
A : Le rouleau fabriqué en tôle d'acier est une option de fabrication ; le rouleau en acier moulé offre une résistance intégrale plus élevée et est couramment préféré pour l'approvisionnement actuel.

Q5 : Le produit peut-il être personnalisé ?
A : Oui. Le matériau du rouleau, le revêtement, les dimensions, la certification et les détails d'installation peuvent être personnalisés selon les exigences du projet.
