Présentation du produit

La porte étanche en acier à action rapide à levier unique pour marine est un dispositif de fermeture articulé à manœuvre manuelle, à une seule feuille, destiné aux ouvertures d'accès exposées dans les superstructures, les roufs, les gaillards d'avant et les limites similaires au-dessus du pont de franc-bord. Un levier de commande central actionne les points de serrage articulés de manière à ce que la feuille de porte soit tirée uniformément contre le joint du cadre, permettant une fermeture plus rapide que des poignées de verrouillage individuelles tout en maintenant une étanchéité continue.

Cette page couvre une porte extérieure étanche, et non une porte étanche de cloison et non une porte coupe-feu certifiée. La norme chinoise actuelle est GB/T 3477-2023, qui a remplacé GB/T 3477-2008 et est liée à l'ISO 6042:2015. L'installation en position de ligne de charge 1 ou 2 doit être confirmée par rapport à l'agencement du navire, à la hauteur du seuil ou du tableau avant, au sens d'ouverture, à la structure environnante, aux exigences du pavillon et à l'approbation de la société de classification. Les dimensions ci-dessous reproduisent le tableau fourni par l'utilisateur et nécessitent une confirmation par rapport au dessin approuvé sélectionné avant la production.

Spécifications rapides

• Référence de la norme : GB/T 3477-2023, avec ISO 6042:2015 comme référence internationale → le type de porte exact, l'édition de la norme et le dessin approuvé doivent être indiqués dans la commande.
• Configuration de la porte : porte en acier articulée à une seule feuille avec serrage rapide à levier unique → un mouvement de commande actionne les points de fixation articulés autour de la feuille.
• Plage d'ouverture nominale : 1000 × 600 à 1600 × 700 mm → la sélection doit tenir compte du passage libre, de l'accès d'évacuation, du mouvement des équipements et de l'espace disponible pour le pivotement de la porte.
• Rayons d'angle : ouverture nominale R100, découpe R150 et contour extérieur R200 → les coins arrondis simplifient les transitions structurelles fluides et réduisent la concentration de contraintes locales à l'ouverture.
• Épaisseur de la tôle de la feuille : 8 mm indiquée comme valeur courante dans le tableau fourni → l'applicabilité à chaque taille répertoriée et l'agencement final de raidissement doivent être confirmés à partir du dessin approuvé.
• Emplacement d'installation : limites exposées de la superstructure ou du rouf au-dessus du pont de franc-bord → la désignation de la position 1 / position 2 seule ne détermine pas l'exigence complète du seuil et de la structure.
• Fermeture et étanchéité : pinces articulées, cadre jointé et feuille articulée → la planéité du cadre, l'alignement des charnières et la compression uniforme du joint sont essentiels pour des performances fiables au test de jet d'eau.
• Inspection et options : tests fonctionnels, de contact à la craie, de jet d'eau ou d'air selon le cas ; dispositif de sécurité, version en acier inoxydable et revêtement spécial sont des options de projet → la portée exacte est soumise à la classe, au pavillon et à la conception approuvée.

Paramètres techniques principaux

Guide de sélection et de demande

Étape 1 : Confirmer la base de référence : GB/T 3477-2023, référence ISO 6042:2015, dessin de chantier naval, règle de classe et exigence de pavillon / ligne de charge. Indiquer si une porte standard ou spécifique au projet est requise.

Étape 2 : Sélectionner l'ouverture nette nominale et le sens d'ouverture. Indiquer le battement requis vers l'extérieur ou vers l'intérieur, le côté des charnières vu du côté extérieur, la disposition du levier intérieur/extérieur, le chemin d'évacuation dégagé et la garde disponible pour le pivotement.

Étape 3 : Fournir les limites d'installation : type de navire, position exacte du pont et du cadre, position de la ligne de charge 1 ou 2 le cas échéant, hauteur du seuil ou du tableau avant, épaisseur de la tôle de cloison, découpe, raidisseurs environnants et accès de soudage.

Étape 4 : Confirmer les matériaux de construction et le système anticorrosion. Cette page couvre principalement la construction en acier doux ; la fourniture en acier inoxydable nécessite des détails sur la nuance et l'isolation galvanique, tandis que l'aluminium doit être considéré comme une conception de porte approuvée distincte plutôt que comme une hypothèse sous la norme des portes en acier.

Étape 5 : Confirmer le système de fermeture et de fonctionnement : matériau et section du joint, nombre et plage de réglage des pinces articulées, dispositif de maintien ouvert, exigence de force de fonctionnement, disposition anti-piraterie ou de sécurité interne, et toute restriction affectant l'évacuation d'urgence ou le fonctionnement des deux côtés.

Étape 6 : Confirmer l'inspection et la documentation : contrôles dimensionnels et fonctionnels, test de contact à la craie, test de jet d'eau ou d'air approuvé, inspection du revêtement, certificats de matériaux, certificat du fabricant, témoin de classe / certificat de produit, quantité, emballage, destination et délai de livraison.

Structure

Cadre de porte soudé en acier | Découpe de structure de navire à coins arrondis | Feuille en acier simple peau avec raidissement selon dessin approuvé | Charnières robustes | Levier de commande unique | Liaison mécanique | Pinces / verrous périmétriques réglables | Joint remplaçable continu | Disposition de commande intérieure et extérieure selon approbation | Dispositifs de maintien ouvert et de sécurité si spécifiés

Avantages de conception, d'installation et de qualité pour l'étanchéité

• Le mécanisme à levier unique ferme plusieurs points de serrage articulés en un seul mouvement, réduisant le temps de fermeture et aidant l'opérateur à appliquer une compression plus constante que des poignées de verrouillage séparées.
• Une ligne d'assise continue avec joint n'est efficace que lorsque le cadre reste plat après fabrication et soudage à bord. La déformation du cadre, une séquence de soudage inégale ou des charnières mal alignées peuvent créer des fuites locales même lorsque le levier de commande se déplace correctement.
• La progression des coins R100 / R150 / R200 offre une transition pratique entre l'ouverture nette, la découpe et le contour du cadre extérieur. Le chantier naval doit conserver les rayons d'angle approuvés et la géométrie de renforcement plutôt que de couper l'ouverture à angle droit.
• Pour les applications de ligne de charge, l'ensemble de porte doit être fixé de manière permanente et solide à la limite, avoir une résistance appropriée à la structure environnante, utiliser des dispositifs de joint et de serrage fixés de manière permanente, et être actionnable des deux côtés dans la configuration approuvée.
• Les portes aux extrémités exposées de la superstructure s'ouvrent normalement vers l'extérieur, sauf si l'Administration ou la conception approuvée du navire autorise une autre disposition. Le sens d'ouverture, le côté des charnières, l'interférence avec les mains courantes, la voie d'évacuation et la direction de l'impact de la mer doivent donc être examinés conjointement.
• Le test de jet d'eau vérifie la ligne d'étanchéité terminée sous pulvérisation d'eau, tandis que le test de contact à la craie aide à identifier un contact inégal du joint avant le test final. Le test à l'air ne peut être utilisé que lorsqu'il est accepté par les spécifications du projet et l'autorité présente.
• Un dispositif anti-piraterie ou de sécurité supplémentaire ne doit pas être ajouté comme une obstruction incontrôlée à l'évacuation. La disposition exacte doit être examinée par rapport au plan de sécurité du navire, à la procédure opérationnelle, aux exigences du pavillon et à l'approbation de la classe.
• Aucune classification au feu n'est revendiquée pour cette porte étanche standard. Les limites de classe A ou B nécessitent une construction de porte coupe-feu testée et certifiée séparément avec un cadre, une isolation, une quincaillerie et des détails de pénétration compatibles.

Attributs personnalisés

• Norme : GB/T 3477-2023 → norme chinoise actuelle pour les portes étanches en acier à une seule feuille pour marine ; la configuration sélectionnée doit correspondre au dessin approuvé.
• Référence internationale : ISO 6042:2015 → couvre les dimensions principales, les matériaux, la qualité et les conditions de fabrication des portes étanches en acier à une seule feuille.
• Type de porte : articulée à une seule feuille, action rapide à levier unique → la liaison manuelle actionne plusieurs points de fixation autour de la feuille jointée.
• Taille nominale : huit ouvertures répertoriées de 1000 × 600 à 1600 × 700 mm → les dimensions personnalisées nécessitent un examen structurel et d'approbation.
• Position d'installation : accès à la superstructure, au rouf, au gaillard d'avant ou au caisson de machines au-dessus du pont de franc-bord → la position exacte de la ligne de charge et l'exigence de seuil doivent être confirmées.
• Matériau : acier doux comme base principale de la page → l'acier inoxydable peut être envisagé avec des détails sur la nuance et la corrosion ; l'aluminium nécessite une base de conception approuvée distincte.
• Traitement de surface : système de revêtement marin spécifique au projet → le degré de décapage, l'apprêt, les couches intermédiaires, la couleur de finition et l'épaisseur du film sec doivent être confirmés.
• Essais : essais fonctionnels, de contact du joint et d'étanchéité → la méthode, la pression / condition de la buse, la durée, l'acceptation et la portée du témoin suivent les spécifications approuvées.
• Option de sécurité : disposition de sécurité anti-piraterie ou interne disponible sous réserve d'examen → doit rester compatible avec l'accès d'urgence, le fonctionnement des deux côtés et les procédures du navire.
• Certification : certificat du fabricant, certificats de matériaux, approbation de type ou certification de classe individuelle selon le cas → la portée exacte doit être convenue avant le devis.

Fonctionnement

L'opérateur actionne le levier unique → La liaison mécanique actionne les pinces périmétriques → La feuille de porte est tirée uniformément vers le cadre → Le joint continu est comprimé le long de la ligne d'assise → La fermeture étanche est confirmée → Le mouvement inverse du levier libère les pinces pour l'ouverture

Applications

Cloisons d'extrémité de superstructure exposées | Accès extérieur de rouf | Accès de gaillard d'avant | Accès de descente et de caisson de machines si approuvé | Navires de charge | Pétroliers | Remorqueurs | Bateaux de travail | Navires de soutien offshore en service maritime | Projets de construction neuve et de remplacement

Certifications et avantages

Les certificats et documents d'inspection peuvent être organisés selon la conception exacte du produit, les spécifications du projet, les exigences du pavillon, la voie d'approbation de la classe et la portée du témoin convenue. L'approbation de type ou la documentation MED CE ne doit pas être présumée, sauf si un certificat valide couvre le modèle de porte exact, la taille, le matériau, le mécanisme de fermeture et l'application prévue.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

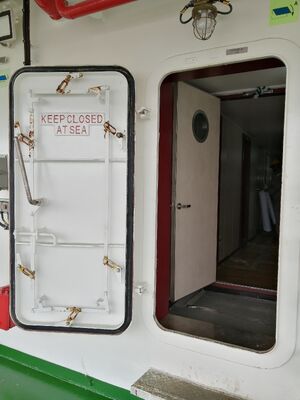

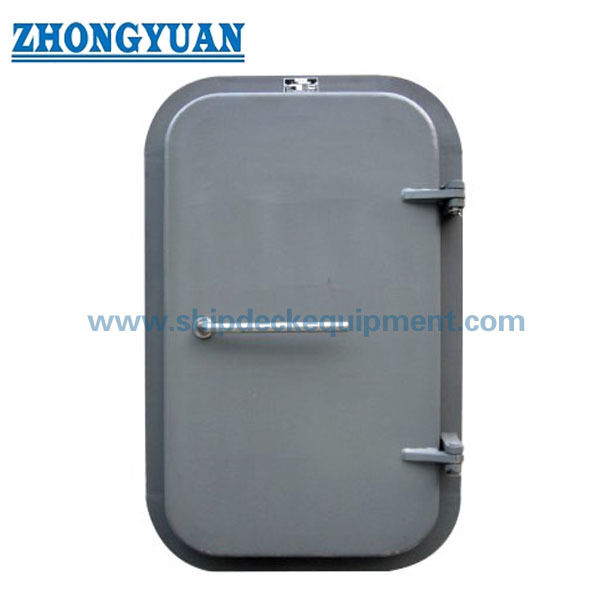

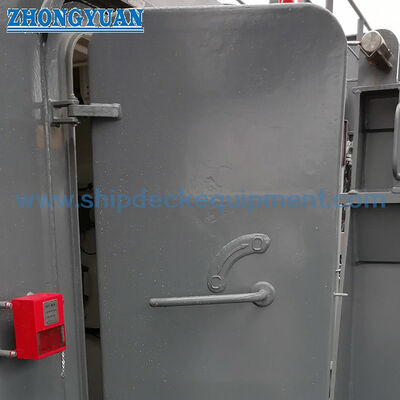

Dessin et photos

FAQ

Q1 : Ce produit est-il une porte étanche ?

R1 : Non. Il s'agit d'une porte extérieure étanche destinée à empêcher la pénétration d'eau due aux intempéries et à l'exposition à la mer lorsqu'elle est correctement fermée. Elle n'est pas conçue ou certifiée comme une porte de cloison étanche résistant à la pression, sauf si une conception étanche approuvée séparément est fournie.

Q2 : Quelles informations sont nécessaires pour sélectionner une porte pour la position de ligne de charge 1 ou 2 ?

R2 : Fournir le plan général du navire, la position exacte du pont et du cadre, l'ouverture nette, la hauteur du seuil ou du tableau avant, le sens d'ouverture, le côté des charnières, la structure environnante, la société de classification et les exigences du pavillon. La désignation de position seule ne suffit pas car les règles applicables concernant le seuil, la résistance de la cloison et l'accès dépendent de l'agencement réel.

Q3 : Quels tests et certificats sont normalement confirmés avant la commande ?

R3 : Confirmer les contrôles dimensionnels et de fonctionnement, la vérification du contact du joint, le test de jet d'eau ou d'air approuvé, l'inspection du revêtement, la traçabilité des matériaux, le certificat du fabricant et tout témoin de classe ou certificat de produit. Les conditions de test et la portée de la certification doivent être convenues avant la fabrication plutôt que d'être considérées comme une livraison standard.
