L'unité inférieure d'énergie hydraulique de porte de péniche fendue est employée pour conduire le cylindre d'ouvert-corps et d'autres cylindres hydrauliques pour un but particulier. Ce circuit hydraulique se compose de pompe hydraulique, de groupe de soupape de commande, de groupe différentiel de valve, de groupe de maintien de valve de pression de cylindre d'huile hydraulique, de groupe de valve de surcharge de cylindre d'huile hydraulique, de cylindre d'huile hydraulique, etc. afin de s'assurer que la représentation et les fonctions techniques du cylindre d'huile peuvent réaliser les meilleurs résultats, le système est commandé par une pompe ouverte de puissance constante, et les composantes clés sont les valves importées. Le système se compose principalement de la pompe deux (un fonctionnement, un remplaçant) 11kW hydraulique entraînée par un moteur électrique pour fournir l'huile de pression, et la soupape de commande hydraulique correspondante conduit le cylindre pour ouvrir et fermer le corps. En outre, les cylindres sont équipés des blocs de valve pour se tenir, surcharge, différentiel et anti-cavitation de pression.

Spécifications techniques principales :

Certificat de classe : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, etc.

1. La pression d'utilisation du circuit hydraulique est au sujet de 32MPa, et la pression maximum est placée à 42MPa.

2. Le réservoir de carburant a une capacité de 1500 litres.

Le total a installé la puissance du système est approximativement 22 kilowatts.

3. Les paramètres principaux de pression de chaque cylindre

4. Calcul

2. Contenu d'approvisionnement de circuit hydraulique (un ensemble de bateau)

1) Centrale hydraulique, incluant :

1,1 un ensemble de réservoir de carburant principal, 1500L, y compris :

a) Jauges de niveau, mesures de la température d'huile, filtres à air, appareils de chauffage, etc. ;

b) Le filtre à huile de retour a l'affichage et l'alarme obstruants ;

c) Alarme à hautes températures, alarme de niveau liquide ;

1,2 pompe moteur (2x11kW) + 20YC d'ensemble de pompe à moteur + d'ensemble de valve de contrôle de la pression 2 ensembles

2) Le groupe de soupape de commande, commandent les actions suivantes de déclencheur :

2,1 cylindre ouvert 2 de corps

Tous les tuyaux d'acier intermédiaires de canalisation et tuyaux se reliants seront équipés par le fabricant de spécifications techniques fournies par le chantier naval.

La liste de parties du système hydrauliques est comme suit :

3 les paramètres principaux de configuration du système

Capacité de réservoir de carburant : 1500 litres

Puissance installée totale : au sujet de 22kW

Tension d'alimentation : 400V X 50Hz

Configuration principale de pompe : la puissance 2 constante a commandé les pompes à débit variable axiales

Moteur 11kW, 400V, 50Hz, 1450RPM, IP55, classe F.

(2 unités fonctionnent)

Tension de vanne électromagnétique : Tension CC 24V

Quatre, caractéristiques de cylindre de contrôle

1) Cylindre ouvert de corps : 2

Modèle : Cylindre temporaire de tige simple de FS118 480/200-1850 double

Pression de conception : MPA 32

Pression d'essai : 42MPa

Méthode d'installation : connexion de boucle d'oreille aux deux extrémités, avec l'incidence commune

Préparation de surface de tige de piston : éteignant et gâchant le traitement, galvanoplastie de double-couche

Protection de gaine de tige de piston. La douille en caoutchouc est à l'épreuve des sables, huile-résistante, alcali-résistante, et résistant à l'acide, et la période efficace d'utilisation n'est pas moins de 4 ans

Le joint fonctionne sous l'eau

1. Les brides d'interface ou les joints de tuyau tous des composants ou des ensembles sur le circuit hydraulique sont fournis par le chantier naval.

2. Tous les tuyaux d'acier, des tuyaux, les brides, les joints de tuyau ou d'autres garnitures de tuyau sur les canalisations de circuit hydraulique sont fournis par le chantier naval.

3. Tous les câbles, des câbles spéciaux ou d'autres de câble accessoires sur les canalisations de système électrique sont fournis par le chantier naval.

4. Commencer et le système de contrôle électriques doivent être équipés par un fournisseur de système électrique d'expérience passée de représentation

5. L'équipement de test sifflant de rinçage et de pression sont fournis par le chantier naval,

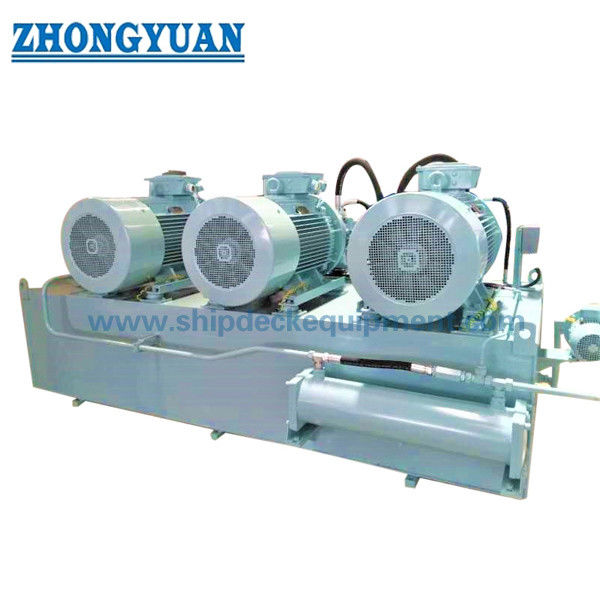

Dessin de l'unité inférieure d'énergie hydraulique de porte de péniche fendue
