L'eau des CB 3146 lubrifier l'incidence inférieure Marine Hydraulic Steering de gouvernail de direction

L'eau des CB 3146 lubrifier l'incidence inférieure Marine Hydraulic Steering de gouvernail de direction

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Zhongyuan
Certification: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numéro de modèle: Standard et adapté aux besoins du client

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: As per quotation
Détails d'emballage: Palette ou adapté aux besoins du client
Délai de livraison: Selon l'offre
Conditions de paiement: TTT, L/C, etc.
Capacité d'approvisionnement: Satisfaites aux besoins de clients
meilleur prix Contact

Détail Infomation
Matériel: Moulage d'acier C-Mn, acier doux, forgeage d'acier C-Mn Norme: CB*3146
TYPE: A non étanche, B étanche Diamètre de mèche de gouvernail applicable: ø 60-200 mm (type A), ø 60-320 mm (type B)
Inspection: NDE (Test par ultrasons et examen magnétique par des opérateurs qualifiés), Vérification des dimensi Certificats de classification: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
Surligner:

CB 3146 abaisser l'incidence de gouvernail de direction

,

CB 3146 de CCS abaisser l'incidence de gouvernail de direction

,

Les CB 3146 CCS abaissent le transporteur de gouvernail de direction

Description de produit

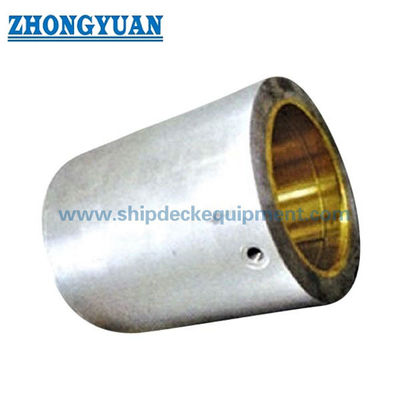

L'eau des CB 3146 lubrifier l'incidence inférieure de gouvernail de direction



Description

L'eau CB3146 a lubrifié l'incidence inférieure de gouvernail de direction est un dispositif fixe à la coque pour soutenir le gouvernail de direction. L'incidence inférieure de gouvernail de direction, qui est placée au point où les actions de gouvernail de direction pénètrent le plat externe de la coque, soutient généralement seulement la force radiale.



Spécification technique principale

  1. Matériel ; C-manganèse de bâti en acier, fer de moulage, acier doux, cuivre, bronze
  2. Norme : CB*3146
  3. Type : Un aucun étanche, B étanche
  4. Diamètre applicable d'actions de gouvernail de direction : ø 60-200mm (type d'A), ø 60-320mm (B)
  5. Inspection : NDE (essai par ultrasons et examen magnétique par les opérateurs qualifiés), contrôle de dimension
  6. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, etc.



Paramètres techniques principaux :

Type A

Diamètre d'actions de gouvernail de direction. d1 d2 D H T1 t Boulons de réparation
n X d0		 Poids
(kilogramme)
60 76 122 102 112 6 5 6 M6 8
70 86 132 112 127 6 5 6 M6 10,1
80 96 142 122 l42 6 5 6 M6 14,3
90 106 160 138 157 6 5 6 M6 17,4
100 120 180 156 170 6 5 6 M6 22,8
110 130 190 164 185 8 6 6 M8 28,5
120 140 200 174 200 8 6 6 M8 34,9
130 154 224 198 213 8 6 6 M8 41,7
140 164 234 204 228 8 6 6 M8 48,4
150 174 244 214 243 8 8 6 M10 55,8
160 184 254 224 258 10 8 6 M10 63,3
180 204 274 244 288 10 8 6 M10 78
200 228 308 268 316 10 8 6 M10 95,4


L'eau des CB 3146 lubrifier l'incidence inférieure Marine Hydraulic Steering de gouvernail de direction 0

Dessin du type inférieur A d'incidence de gouvernail de direction



Type B

Diamètre d'actions de gouvernail de direction. d1 d2 D H h T1 T2 Boulons de réparation
n X d0		 Poids
(kilogramme)
60 76 122 IJ2 120 24 8 II 6 M8 8,8
70 86 132 112 135 24 8 11 6 M8 10,5
80 96 142 122 150 24 8 11 6 M8 14,8
90 106 160 138 165 24 8 11 6 M8 19,5
100 120 180 156 180 32 10 13 6 M8 24,9
110 130 190 164 195 32 10 13 6 M8 28,9
120 140 200 174 210 32 10 13 6 M8 35,4
130 154 224 198 225 32 10 l3 6 M8 42,1
140 164 234 204 240 32 12 16 6 M8 49,4
150 174 244 214 255 12 J2 16 6 M10 57,3
160 184 254 224 270 32 12 16 6 M10 65,8
180 204 274 244 300 36 12 16 6 M10 87,2
200 228 308 268 330 36 12 16 6 M10 112,6
220 248 328 292 360 36 14 20 6 M12 137,2
240 268 348 312 390 36 14 20 6 M12 165,5
260 288 368 332 420 40 14 20 6 M12 187,7
280 312 402 362 450 40 14 20 6 M12 233,7
300 332 422 378 480 40 14 20 6 M12 264
320 352 442 401 510 40 14 20 6 M12 300,5


L'eau des CB 3146 lubrifier l'incidence inférieure Marine Hydraulic Steering de gouvernail de direction 1

Dessin du type inférieur B d'incidence de gouvernail de direction
