125–250 mm Potence d'amarrage inclinée à double bitte | Type B à double base CB/T 169-2011
Détails sur le produit:
| Lieu d'origine: | LA CHINE |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
| Documents: | Marine Inclined Bollard GB ...65.pdf |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme technique: | CB/T 169-2011 | Diamètres nominaux: | 125/160/200/250 mm |
|---|---|---|---|
| Matériau: | Acier doux ; Acier inoxydable | Poids: | 32,7 - 162,7 kg |
| Traitement de surface: | Sandblasting à S2.5 + une couche d'époxy premier magasin, galvanisé, poli, traitement de surface per | Certificats de classification: | Les États membres doivent fournir aux autorités compétentes les informations suivantes: |
| Mettre en évidence: | gigaoctet 556 d'expédition et type borne marine de manipulation,gigaoctet 556 d'expédition et type borne de manipulation d'amarrage,borne marine de la BV |
||
Description de produit
125×250 mm d'inclinaison à double accrochage.
Vue d'ensemble du produit
CB/T 169-2011 Bollard double-bitt incliné de type B est conçu pour les applications d'amarrage de navires de taille moyenne à lourde.
La structure inclinée à double poteau augmente le frottement et empêche le glissement de la corde ou le relâchement accidentel pendant le mouvement du navire.
Il est largement utilisé sur les navires de cargaison, les barges et les navires de service portuaire nécessitant des performances d'amarrage stables et à forte charge.
Spécifications rapides
- Diamètre nominal: 125×250 mm → Détermine la compatibilité de la corde
- Type: type B (double plaque de base) → meilleure répartition de la charge et stabilité structurelle
- Autonomie de l'appareil
- Structure: double bit incliné → support de corde antidérapant
- Matériau: acier C-Mn / acier inoxydable → résistance et résistance à la corrosion
- Surface: Sa2,5 + revêtement époxy → protection contre la corrosion marine
- Installation: Base soudée → Transfert de charge forte sur le pont
- Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Paramètres techniques principaux (CB/T 169-2011 type B)
| Nominal Dia. | SWL kN | Corde en acier 6x24 | Rope d'acier 6x37 | Naturel | Une corde synthétique. | D | D1 | H est | L1 | L2 | t | Base L | B. Pour | h | h1 | T1 | K | Poids en kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
La logique de conception
Parcours de transfert de charge: corde → piliers → plaque de base → structure du pont.
Les poteaux inclinés augmentent le frottement et réduisent le glissement de la corde sous mouvement dynamique du navire.
La double plaque de base améliore la répartition de la charge et la stabilité de la structure.
Pourquoi un bollard incliné?
Prévient le glissement de la corde → Sécurité accrue de l'amarrage
Améliore la force de retenue → Meilleure stabilité sous mouvement du navire
Réduit les rejets accidentels → Opération plus sûre
Convient pour les conditions dynamiques → Navires et barges cargo
La structure
Des doubles poteaux inclinés. Une double plaque de base. Des plaques de renforcement.
Attributs personnalisés
- Poteaux inclinés → Performance antidérapante
- Plaque à double base → Stabilité structurelle accrue
- Fabrication soudée → transfert de charge fiable
- Surface lisse → Protège la corde
- Acier inoxydable en option → résistance à la corrosion
Guide de sélection
Étape 1 Choisir le diamètre → Selon la taille de la corde
Étape 2 Confirmer le type de corde → Fil / fibre
Étape 3 Confirmer la charge sur la base de SWL
Étape 4: Sélectionner le type → le type B pour les applications lourdes
Étape 5 Confirmer l'exigence de certification
Si vous n'êtes pas sûr du bon modèle, contactez-nous ̇ nous vous recommanderons la bonne solution en fonction de votre corde et de vos conditions de travail.
Guide de l'enquête
Veuillez indiquer le diamètre de la corde, le type de corde, le type de récipient, la position d'installation et les exigences de certification.
Comment fonctionne- t- il?
La corde s'enroule autour des poteaux inclinés → la friction augmente → la charge est transférée à la base → assure un amarrage sûr sans glisser.
Applications
Navires de cargaison. Barges. Navires de service dans le port.
Certifications et avantages
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Dessin et photos

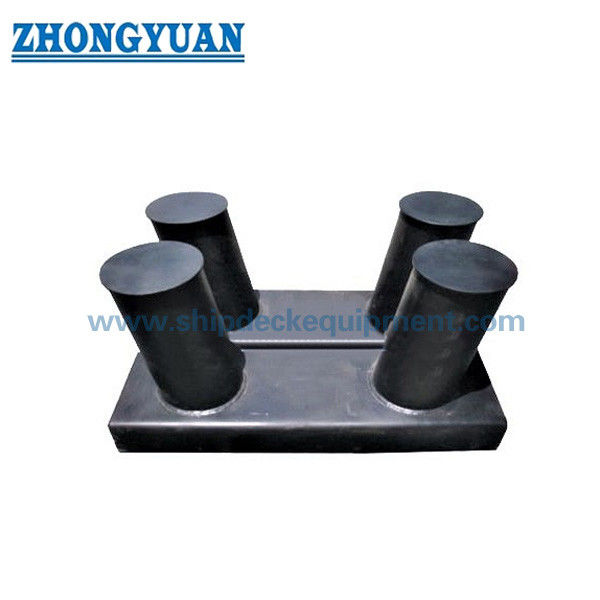

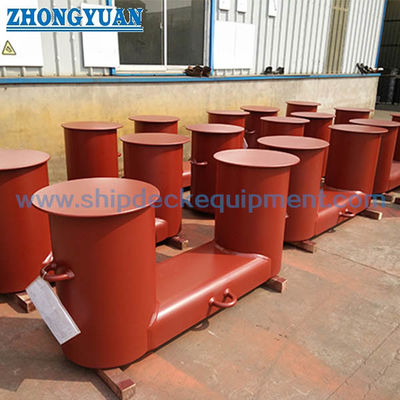

Dessin général et photos du produit
Commande
Spécifiez: Type (Type B) Taille Matériau Revêtement Certification
Questions fréquentes
Q1: Qu'est-ce qu'un poteau de type B?
R: Le type B est la configuration de plus grande capacité au sein du CB/T 169, avec une double structure de plaque de base pour une meilleure répartition de la charge et une meilleure stabilité structurelle.
Q2: Pourquoi la conception inclinée?
R: empêche le glissement de la corde pendant le mouvement du navire.
Q3: Comment choisir la taille?
R: Basé sur le diamètre de la corde et le SWL requis.
