Plate-forme en aluminium Marine Outfitting d'OIN 5488 Marine Accommodation Ladder With Fixed
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| La norme:: | Pour l'utilisation de la méthode ISO 5488:2015, Résolution A.1045 ((27) de l'OMI, accords de transfe | Matériau:: | L'aluminium, l'acier doux; |
|---|---|---|---|
| Étape suivante:: | Marche à arc fixe, anti-dérapant ; | Distance entre les appuis:: | pas plus de 1500 mm; |
| Hauteur du manche:: | au moins 1000 mm d'espacement uniforme; | Longueur nominale:: | 3.6 m à 18 m par incréments de 0,6 m; au-dessus de 18 m par incréments de 0,6 m; |
| Largeur :: | 600 mm; | Distance de pas:: | 300 mm et 350 mm; 300 mm pour une longueur nominale n'excédant pas 18 m et environ 350 mm pour une l |
| Angle d'utilisation:: | 0-55 degrés Avec les marches horizontales, l'échelle doit fonctionner en toute sécurité à un angle d | Charge de conception:: | 735 N à chaque marche ; Échelle de logement du pilote : 1 470 N sur deux marches intermédiaires simu |
| Le moteur et le treuil: | treuil à moteur pneumatique pneumatique, treuil à moteur antidéflagrant, treuil à moteur électrique | Traitement de surface:: | traitement par oxydation anodique; |
| Certificats de classe:: | UE MED, approbation de type CE, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| Surligner: | échelle de coupée marine d'OIN 5488,échelle de coupée marine pilote,bateau d'échelle de coupée d'OIN 5488 |
||
Description de produit
Plate-forme en aluminium Marine Outfitting de Marine Accommodation Ladder With Fixed de pilote de vol simple d'OIN 5488
Description :

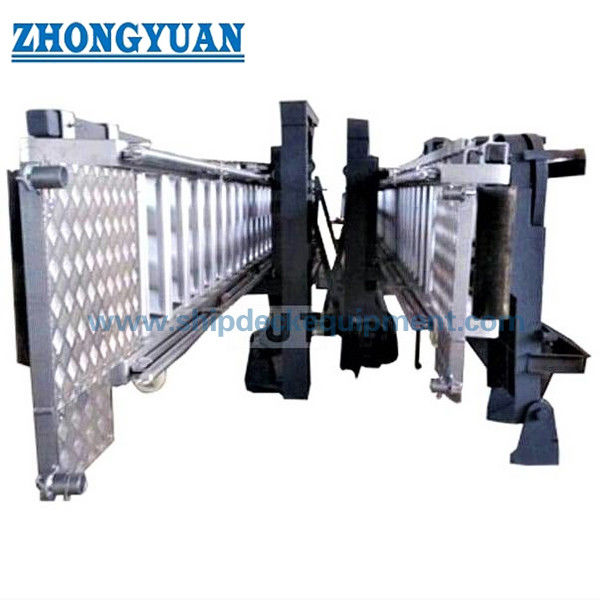

L'échelle de coupée pilote en aluminium de vol simple d'ensemble complet d'OIN 5488 avec la plate-forme fixe est employée sur les navires marchands (à l'exclusion des paquebots) pour permettre à l'équipage et aux pilotes de s'embarquer et débarquer sans risque. Elle se compose de cadre d'échelle, plate-forme supérieure, abaissent la plate-forme, courrier, davier, le dispositif filet de sécurité et tournant, dispositif étroit, balustrade, treuil (treuil de moteur électrique, treuil pneumatique de moto ou treuil manuel). Le treuil est utilisé pour se soulever, pour abaisser l'échelle et pour tourner l'échelle entière avec la plate-forme en position de stockage. Les balustrades sont pliables ou démontables.
Spécifications techniques principales :
- Norme : 5488:2015 d'OIN, résolution A.1045 (27), dispositions pilotes d'OMI de transfert ;
- Matériel : Acier en aluminium et doux ;
- Étape : Étape fixe d'arc, anti glissement ;
- Distance entre les supports : pas plus de 1500 millimètres ;
- Taille de balustrade : moins de 1000 millimètres également espacés ;
- Longueur nominale : 3,6 m à 18 m dans des augmentations de 0.6m ; au-dessus de 18 m dans des augmentations de 0,6 m ;
- Largeur : 600 millimètres ;
- Les étapes distancent : 300mm et 350 millimètres ; 300 millimètres pour la longueur nominale de pas plus de 18 m, et environ 350 millimètres pour la longueur nominale de plus de 18 M.
- Angle d'utilisation : 0-55 le degré avec les étapes horizontales, l'échelle fonctionnera sans risque sous un angle de 55° à partir de l'horizontal. Selon les conditions de la résolution A.1045 (27) d'OMI, l'échelle de coupée pilote fonctionnera sans risque sous un angle de 45° à partir de l'horizontal.
- Charge de calcul : 735 N sur chaque étape ; Lader pilote de logement : N 1470 sur des étapes de l'intermédiaire deux simultanément
- Treuil et moteur : treuil entraîné par un moteur électrique pneumatique d'air, treuil entraîné par un moteur électrique de preuve explosive, treuil actionné par moteur électrique
- Préparation de surface : Traitement d'oxydation anodique ;
- Certificats de classe : MED d'UE, homologation de l'EC, CCS, NK, BV, ABS, DNV-GL, LR, Kr, IRS, RS, RINA.
Paramètres techniques principaux :
| Numérotez de Étapes |
L1 (millimètre) |
Max. Height (H : millimètre) |
L (millimètre) |
H (millimètre) |
Poids (kilogramme) |
| 12 | 3600 | 3500 | 5290 | 250 | 320 |
| 14 | 4200 | 4100 | 5890 | 250 | 330 |
| 16 | 4800 | 4590 | 6490 | 250 | 340 |
| 18 | 5400 | 5080 | 7090 | 250 | 530 |
| 20 | 6000 | 5800 | 7690 | 250 | 560 |
| 22 | 6600 | 6300 | 8290 | 250 | 580 |
| 24 | 7200 | 6800 | 8890 | 250 | 600 |
| 28 | 8400 | 7800 | 10090 | 250 | 780 |
| 32 | 9600 | 8800 | 11290 | 250 | 850 |
| 36 | 10800 | 9800 | 12490 | 320 | 890 |
| 40 | 12000 | 10800 | 13690 | 320 | 970 |
| 44 | 13200 | 11800 | 14890 | 350 | 1180 |
| 48 | 14400 | 12800 | 16090 | 350 | 1260 |
| 52 | 15600 | 13800 | 17290 | 420 | 1370 |
Dessin de la plate-forme en aluminium Marine Outfitting de Marine Accommodation Ladder With Fixed de pilote de vol simple d'OIN 5488
