Vue d'ensemble du produit

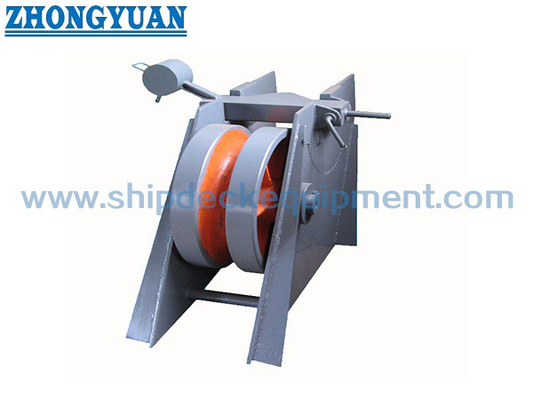

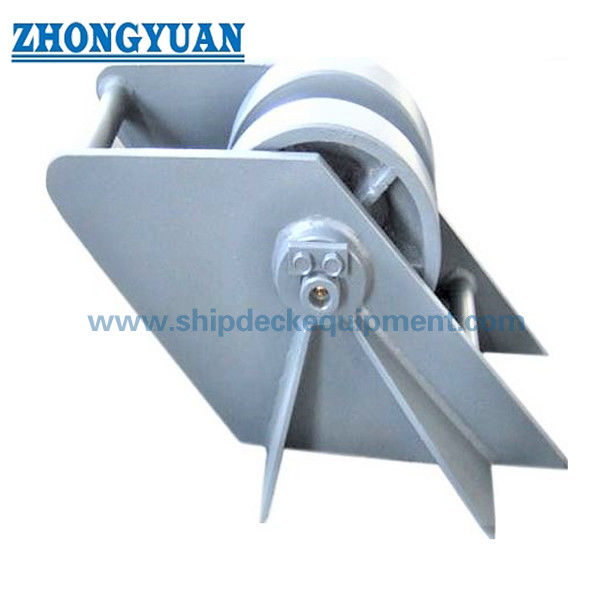

La roue à rouleaux CB/T 290 est un guide de chaîne de pont de navire utilisé pour contrôler la direction de marche de la chaîne d'ancrage dans le dispositif de manutention de l'ancrage.Il est principalement utilisé pour le guidage de la chaîne gauche-droite et le mouvement plus lisse de la chaîneDans une disposition typique de pont,il est installé avec un bouchon de chaîne de guillotine en acier coulé et placé entre le bouchon de chaîne et la frange d'ancrage selon le dessin du navire.

La roue à rouleaux est conçue pour des chaînes d'ancrage de 12,5 mm à 68 mm de diamètre nominal et peut être fournie avec montage sur pont soudé ou montage à boulons selon les exigences d'installation.Une roue en acier coulé tourne autour d'un arbre bien huilé.Les détails de montage finaux, la direction du conducteur de la chaîne, le renforcement du pont,et la portée du certificat doit être confirmée conformément au dessin du projet.

Spécifications rapides

• Fonction du produit: guide à rouleaux de la chaîne d'ancrage → guide la direction de la chaîne d'ancrage et aide la chaîne à se déplacer en douceur; il ne s'agit pas d'un bouchon de chaîne.
• Norme: CB/T 290-1995 → référence pour la sélection des modèles, des dimensions principales et du poids des rouleaux à rouleaux de la chaîne d'ancrage des navires.
• Installation typique: entre le bouchon de la chaîne de guillotine en acier coulé et le pare-brise d'ancrage → utilisé comme guide de la chaîne dans l'arrangement de l'ancrage du pont.
• La plage de diamètre de la chaîne: 12,5 mm à 68 mm → couvre les tailles courantes de chaînes d'ancrage de petits et moyens navires dans le tableau fourni.
• Variété de poids: 12,7 kg à 832,3 kg → utile pour la manutention, l'emballage, l'estimation du fret et la planification de l'installation sur le pont.
• Matériaux principaux: acier coulé ZG230-450, acier inoxydable et acier C-Mn selon les spécifications fournies → la portée finale des matériaux doit être confirmée avant la commande.
• Lubrification de l'arbre: dispositif bien graissé → permet une rotation flexible du rouleau et une maintenance plus facile.
• Traitement de surface: Sa 2.5 soufflage + une couche de primer d'atelier époxy comme référence → finition polie, galvanisée ou personnalisée peut être discutée selon les exigences du projet.

Principaux paramètres techniques

Guide de sélection et d'enquête

Étape 1: Confirmer la roue de roulement CB/T 290-1995 et sélectionner le type 14 à 68 en fonction du diamètre nominal de la chaîne d'ancrage.

Étape 2: Confirmer l'arrangement du pont, en particulier le câble de la chaîne entre le bouchon de la guillotine en acier coulé et le pare-brise.

Étape 3: Confirmer si la roue à rouleaux sera soudés sur le pont ou boulonné à la fondation de montage; le renforcement du pont et les détails de boulon / soudure doivent suivre le dessin du navire.

Étape 4: Vérifiez la direction du conducteur de la chaîne, le type de bouchon de la chaîne, la position du pare-brise et si le rouleau est nécessaire pour une nouvelle construction, un remplacement ou une réparation.

Étape 5: Confirmer les exigences en matière de matériaux, la disposition de la lubrification de l'arbre, le traitement de surface et toute autre exigence en acier inoxydable ou galvanisé avant le devis.

Étape 6: Confirmer la portée du certificat avant la commande: certificat de fabricant, certificat de matériau, certificat de classe, inspection de témoins ou autre exigence du projet.

Étape 7: Indiquez la quantité, la destination de livraison, le délai de livraison requis, le dessin de l'analyse générale, le dessin d'installation et les photos de référence, le cas échéant.

La structure

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

Les avantages de la chaîne de guidage et de l'ingénierie

• Le produit est conçu comme un guide de la chaîne d'ancrage pour le contrôle de la direction.
• La roue à rouleaux aide à guider la chaîne d'ancrage à gauche ou à droite dans l'arrangement de plomb du pont, réduisant ainsi le tirage direct de la chaîne sur les structures fixes du pont.
• Un arbre bien graissé permet à la roue de tourner plus flexiblement pendant le mouvement de la chaîne, ce qui est important pour un passage en douceur de la chaîne d'ancrage et un accès de maintenance.
• Le produit peut être disposé avec un bouchon de chaîne de guillotine en acier fondu et une trémie d'ancrage, mais la position réelle doit suivre le dessin GA du navire et la disposition de l'équipement de pont.
• La gamme de tailles fournie de type 14 à type 68 permet de sélectionner par diamètre de la chaîne au lieu d'utiliser un guide surdimensionné sans vérifier la voie de conduite de la chaîne.
• Le montage soudé ou boulonné peut être discuté en fonction de la structure du navire; le renforcement du pont, le support de montage, la qualité du boulon et les détails de soudage doivent être confirmés par le chantier naval ou le bureau de conception.
• La préparation de surface telle que le soufflage Sa 2.5 et le primer d'atelier époxy aident à préparer le produit pour les systèmes de revêtement marins, tandis que le revêtement final doit suivre les spécifications de peinture du récipient.

Attributs personnalisés

• Norme: CB/T 290-1995 → utilisée comme référence principale pour le modèle, les dimensions et le poids des rouleaux à chaîne d'ancrage.
• Type de produit: roue à rouleaux à chaîne d'ancrage → guide de direction de la chaîne pour les arrangements d'ancrage sur le pont, pas un bouchon de chaîne.
• Diamètre de la chaîne: 12,5×68 mm → sélectionnez le type de roue à rouleaux en fonction de la taille nominale de la chaîne d'ancrage dans le dessin du récipient.
• Position d'installation: entre le bouchon de la chaîne et le pare-brise de l'ancrage → disposition typique lorsqu'il est utilisé avec le bouchon de la chaîne de guillotine en acier coulé; la position finale doit être confirmée par le dessin GA.
• Forme de montage: soudé sur le pont ou monture à boulons → confirmer la méthode d'installation, la fondation et le renforcement avant la production.
• Matériau de la roue: acier coulé ZG230-450 selon les spécifications fournies → la traçabilité du matériau final et la portée du certificat doivent être confirmées avant la commande.
• Paroi latérale / Matériau de support: acier doux ou acier C-Mn selon les spécifications fournies → la qualité réelle de l'acier doit suivre les exigences du projet.
• Lubrification de l'arbre: l'arbre bien graissé → permet une rotation flexible du rouleau et aide à réduire la difficulté d'entretien.
• Traitement de surface: Sa 2,5 soufflage + imprégnation epoxy, finition polie, galvanisée ou personnalisée → système de revêtement final doit être confirmé par les spécifications du projet.
• Exigence de certificat: disponible selon les exigences du projet → l'approbation de la classe ou l'inspection des témoins doivent être confirmées avant le devis.

Comment fonctionne- t- il?

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

Applications

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

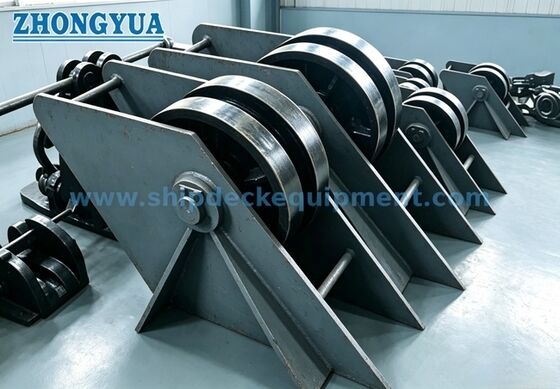

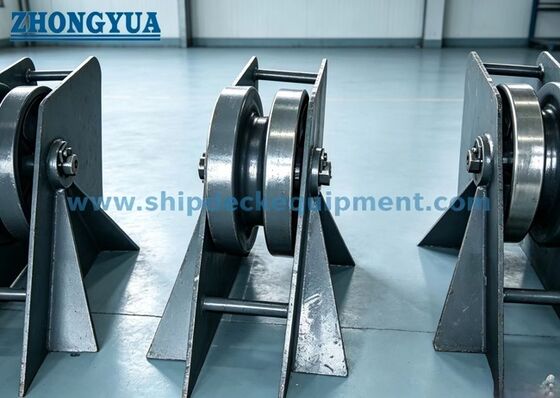

Dessin et photos

Questions fréquentes

Q1: La roue à rouleaux CB/T 290 est-elle un bouchon de chaîne?

R1: Non. Ce produit sert à orienter la direction de la chaîne d'ancrage et à faciliter le mouvement de la chaîne.La prise ou le verrouillage de la chaîne doit être assuré par le bouchon de la chaîne d'ancrage correspondant selon la disposition du récipient..

Q2: Comment choisir le bon type de roue à rouleaux?

R2: Sélectionnez le type en fonction du diamètre nominal de la chaîne d'ancrage, de la direction de conduite de la chaîne, de la disposition du pont, de la position du bouchon de la chaîne, de la position du pare-brise et de l'espace de montage disponible.Le tableau fourni fournit les principales dimensions et le poids pour la sélection initiale et le devis.
