70 ′′132mm Bar Roller Chain Stopper JIS F2031 Chaîne d'ancrage de chargement pour le navire
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipment |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TT, LC |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Norme technique: | JIS F2031-1998 | Taper: | Type de cliquet à rouleau |
|---|---|---|---|
| Taille de la chaîne: | 70-132 millimètres | Lieu d'origine: | Acier doux, acier C-Mn, acier inoxydable, acier moulé, fonte nodulaire, acier forgé, |
| Traitement de surface: | Sablage à S2,5 + une couche d'apprêt époxy d'atelier, traitement de surface personnalisé dis | Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Autres: | Peut être personnalisé selon la demande du chantier naval | Poids401 à 2900kg ;: | 932 à 4840 kg |
| Taille nominale:: | 73 - 132 | ||
| Mettre en évidence: | JIS F2031 Fermeture de câble de chaîne,Équipement d'amarrage des navires bouchons de câbles de chaîne,Tape à câbles en chaîne de type barre de roulement |
||
Description de produit

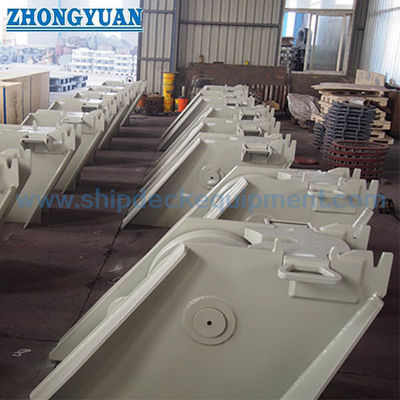

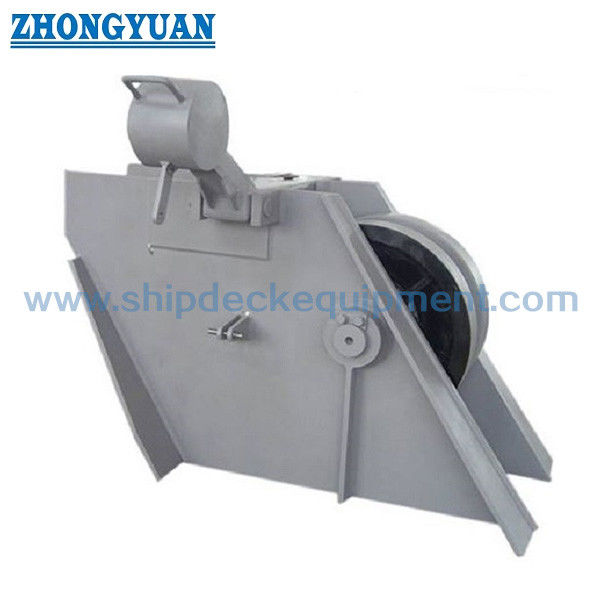

Butée de chaîne à barre roulante 70-132 mm | Maintien de charge de chaîne d'ancre JIS F2031 pour navire
Présentation du produit
La butée de chaîne de type barre roulante est un composant de sécurité essentiel dans les systèmes d'ancrage, utilisé pour maintenir la chaîne d'ancre et transférer la charge du guindeau à la structure du navire.
Conçu conformément à la norme JIS F2031-1998, il est doté d'un mécanisme à rouleau et à taquet pour un verrouillage fiable de la chaîne sous charge.
La conception prend en compte l'angle d'inclinaison de la chaîne du fourreau au guindeau, assurant un engagement en douceur et une réduction de la charge d'impact.
Spécifications rapides
- Taille de chaîne : 70-132 mm → Définit la compatibilité de la chaîne d'ancre
- Norme : JIS F2031-1998 → Conformité à la conception marine
- Fonction : Maintien de charge → Transfère la charge du guindeau
- Plaque latérale : Renforcée → Améliore la résistance structurelle
- Taquet : Acier forgé → Haute dureté et résistance à l'usure
- Palier : Coussinet en cuivre → Améliore la durabilité
- Arbre de rouleau : Lubrifié → Réduit l'usure
- Fonctionnement : Contrepoids / vérin hydraulique → Permet l'ouverture et la fermeture du taquet lourd
- Matériau : Acier haute résistance → Performance intensive
- Optionnel : Crochet de chaîne → Fonction de fixation supplémentaire
Paramètres techniques principaux
| N° | Diamètre de la chaîne d'ancre applicable | Flanc du corps | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| N° | Rouleau | Axe de taquet | Axe de rouleau | Bague | Rondelle | Pied de soudure | Référence | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Masse calculée (kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Guide de sélection
Étape 1 – Sélectionner la taille de chaîne → 70-132 mm en fonction de la chaîne d'ancre
Étape 2 – Confirmer l'exigence de charge → Doit correspondre à la charge de l'ancre
Étape 3 – Confirmer l'angle de la chaîne (entrée/sortie) → Assurer l'alignement avec le fourreau et le guindeau
Étape 4 – Confirmer la hauteur et la longueur → Adapter la disposition du pont et l'espace d'installation
Étape 5 – Vérin hydraulique optionnel → Pour un fonctionnement intensif et la sécurité
Étape 6 – Crochet de chaîne optionnel → Exigence de fixation supplémentaire
Structure et composants
Flanc renforcé | Rouleau | Taquet forgé | Arbre lubrifié | Palier à coussinet en cuivre | Contrepoids | Vérin hydraulique (optionnel)
Attributs personnalisés
- Taille de chaîne : 70-132 mm → Compatibilité
- Fonction de charge : Maintien d'ancre → Sécurité
- Plaque latérale : Renforcée → Résistance
- Taquet : Forgé → Résistance à l'usure
- Palier : Coussinet en cuivre → Durabilité
- Fonctionnement : Contrepoids / Hydraulique → Manipulation facile
- Matériau : Acier haute résistance → Intensif
- Optionnel : Crochet de chaîne → Verrouillage supplémentaire
- Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant
Guide de demande
Fournir la taille de la chaîne, l'angle d'inclinaison de la chaîne, les dimensions du pont, l'exigence de charge et la méthode de fonctionnement préférée (manuelle ou hydraulique).
Comment ça marche
La chaîne d'ancre passe sur le rouleau et est bloquée par le taquet. Le contrepoids ou le vérin hydraulique facilite l'ouverture et la fermeture, assurant un fonctionnement sûr et efficace.
Applications
Système d'ancrage de navire | Maintien de chaîne intensive
Certifications et avantages
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant ; structure renforcée, taquet forgé, fonctionnement assisté par hydraulique, alignement optimisé de la chaîne.
Dessin et photos
Dessin d'ensemble | Disposition d'installation | Photos du produit
Commande
MOQ : 1 | Livraison : 60-120 jours | Personnalisation disponible
FAQ
Q1 : Comment le taquet lourd est-il actionné ?
R : Il peut être actionné par un contrepoids ou un vérin hydraulique pour une manipulation plus sûre et plus facile.
Q2 : Pourquoi utiliser un taquet forgé ?
R : Il offre une dureté plus élevée, une meilleure résistance à l'usure et une durée de vie plus longue.
Q3 : Quels paramètres sont requis pour la sélection ?
R : La taille de la chaîne, l'angle d'inclinaison de la chaîne, l'espace sur le pont et l'exigence de charge sont des facteurs clés.
Q4 : Pourquoi une butée de chaîne est-elle nécessaire dans le système d'ancrage ?
R : Elle transfère la charge de l'ancre du guindeau à la structure du navire, protégeant le guindeau de la charge lourde continue.
Q5 : Qu'est-ce qui rend cette butée adaptée à un fonctionnement intensif ?
R : Les plaques latérales renforcées, le taquet forgé et les paliers à coussinet en cuivre garantissent une résistance élevée, une résistance à l'usure et une longue durée de vie.
