Butée de chaîne à rouleaux pour chaîne d'ancre de 70–132 mm | JIS F2031 Maintien de charge de chaîne d'ancre pour navire
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme technique: | JIS F2031-1998 | Le type: | Type de cliquet à rouleau |
|---|---|---|---|
| Taille de la chaîne: | 70-132 millimètres | Matériels: | Acier doux, acier C-Mn, acier inoxydable, acier moulé, fonte nodulaire, acier forgé, |
| Traitement de surface: | Sablage à S2,5 + une couche d'apprêt époxy d'atelier, traitement de surface personnalisé dis | Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. |
| Autres: | Peut être personnalisé selon la demande du chantier naval | Poids401 à 2900kg ;: | 932 à 4840 kg |
| Taille nominale:: | 73 - 132 | ||
| Mettre en évidence: | JIS F2031 Fermeture de câble de chaîne,Équipement d'amarrage des navires bouchons de câbles de chaîne,Tape à câbles en chaîne de type barre de roulement |
||
Description de produit
Le type de bouchon de chaîne à rouleaux pourChaîne d'ancrage de 70132 mmJIS F2031 Chaîne d'ancrage de chargement pour navire
Vue d'ensemble du produit
Le bouchon de la chaîne de type rouleau est un élément essentiel de sécurité dans les systèmes d'ancrage, utilisé pour maintenir la chaîne d'ancrage et transférer la charge de l'écrou vers la structure du navire.
Conçu conformément à la norme JIS F2031-1998, il est équipé d'un mécanisme à rouleaux et à chenilles pour un verrouillage fiable de la chaîne sous charge.
La conception prend en compte l'angle de conduction de la chaîne du tuyau à l'éolienne, assurant un engagement en douceur et une charge d'impact réduite.
Spécifications rapides
- Taille de la chaîne: 70132 mm → Définit la compatibilité de la chaîne d'ancrage
- Norme: JIS F2031-1998 → Conformité à la conception des navires
- Fonction: Tenue de la charge → Transfert de la charge depuis le vent
- Plaque latérale: renforcée → améliore la résistance structurelle
- Chien: acier forgé → Haute dureté et résistance à l'usure
- Porteur: Bois de cuivre → Améliore la durabilité
- Arbre à rouleaux: lubrifié → réduit l'usure
- Opération: contrepoids / cylindre hydraulique → Permet l'ouverture et la fermeture du chien lourd
- Matériau: acier à haute résistance → performances de travail lourd
- Optionnel: Crochet de chaîne → Fonction de fixation supplémentaire
Principaux paramètres techniques
| Je ne veux pas. | Diamètre de la chaîne d'ancrage appliquée | Cadre latéral du corps | ||||||||||||||
| B. Pour | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | R1 | T2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| Je ne veux pas. | Des rouleaux | Arbre à rouleaux | Arbre à rouleaux | Les arbustes | Machine à laver | Pieds de soudure | Références | |||
| D | d | L6 | d2 | - 7 | T3 | d1 | T4 | f | Masse calculée ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Guide de sélection
Étape 1 Choisir la taille de la chaîne → 70 132 mm en fonction de la chaîne d'ancrage
Étape 2 Confirmer la charge requise → La charge d'ancrage doit correspondre
Étape 3: confirmer l'angle de la chaîne (entrée/sortie) → s'assurer de l'alignement avec le tuyau et le pare-brise
Étape 4 Confirmer la hauteur et la longueur → Adapter la disposition du pont et l'espace d'installation
Étapes 5
Étapes 6
Structure et composants
Cadre latéral renforcé. Roller. Chien forgé. Arbre lubrifié.
Attributs personnalisés
- Taille de la chaîne: 70132 mm → Compatibilité
- Fonction de charge: retenue de l'ancre → Sécurité
- Plaque latérale: renforcée → forte
- Chien: forgé → résistant à l'usure
- Portant: Bois de cuivre → Durabilité
- Opération: contrepoids / hydraulique → manipulation facile
- Matériau: acier à haute résistance → acier lourd
- Optionnel: crochet à chaîne → verrouillage supplémentaire
- Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant
Guide de l'enquête
Indiquer la taille de la chaîne, l'angle de conduction de la chaîne, les dimensions du pont, les exigences de charge et la méthode d'exploitation préférée (manuelle ou hydraulique).
Comment fonctionne- t- il?
La chaîne d'ancrage passe au-dessus du rouleau et est verrouillée par le chien.
Applications
Système d'ancrage du navire.
Certifications et avantages
Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai des fabricants; structure renforcée, chien forgé, fonctionnement assisté par hydraulique, alignement optimisé de la chaîne.
Dessin et photos

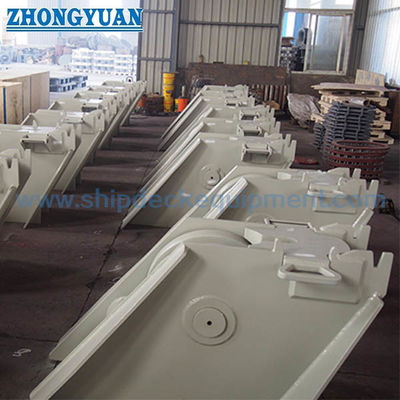

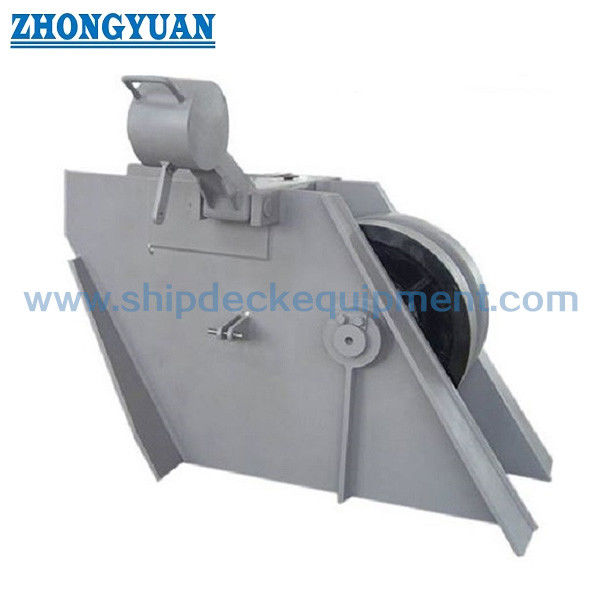

Le dessin de l'installation. Photos du produit.
Commande
MOQ:1. Livraison: 60 à 120 jours. Personnalisation disponible
Questions fréquentes
Q1: Comment fonctionne le chien lourd?
R: Il peut être actionné par contrepoids ou cylindre hydraulique pour une manipulation plus sûre et plus facile.
Q2: Pourquoi utiliser un chien forgé?
R: Il offre une dureté plus élevée, une résistance à l'usure et une durée de vie plus longue.
Q3: Quels paramètres sont requis pour la sélection?
R: La taille de la chaîne, l'angle d'inclinaison de la chaîne, l'espace sur le pont et la charge requise sont des facteurs clés.
Q4: Pourquoi un bouchon de chaîne est-il nécessaire dans le système d'ancrage?
R: Il transfère la charge d'ancrage de l'écrou vers la structure du navire, protégeant l'écrou contre une charge lourde continue.
Q5: Qu'est-ce qui rend ce bouchon adapté au fonctionnement lourd?
R: Les plaques latérales renforcées, les paliers forgés et les roulements en cuivre assurent une résistance élevée, une résistance à l'usure et une longue durée de vie.
