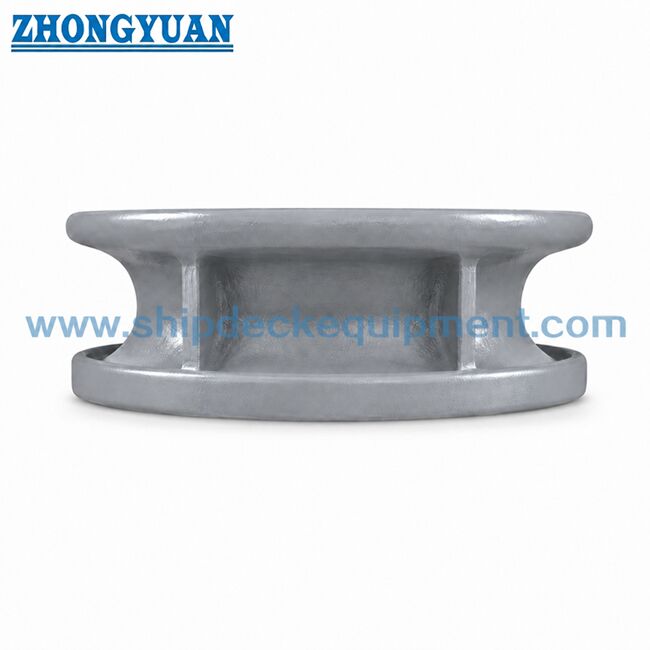

150×300 mm monté sur le rempart, à ouverture ronde, en acier coulé, pour l'amarrage.
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |

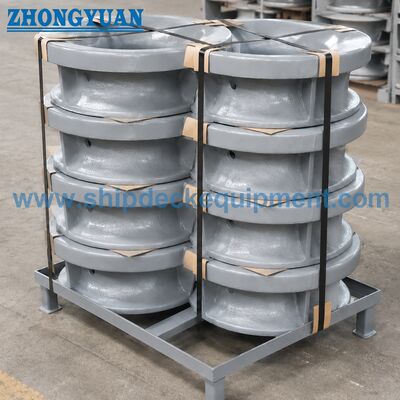

| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Le type: | Type B | Matériels: | Moulage d'acier C-Mn, moulage d'acier inoxydable, peut également fournir de l'acier spéc |
|---|---|---|---|
| Norme technique: | JIS F 2007-1976 | Poids: | 17,5-45,5 kg |
| Traitement de surface: | Sandblasting à S2.5 + une couche d'époxy premier magasin, galvanisé, poli, traitement de surface per | Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat de test des fabricants. |
| Mettre en évidence: | La valeur de l'équipement doit être déterminée en tenant compte de l'évolution de la température.,Pièces en acier coulé à ouverture ronde,Guide de la corde d'amarrage du navire JIS type B |
||
Description de produit
150–300 mm Chaumard de basting à ouverture ronde en acier moulé | JIS F 2007-1976 Type B
Présentation du produit
Le chaumard de basting JIS F 2007 Type B est un guide-cordage en acier moulé avec une ouverture ronde. Il est installé sur le basting du navire pour guider les aussières à travers une ouverture circulaire compacte et fournir un rayon de contact lisse pour le contrôle de la direction de l'aussière.
Comparé au Type A, le Type B a une plage de tailles plus courte de 150 à 300 et un passage de cordage rond plus compact. Il convient aux postes d'amarrage de basting de petite et moyenne taille où le plan du navire nécessite une ouverture circulaire plutôt qu'une ouverture ovale longue.
Spécifications rapides
• Type : JIS F 2007 Type B à ouverture ronde → guide-cordage circulaire compact pour postes d'amarrage sur basting.
• Plage de tailles nominales : 150 à 300 → axé sur les arrangements d'amarrage de petite et moyenne taille.
• Norme : JIS F 2007-1976 → référence pour les dimensions et la désignation du Type B.
• Matériau standard : acier moulé SC42 selon JIS G 5101 → acier moulé C-Mn, acier inoxydable ou acier spécial peuvent être discutés.
• Masse calculée : 17,5 à 45,5 kg → utile pour l'estimation de la manutention, de l'emballage, de l'installation et du fret.
• Traitement de surface : sablage Sa2.5 + primaire d'atelier époxy pour acier moulé → le polissage est normalement limité aux surfaces de contact en acier inoxydable.
• Focus de fabrication : rayon de contact d'ouverture ronde, intégrité du moulage, contrôle de la zone de soudure et réduction du risque de fissures des parois minces.
Paramètres techniques principaux
Dimensions principales de la page web pour le chaumard d'amarrage JIS F 2007 Type B. Les dimensions sont en mm sauf indication contraire.
|
Taille nominale |
L |
L1 |
L2 |
B |
C |
R3 |
T |
Nombre de nervures |
Jambe de soudure |
Masse calculée (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17,5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23,5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37,5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45,5 |
Le diamètre de cordage de référence doit être vérifié par rapport à l'arrangement d'amarrage du navire et aux spécifications du projet.
|
Taille nominale |
Diamètre de cordage en manille applicable (mm, référence) |
Diamètre de câble d'acier applicable (mm, référence) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22,4 (6x12) |
| 300 | 70 | 24 (6x24) |
Guide de sélection et de demande
Étape 1 : Confirmer l'ouverture ronde JIS F 2007 Type B et la taille nominale de 150 à 300 en fonction du diamètre du cordage et du plan du navire.
Étape 2 : Confirmer si la disposition du basting nécessite une ouverture circulaire compacte plutôt que l'ouverture ovale plus longue du Type A.
Étape 3 : Confirmer la structure du basting, l'état de soudure et le renforcement environnant, en particulier pour les zones à paroi mince et adjacentes à la soudure.
Étape 4 : Confirmer l'exigence de matériau : acier moulé SC42, acier moulé C-Mn, acier inoxydable ou acier spécial.
Étape 5 : Confirmer le traitement de surface, l'exigence de polissage, la portée du certificat, le contrôle de l'inspection, la quantité, la destination et le délai de livraison.
Étape 6 : Fournir le dessin d'installation, le dessin de la structure du basting ou des photos de référence si disponibles.
Structure
Ouverture de cordage ronde | Corps en acier moulé | Arrangement soudé sur basting | Rayon de contact de cordage lisse | Zone de contact soudée | Nervures selon la norme | Primaire d'atelier ou finition en acier inoxydable
Avantages de conception et de qualité
• L'ouverture ronde offre un passage de cordage compact là où l'arrangement du basting nécessite un guide circulaire au lieu de l'ouverture ovale plus longue du Type A.
• Les zones de contact du cordage sont arrondies, dressées et lissées après le moulage pour réduire les contacts locaux aigus et favoriser la protection du cordage.
• La qualité du moulage est contrôlée selon les critères acceptés pour les moulages marins, avec un accent sur les performances, la qualité de soudure et l'acceptation de l'inspection.
• La zone de 50 mm adjacente à la soudure du corps moulé est contrôlée et dressée selon les besoins pour réduire les indications nuisibles près de l'interface de soudure.
• Comme le Type B n'est fourni que dans les tailles 150 à 300, le contrôle de l'épaisseur de paroi et de l'interface de soudure est particulièrement important pendant la production et l'installation.
• Une analyse par éléments finis (FEA) peut être utilisée pour vérifier la concentration de contraintes autour de l'ouverture ronde, des nervures et de la zone de support soudée lorsque nécessaire.
Attributs personnalisés
- Norme : JIS F 2007-1976 → à utiliser lorsque le chantier naval ou les spécifications de conception exigent des dimensions de tuyau d'amarrage / chaumard d'amarrage conformes à la norme JIS.
- Type : Type B à ouverture ronde → convient pour un passage de cordage circulaire compact à travers le basting.
- Taille nominale : 150 / 200 / 250 / 300 → à sélectionner en fonction du diamètre du cordage, de l'espace disponible sur le basting et du plan du navire.
- Matériau : acier moulé SC42 comme référence standard → acier moulé C-Mn, acier inoxydable ou acier spécial peuvent être discutés.
- Traitement de surface : sablage Sa2.5 + primaire d'atelier époxy → la finition polie s'applique principalement aux surfaces de contact en acier inoxydable lorsqu'elle est spécifiée.
- Contrôle de la zone de soudure : 50 mm autour de l'interface de soudure → contrôlé pour réduire les indications nuisibles affectant la qualité de soudure.
- Exigence de certificat : certificat du fabricant ou certificat de classification selon la commande → l'inspection de classe doit être confirmée avant le devis.
Fonctionnement
Alignement de l'ouverture du basting → Le cordage passe à travers le chaumard rond → Le rayon de contact lisse guide la direction du cordage → Le corps moulé transfère la force de contact locale à la structure soudée du basting → Inspection et revêtement après installation
Applications
Petits navires | Navires de travail | Remorqueurs | Barges | Navires de service | Ouvertures de cordage de basting | Postes d'amarrage portuaires | Remplacement des chaumards JIS F 2007 Type B
Certifications & Avantages
Les certificats peuvent être organisés selon les exigences du projet, la portée de l'inspection, la traçabilité des matériaux et la procédure d'approbation de la société de classification.
Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.
Dessin & Photos
FAQ
Q1 : Quelle est la principale différence entre JIS F 2007 Type A et Type B ?
R1 : Le Type A a une ouverture ovale et couvre les tailles 150 à 500. Le Type B a une ouverture ronde et couvre les tailles 150 à 300. Le choix dépend du chemin du cordage, de la disposition de l'ouverture du basting et du dessin de conception du navire.
Q2 : Pourquoi le contrôle de la zone de soudure est-il important pour le Type B tailles 150 à 300 ?
R2 : Les tailles du Type B sont relativement compactes et peuvent avoir des sections de paroi plus minces près de l'interface de soudure. Un moulage contrôlé, un dressage et une préparation de la zone de soudure aident à réduire le risque de fissures lors du soudage sur chantier.
Q3 : Quelles informations sont nécessaires avant le devis pour le Type B ?
R3 : Confirmer le type, la taille nominale, le matériau, le traitement de surface, la quantité, l'exigence de certificat, le dessin d'installation, la destination et le délai de livraison. La portée de l'inspection de classe doit être confirmée avant le devis.
