Vérin hydraulique pour vérin hydraulique de grue à flèche articulée hydraulique
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan |
| Certification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numéro de modèle: | Standard et adapté aux besoins du client |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | As per quotation |
| Détails d'emballage: | Palette ou adapté aux besoins du client |
| Délai de livraison: | Selon l'offre |
| Conditions de paiement: | TTT, L/C, etc. |
| Capacité d'approvisionnement: | Satisfaites aux besoins de clients |
|
Détail Infomation |
|||
| Surligner: | cylindre hydraulique de la grue 25MPa,Cylindre hydraulique marin de grue,Cylindre hydraulique mécanique d'OIN |
||
|---|---|---|---|
Description de produit

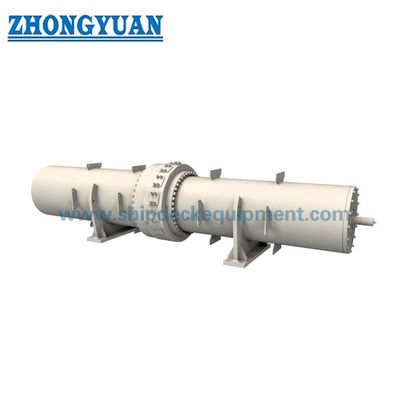

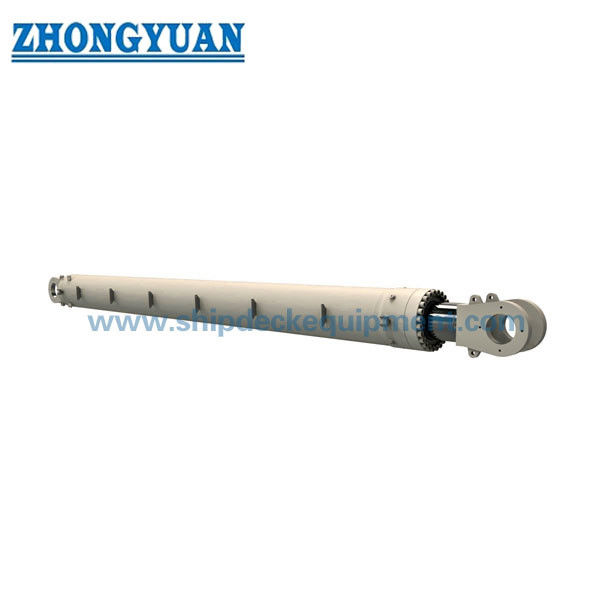

Cylindre hydraulique pour grue à flèche articulée hydraulique
La description
Le vérin hydraulique est un actionneur mécanique qui est utilisé pour donner une force pour faire fonctionner la flèche de la grue.Nous fournissons toutes sortes de vérins hydrauliques et combinés avec une unité de puissance hydraulique et d'autres accessoires pour créer un système hydraulique complexe pour navire d'ingénierie, navire de recherche, navire dragueur, barge fendue, etc.
Le vérin hydraulique marin est conçu pour l'environnement marin, la pression de travail est de 25MPa ou 28MPa, il est largement utilisé dans les équipements marins pour le couvercle de trappe, la grue, l'appareil à gouverner de gouvernail, la porte étanche à l'eau, le système hydraulique de canot de sauvetage.
Pièces principales du vérin hydraulique
- Cylindre baril
La fonction principale du corps du vérin est de maintenir la pression du vérin.Le corps du cylindre est principalement fabriqué à partir d'un tube sans soudure.Le corps du cylindre est rectifié et aiguisé à l'intérieur avec une finition de surface typique de 4 à 16 micropouces.Le piston va et vient dans le cylindre.
- Culasse
La fonction principale de la tête est d'enfermer la chambre de pression à partir de l'autre extrémité.La tête contient un dispositif d'étanchéité de tige intégré ou la possibilité d'accepter un presse-étoupe.La tête est reliée au corps au moyen de filetages, de boulons ou de tirants.Un joint statique est utilisé entre la tête et le canon.
- Base ou chapeau de cylindre
La fonction principale du capuchon est d'enfermer la chambre de pression à une extrémité.Le capuchon est relié au corps par soudage, filetage, boulons ou tirant.Les capuchons servent également de composants de montage de cylindre.La taille du capuchon est déterminée en fonction de la contrainte de flexion.Un joint statique est utilisé entre le capuchon et le baril (sauf construction soudée).
- Piston
La fonction principale du piston est de séparer les zones de pression à l'intérieur du canon.Le piston est usiné avec des rainures pour s'adapter aux joints et aux éléments de roulement en élastomère ou en métal.Ces joints peuvent être à simple effet ou à double effet.La différence de pression entre les deux côtés du piston provoque l'extension et la rétraction du cylindre.Le piston est fixé à la tige de piston au moyen de filetages, de boulons ou d'écrous pour transférer le mouvement linéaire.
Paramètres du vérin hydraulique :
| Trou D1 |
Canne à pêche D2 |
OD ré |
d3 H8 |
B | R | E1 | E2 | F | J | L1 | L0 |
| 100 | 70 | 121 | 50 | 45 | 55 | 65 | 65 | 90 | M45x2 | 40 | 370 |
| 110 | 70 | 133 | 50 | 45 | 60 | 70 | 70 | 95 | M45x2 | 40 | 385 |
| 125 | 80/90 | 152 | 60 | 55 | 70 | 80 | 80 | 105 | M60x2 | 60 | 420 |
| 140 | 90/100 | 168 | 70 | 60 | 75 | 85 | 85 | 115 | M60x2 | 60 | 455 |
| 150 | 85/90 | 180 | 70 | 60 | 80 | 90 | 90 | 120 | M60x2 | 60 | 470 |
| 160 | 100/110 | 194 | 80 | 65 | 85 | 100 | 100 | 130 | M68x2 | 70 | 505 |
| 180 | 110/125 | 219 | 90 | 70 | 95 | 110 | 110 | 140 | M68x2 | 70 | 545 |
| 200 | 125/140 | 245 | 100 | 80 | 105 | 120 | 130 | 165 | M75x2 | 80 | 595 |
| 220 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
| 225 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
| 250 | 160 | 299 | 125 | 95 | 130 | 140 | 140 | 175 | M90x2 | 100 | 670 |
| 280 | 180 | 340 | 140 | 110 | 150 | 170 | 170 | 210 | M105x3 | 110 | 750 |
| 300 | 200 | 356 | 150 | 130 | 160 | 180 | 180 | 220 | M125x3 | 130 | 810 |
| 320 | 220 | 394 | 160 | 140 | 170 | 200 | 200 | 240 | M135x3 | 140 | 870 |
Dessin de vérin hydraulique pour grue à flèche articulée hydraulique
