Bouton en caoutchouc de type D pour navires et terminaux maritimes
Aperçu du produit

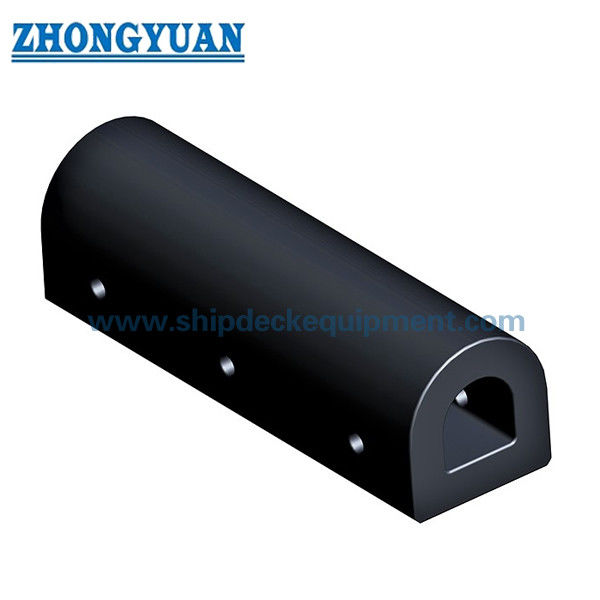

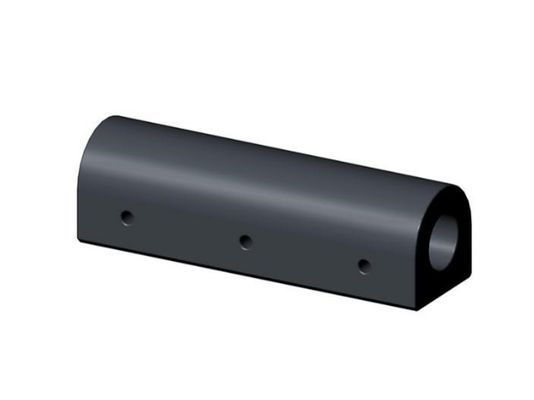

Le garde-boue en caoutchouc plein de type D pour navires et terminaux maritimes est un profilé compact en caoutchouc plein pour la protection latérale des navires, des quais et des quais. La famille comprend des variantes de profilés DD et DC : la configuration DD utilise un profil extérieur en forme de D avec une ouverture intérieure en forme de D, tandis que la configuration DC utilise un profil extérieur en forme de D avec un alésage central circulaire.
La gamme dimensionnelle fournie couvre des sections nominales d'environ 125 à 500 mm, avec des longueurs de référence catalogue de 1 000 mm et des longueurs plus importantes spécifiques au projet disponibles sur arrangement. La série de performances DC fournie fournit la force de réaction et l'absorption d'énergie à une compression de conception de 40 % pour les DC150 à DC500.
Spécifications rapides
- Famille de produits : garde-boue en caoutchouc plein de type D
- Configurations principales : Type DD | Type DC | Variante de profil spécial DO-B
- Hauteur / largeur de référence catalogue : environ 125 à 500 mm pour les profilés DD/DC
- Point de performance publié DC : compression de conception de 40 %
- Plage de réaction publiée DC : 82 à 273 kN par longueur de référence de 1 000 mm
- Plage d'énergie publiée DC : 1,9 à 21,5 kJ par longueur de référence de 1 000 mm
- Tolérance de performance catalogue : ±10 %
Structure et configuration
DD : profil extérieur en forme de D avec ouverture intérieure en forme de D | DC : profil extérieur en forme de D avec alésage central circulaire | DO-B : profil spécial à ouverture latérale / en arche fourni comme variante dimensionnelle distincte au sein de la famille plus large de profilés D.
Les garde-boue D et DC sont considérés comme des produits en caoutchouc plein moulés et vulcanisés. La terminologie générique antérieure de processus d'enroulement n'est pas utilisée pour cette famille.
Paramètres techniques principaux
Dimensions de référence fournies pour le profil DD / D
|
Type |
H |
B |
L |
Trous |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300–400 | 100–150 | 32,5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37,5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300–400 | 100–150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62,5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300–400 | 100–150 | 87,5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300–400 | 100–150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300–400 | 100–150 | 125 | 90 | 45 |
Type DD – Performances adoptées à 40 % de compression
Les valeurs de performance DD suivantes sont adoptées comme références catalogue du site Web Zhongyuan après vérification croisée d'ingénierie multi-sources et approbation par l'utilisateur. Les valeurs sont indiquées par mètre de longueur de garde-boue. L'acceptation de la commande finale suit la spécification de test / inspection du projet convenue.
|
Type |
Compression de conception (%) |
Force de réaction (kN/m) |
Absorption d'énergie (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83,2 | 3,50 |
| DD200 × 1000 | 40 | 105,7 | 4,61 |
| DD250 × 1000 | 40 | 132,2 | 6,40 |
| DD300 × 1000 | 40 | 158,4 | 9,50 |
| DD350 × 1000 | 40 | 184,8 | 11,2 |
| DD400 × 1000 | 40 | 211,2 | 16,1 |
| DD500 × 1000 | 40 | 316,8 | 36,0 |
Type DC – Performances publiées à 40 % de compression
|
Type |
Compression de conception (%) |
Force de réaction (kN) |
Absorption d'énergie (kJ) |
Tolérance |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1,9 | ±10 % |
| DC200 × 1000 | 40 | 109 | 3,4 | ±10 % |
| DC250 × 1000 | 40 | 136 | 5,4 | ±10 % |
| DC300 × 1000 | 40 | 165 | 7,7 | ±10 % |
| DC350 × 1000 | 40 | 189 | 10,5 | ±10 % |
| DC400 × 1000 | 40 | 218 | 14,0 | ±10 % |
| DC500 × 1000 | 40 | 273 | 21,5 | ±10 % |
Variante spéciale DO-B
|
Type |
B |
B1 |
H |
d |
h |
C |
Q |
L max. |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤2600 |
Guide de sélection et de demande
Étape 1 – Confirmer le profil requis : DD, DC ou DO-B selon la géométrie du navire / quai et l'exigence de remplacement.
Étape 2 – Confirmer la taille de la section et la longueur totale. Pour une sélection basée sur les performances, utiliser le tableau DC à 40 % uniquement lorsque le profil et la longueur sélectionnés correspondent à la série publiée.
Étape 3 – Fournir le dessin d'installation, la disposition des trous de fixation, le matériau de support et la distance au bord disponible.
Étape 4 – Indiquer la direction du contact opérationnel, la condition d'abrasion, le mouvement attendu du navire et toute exigence de remplacement / interchangeabilité.
Étape 5 – Confirmer la quantité, la documentation, la portée de l'inspection et la destination de livraison.
Avantages techniques clés
- La géométrie compacte du profilé D convient aux profondeurs d'installation limitées et aux configurations latérales de navire / quais.
- Les choix d'ouverture centrale DD et DC permettent d'adapter le même concept de profil extérieur à différentes exigences de rigidité et d'installation.
- La série DC fournie fournit des données directement tabulées sur la force de réaction et l'absorption d'énergie à 40 % plutôt que de se fier uniquement à des affirmations descriptives.
- Les longueurs de profil et les dispositions de fixation peuvent être adaptées à la structure de support réelle sous réserve de vérification technique.
Installation et interface système
Les garde-boue de type D sont normalement fixés à des structures de support en acier ou en béton par des arrangements de montage boulonnés ou spécifiques au projet. La taille finale des boulons, l'espacement des trous, la structure de support, la distance au bord et le renforcement local doivent correspondre au profil sélectionné, à la charge de service et au matériau de support.
Inspection et documentation
Le contrôle qualité de base comprend l'inspection visuelle, la vérification dimensionnelle et les tests de propriétés physiques du caoutchouc. Lorsqu'un tableau quantifié de force de réaction / absorption d'énergie fait partie de la spécification produit convenue, des tests de compression à grande échelle peuvent être inclus dans le plan de contrôle qualité du projet pour vérifier les performances garanties dans des conditions de test définies.
Les directives PIANC sur les garde-boue 2024 (MarCom WG211) sont utilisées comme référence d'ingénierie actuelle pour les principes de conception, de fabrication et de test des systèmes de garde-boue. L'approbation de type, la certification produit, le témoignage par des tiers et la documentation de classification ne sont indiqués que lorsque la portée correspondante a été convenue et documentée.
Applications
Flancs de navires | protection latérale des remorqueurs et bateaux de travail | quais flottants | quais | bords de quai | protection des yachts / navires d'escorte | projets de remplacement de garde-boue
Dessin et photos
FAQ
Q1 : Quelle est la différence entre les garde-boue DD et DC ? — Les deux utilisent un profil extérieur en forme de D. Le DD utilise une ouverture intérieure en forme de D, tandis que le DC utilise un alésage central circulaire.
Q2 : Les performances DC à 40 % listées peuvent-elles être appliquées à toutes les variantes de profil D ? — Non. Utilisez les valeurs publiées uniquement pour la série DC correspondante, sauf si une vérification de performance séparée est fournie.
Q3 : Des longueurs personnalisées peuvent-elles être fournies ? — La longueur et la disposition de fixation peuvent être discutées pour le projet, mais les performances et la fixation structurelle doivent être vérifiées pour la configuration finale.
