Fendeurs en caoutchouc trapézoïdal pour navires et côtés de quai

Pare-battage en caoutchouc trapézoïdal pour navires et quais

Présentation du produit

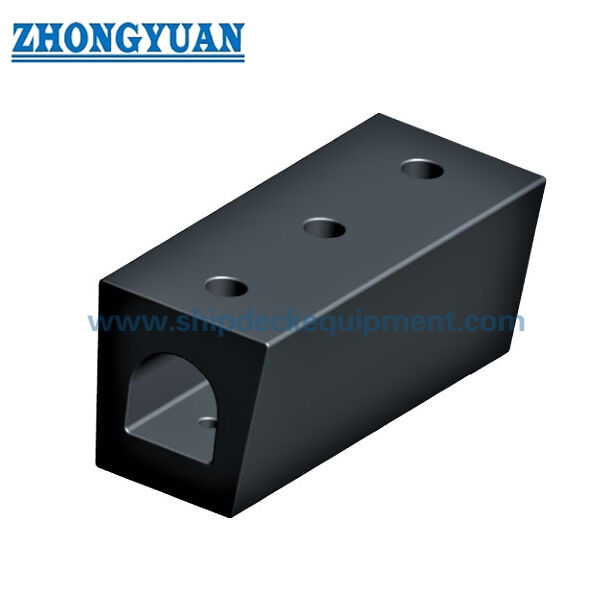

Le pare-battage en caoutchouc trapézoïdal pour navires et quais est un profil en caoutchouc plein avec une section transversale effilée pour la protection des navires et des quais. La série fournie comprend six options de section transversale, dont quatre avec des dimensions de fixation détaillées et deux profils plus grands de 500 mm avec une longueur unitaire indiquée de 1 500 mm.

Cette page utilise le terme descriptif international « pare-battage en caoutchouc trapézoïdal » ; « pare-battage en caoutchouc trapèze » est conservé comme expression de recherche secondaire car il apparaît dans la source fournie.

Spécifications rapides

• Type de produit : Pare-battage profilé en caoutchouc plein trapézoïdal / trapèze
• Plage nominale B fournie : 300-500 mm
• Plage nominale H fournie : 250-500 mm
• Dimensions de fixation détaillées fournies pour quatre profils plus petits
• Longueur unitaire indiquée pour deux profils de 500 mm : 1 500 mm
• Applications : flanc de navire et quai
• Statut de publication des performances : dimensions fournies ; aucun tableau complet de réaction/énergie numérique fourni

Structure et configuration

Section transversale en caoutchouc plein effilée / trapézoïdale | ouverture interne centrale / géométrie de fixation sur les profils détaillés | corps de profil longitudinal | fixation spécifique au projet sur le support du navire ou du quai.

La forme du profil donne une face de montage plus étroite par rapport à la largeur de contact extérieure sur les tailles sélectionnées. La longueur finale et la géométrie de fixation doivent suivre le dessin du produit approuvé pour la section sélectionnée.

Spécifications techniques principales :

Étape 1 – Confirmer la section transversale requise à partir de l'installation existante ou de l'enveloppe de montage disponible.

Étape 2 – Confirmer la longueur totale, la géométrie de fixation et si l'installation est côté navire ou côté quai.

Étape 3 – Fournir le matériau de la structure de support, la disposition des boulons / du support et la direction de contact attendue.

Étape 4 – Si des performances quantifiées sont requises, fournir la base de réaction / énergie cible et spécifier les exigences de calcul ou de vérification à grande échelle.

Étape 5 – Confirmer la quantité, la documentation, l'inspection et les exigences de livraison.

Avantages techniques clés

Le profil effilé offre une géométrie de contact alternative là où un profil carré ou en D simple ne correspond pas à l'espace d'installation disponible.

• Six sections transversales fournies couvrent une hauteur nominale de 250 à 500 mm et plusieurs rapports de largeur de base.
• La construction directe en caoutchouc plein permet un remplacement simple dans les applications côté navire et côté quai.
• Les grands profils de 500 mm sont fournis avec une longueur unitaire indiquée de 1 500 mm pour la planification du projet.
• Installation et interface système

Le pare-battage trapézoïdal est fixé à la structure de support du navire ou du quai à l'aide des trous spécifiques au profil approuvés et de la disposition du support. La taille finale des boulons, l'espacement, le renforcement local et le dégagement d'installation sont déterminés à partir de la section sélectionnée, du matériau de support et de la base de charge du projet.

Inspection et documentation

Le contrôle qualité de base comprend une inspection visuelle, une vérification dimensionnelle et des tests de propriétés physiques du caoutchouc. Aucune revendication numérique de force de réaction / absorption d'énergie n'est ajoutée lorsque le matériau du produit fourni ne fournit pas une base de performance tabulée fiable.

Les directives d'ingénierie actuelles du système de pare-battage sont utilisées pour la conception du projet et la logique de test, tandis que l'approbation de type, la certification du produit, le témoignage par des tiers et la documentation de classe ne sont indiqués que lorsque la portée correspondante a été convenue et documentée.

Applications

Flancs de navire | quais | protection de cale sèche | bords de cale flottante | protection de quai | pare-battages à profil trapézoïdal de remplacement

Dessin et photos

FAQ

Q1 : L'expression « pare-battage en caoutchouc trapèze » a-t-elle la même intention de recherche ? — Oui. La source fournie utilise « trapèze », tandis que « pare-battage en caoutchouc trapézoïdal » est le nom de page descriptif le plus clair.

Q2 : Pourquoi D, d et h sont-ils vides pour les deux profils de 500 mm ? — Le tableau fourni indique uniquement B, B1, H et L = 1500 pour ces lignes ; les dimensions de fixation manquantes ne sont pas devinées.

Q3 : Les valeurs de réaction et d'énergie sont-elles publiées ? — Aucun tableau de performance numérique fiable n'a été fourni. Les performances quantifiées doivent provenir d'un calcul de produit approuvé ou d'une base de test.
