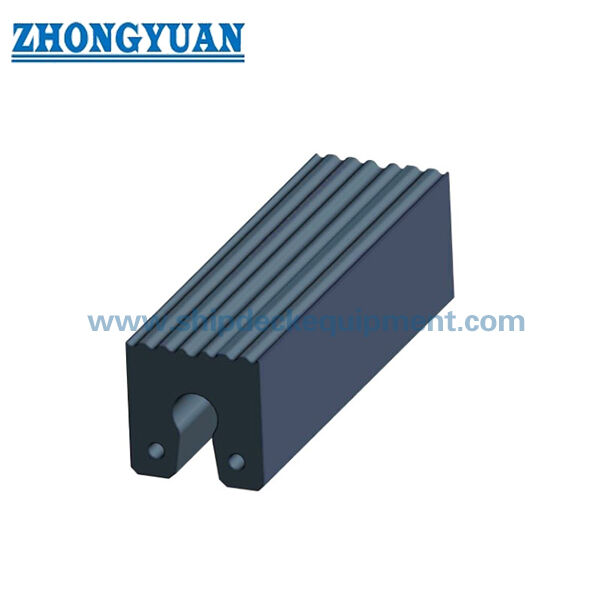

Pare-battage en caoutchouc de type trou de serrure / Oméga pour navires et quais
Présentation du produit
Le pare-battage en caoutchouc de type trou de serrure / Oméga pour navires et quais est un profil en caoutchouc plein pour la protection de l'étrave, du flanc et de la poupe des navires, ainsi que pour les installations de cale sèche, de ponton flottant et de quai. Le dessin de la série Ω fourni utilise une ouverture centrale de type trou de serrure et une géométrie de montage, de sorte que la page combine la désignation Oméga fournie avec le terme de recherche internationalement reconnu de trou de serrure.
La série fournie contient deux sections transversales nominales : 250 × 250 mm et 300 × 300 mm. La source fournit des données dimensionnelles mais pas de tableau vérifié de force de réaction / absorption d'énergie ; les chiffres de performance ne sont donc pas inventés ni copiés de gammes de modèles de trous de serrure étrangers.
Spécifications rapides
- Type de produit : pare-battage profilé en caoutchouc plein de type trou de serrure / Oméga
- Tailles nominales fournies : 250 × 250 mm | 300 × 300 mm
- Dimensions B1 fournies : 150 mm | 184 mm
- Diamètres des trous de fixation d fournis : 25 mm | 30 mm
- Dimensions h fournies : 50 mm | 60 mm
- Applications : étrave, flanc et poupe de navire ; cale sèche ; ponton flottant ; quai
- Statut de publication des performances : série dimensionnelle confirmée ; tableau de réaction/énergie numérique non fourni
Structure et configuration
Profil trou de serrure / Oméga en caoutchouc plein monobloc | ouverture / fente centrale de type trou de serrure | deux zones de montage à la base | face de contact rainurée en option selon le dessin / exigence du projet.
Les catalogues internationaux de pare-battages pour remorqueurs utilisent le terme générique « pare-battage à trou de serrure » pour une famille de profils d'étrave/poupe étroitement apparentée. Cette dénomination internationale est utilisée uniquement pour l'intention de recherche ; les codes de modèles étrangers, les tailles de fixation et les valeurs de performance ne sont pas adoptés comme données de produit Zhongyuan.
Paramètres techniques principaux
|
Type fourni |
B (mm) |
B1 (mm) |
H (mm) |
d (mm) |
h (mm) |
|---|---|---|---|---|---|
| Oméga 250 | 250 | 150 | 250 | 25 | 50 |
| Oméga 300 | 300 | 184 | 300 | 30 | 60 |
|
Type |
Longueur unitaire max. recommandée (mm) |
Goupille de fixation |
Référence barre plate (mm) |
Rayon de courbure minimum (mm) |
|---|---|---|---|---|
| Oméga 250 | ≈ 2 000 | Ø30 | ≈ 125 × 20 | ≈ 600 |
| Oméga 300 | ≈ 1 750–2 000 | Ø30 | ≈ 150 × 20 | ≈ 800 |
Guide de sélection et de demande
Étape 1 – Confirmer l'emplacement d'installation : proue/étrave de navire, flanc, poupe, cale sèche, ponton flottant ou quai.
Étape 2 – Sélectionner le profil nominal de 250 ou 300 mm en fonction de l'espace de montage disponible et de la géométrie de remplacement existante.
Étape 3 – Confirmer la longueur totale, l'espacement des trous de fixation, la disposition des goupilles/boulons, la structure de support et si une face de contact rainurée ou lisse est requise.
Étape 4 – Si des performances quantifiées sont requises, fournir la charge de contact / base d'énergie de conception et spécifier le calcul ou la vérification par essai requis.
Étape 5 – Confirmer la quantité, la portée de l'inspection/documentation et la destination de livraison.
Avantages techniques clés
- La géométrie centrale de type trou de serrure offre un profil compact monté sur navire / quai avec des zones de fixation définies.
- Deux sections nominales fournies prennent en charge les configurations de remplacement et de nouvelle construction avec une profondeur d'installation limitée.
- Le profil peut être utilisé dans les configurations de protection d'étrave, de flanc ou de poupe où une longue bande de contact en caoutchouc continue est requise.
- La terminologie internationale de trou de serrure améliore la clarté de la recherche sans copier le système de modèle d'un autre fournisseur.
Installation et interface système
Le pare-battage est monté à travers les zones de fixation du profil sur la structure de support du navire ou du quai. V4 adopte les références recommandées de goupille / barre plate / rayon de courbure indiquées ci-dessus pour la sélection préliminaire ; l'espacement du support final, les détails des fixations et la longueur totale de l'unité doivent correspondre au produit approuvé et au dessin d'installation.
Inspection et documentation
Le contrôle qualité de base comprend l'inspection visuelle, la vérification dimensionnelle et les tests de propriétés physiques du caoutchouc. Aucune revendication de force de réaction / absorption d'énergie n'est ajoutée lorsque le matériau du produit fourni ne fournit pas une base de performance tabulée fiable.
Les directives actuelles d'ingénierie des systèmes de pare-battage sont utilisées pour la conception du projet et la logique de test, tandis que l'approbation de type, la certification du produit, le témoignage par des tiers et la documentation de classe ne sont indiqués que lorsque la portée correspondante a été convenue et documentée.
Applications
Étrave de navire | flanc de navire | poupe de navire | protection de remorqueur / bateau de travail | cales sèches | pontons flottants | protection de quai | pare-battages de remplacement
Dessin et photos
![]()
FAQ
Q1 : Le type Oméga est-il identique à tous les pare-battages internationaux à trou de serrure ? — La section transversale fournie est de type trou de serrure, donc le terme de recherche générique est pertinent, mais les dimensions et les détails de fixation varient selon le fabricant et le projet.
Q2 : Quelles valeurs de trou de serrure / Oméga sont des dimensions de produit fixes et lesquelles sont des références d'installation ? — Les valeurs Ω250 / Ω300 B, B1, H, d et h proviennent des données produit fournies. V4 adopte séparément des références recommandées de longueur maximale, de goupille de fixation, de barre plate et de rayon de courbure minimum pour la sélection d'installation, sous réserve du dessin de commande approuvé.
Q3 : Le profil peut-il être courbé autour d'une proue ? — Une installation courbée peut être possible, mais le rayon minimum, le support intermédiaire et la disposition de fixation doivent être vérifiés pour la section et la longueur sélectionnées.
