Détecteurs de caoutchouc carré pour navires et terminaux maritimes

Pare-battage en caoutchouc carré pour navires et terminaux maritimes

Présentation du produit

Les pare-battages en caoutchouc plein de forme carrée et rectangulaire pour navires et terminaux maritimes combinent deux familles de profils en caoutchouc plein étroitement liées sur une seule page afin d'éviter le contenu dupliqué et peu substantiel. La série carrée fournie utilise le code source SC, tandis que la série rectangulaire utilise SD. Les deux sont destinés à la protection du côté navire, des cales sèches, des docks flottants et des quais.

La série de référence de 1 000 mm fournie couvre des sections nominales de 150, 200, 250, 300 et 400 mm. Les documents sources incluent des courbes de performance générales mais ne fournissent pas de tableau numérique complet de la force de réaction / absorption d'énergie, la sélection sur cette page est donc basée sur les dimensions et la vérification des performances spécifiques au projet.

Spécifications rapides

• Type de produit : Pare-battage profilé en caoutchouc plein carré / rectangulaire
• Séries fournies : Profil carré SC | Profil rectangulaire SD
• Tailles de section nominale : 150–400 mm
• Longueur de référence catalogue : 1 000 mm
• Nombre typique de trous dans le tableau fourni : 3 trous par unité de 1 000 mm
• Applications : côté navire, cale sèche, dock flottant et quai
• Données de performance : courbe source disponible ; aucun tableau numérique complet fiable fourni

Structure et configuration

Corps en caoutchouc plein carré / rectangulaire | géométrie de fixation centrale ou intégrée selon le dessin du profil fourni | positions de boulons répétées sur la longueur de 1 000 mm | extension spécifique au projet à d'autres longueurs / sections si nécessaire.

Les codes sources SC et SD sont conservés uniquement comme références de série. Le nom de la page publique utilise les noms de profil internationaux descriptifs pour éviter toute confusion avec la famille de produits distincte Super Cell, qui utilise également SC comme abréviation dans certains documents hérités.

Principales spécifications techniques :

Guide de sélection et de demande

Étape 1 – Confirmer si le dessin de remplacement / de nouvelle construction nécessite un profil carré ou rectangulaire.

Étape 2 – Confirmer les dimensions de la section, la longueur, la disposition des trous de fixation et le dégagement local requis.

Étape 3 – Fournir la structure de support, la disposition des boulons / plaques de support et la direction de contact attendue.

Étape 4 – Si des performances quantifiées sont requises, fournir la cible de réaction / énergie du projet et spécifier la base de calcul ou de vérification à l'échelle réelle requise.

Étape 5 – Confirmer la quantité, la portée de l'inspection / de la documentation et la destination de livraison.

Avantages techniques clés

• La géométrie simple en caoutchouc plein convient aux travaux de remplacement et au montage direct simple.
• La gamme courante de sections de 150–400 mm prend en charge plusieurs configurations de protection pour navires, quais et terminaux.
• Les variantes carrées et rectangulaires peuvent être traitées sous une seule page de sélection sans créer de pages de mots-clés dupliquées.
• La fixation et la longueur peuvent être coordonnées à la structure de support existante sous réserve de vérification technique.

Installation et interface système

Les profils carrés et rectangulaires sont fixés directement aux structures du navire ou du quai à l'aide du schéma de trous fourni ou d'une variante approuvée par le projet. Les boulons finaux, les plaques de support, les distances aux bords et le renforcement dépendent du matériau de support et des charges de conception.

Inspection et documentation

Le contrôle qualité de base comprend l'inspection visuelle, la vérification dimensionnelle et les tests de propriétés physiques du caoutchouc. Aucune revendication de force de réaction / absorption d'énergie n'est ajoutée lorsque le matériau du produit fourni ne fournit pas de base tabulée fiable pour les performances.

Les directives actuelles d'ingénierie des systèmes de pare-battage sont utilisées pour la conception du projet et la logique de test, tandis que l'approbation de type, la certification du produit, le témoignage par des tiers et la documentation de classification ne sont indiqués que lorsque la portée correspondante a été convenue et documentée.

Applications

Côtés de navires | cales sèches | docks flottants | bords de quai | postes d'amarrage pour bateaux de travail | installations de pare-battages de remplacement

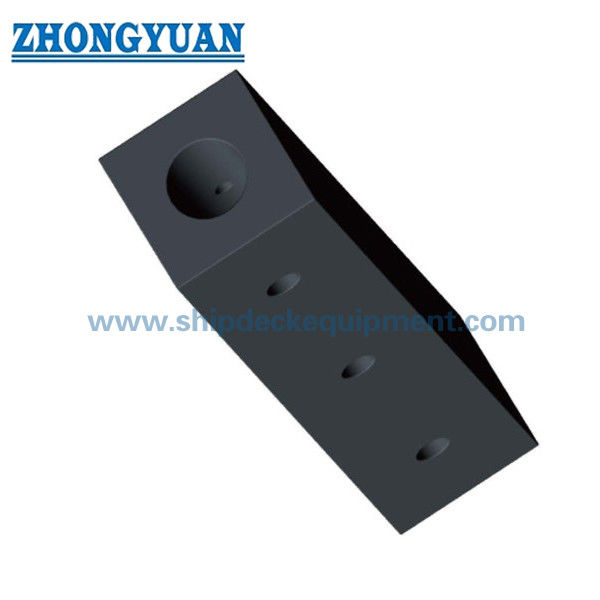

Dessins et photos

FAQ

Q1 : Pourquoi les pare-battages carrés et rectangulaires sont-ils sur une seule page ? — Leurs gammes fournies et leur intention de recherche se chevauchent fortement ; leur combinaison évite les pages peu substantielles en double tout en préservant les tableaux des séries SC/SD.

Q2 : Le code source SC est-il le même que Super Cell ? — Non. Ici, SC est un code source hérité pour le profil carré. L'URL publique et le titre de la page n'utilisent pas SC comme identifiant principal.

Q3 : Les valeurs de réaction et d'énergie sont-elles disponibles ? — Les documents fournis incluent des courbes de performance mais aucun tableau numérique complet ; les performances quantifiées ne doivent être ajoutées qu'à partir d'un calcul de produit approuvé ou d'une base de test.
