Fender en caoutchouc de type GD/aile pour les quais et les terminaux maritimes
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Taper: | DG | En vigueur: | le terminal du cadre |
|---|---|---|---|
| Certification: | CCS, BV, ABS and SGS | ||
| Mettre en évidence: | Type amortisseur en caoutchouc de CCS GD,Type amortisseur en caoutchouc de GD,Amortisseurs en caoutchouc de GD pour des docks |
||
Description de produit

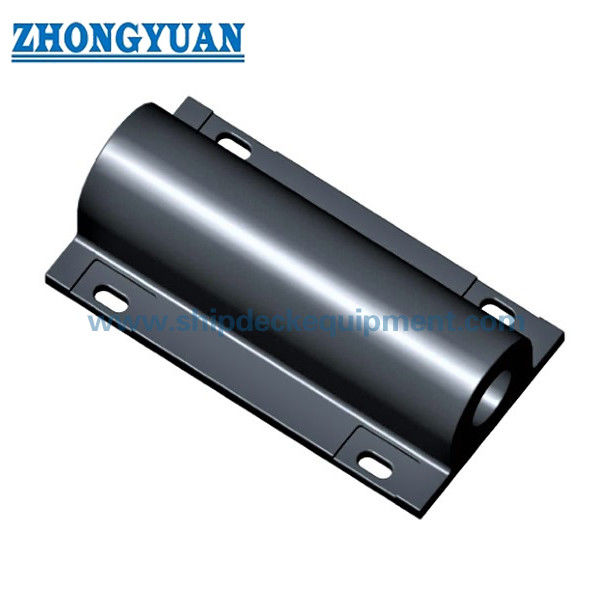

GD / Garde-corps en caoutchouc de type aile pour quais à cadre et terminaux maritimes
Présentation du produit
Le garde-corps en caoutchouc de type aile GD pour quais à cadre et terminaux maritimes est un profilé en caoutchouc plein fixe, fourni en deux hauteurs de section nominales, 280 et 300 mm, avec des longueurs catalogue allant de 1 000 à 2 500 mm. Le profilé est destiné aux applications de quais à cadre et de quais de berth où une empreinte de montage relativement large et un arrangement de fixation directe répétable sont requis.
Le tableau de performance fourni indique la force de réaction et l'absorption d'énergie à une compression de conception de 50 %. Pour chaque hauteur de section, la force de réaction et l'énergie augmentent proportionnellement à la longueur catalogue, offrant une base simple pour faire correspondre l'espace de quai disponible à la capacité de garde-corps requise.
Spécifications rapides
- Type de produit : Garde-corps en caoutchouc plein profilé aile GD
- Hauteurs de section nominales : 280 mm | 300 mm
- Longueurs unitaires catalogue : 1 000 | 1 500 | 2 000 | 2 500 mm
- Point de performance publié : compression de conception à 50 %
- Plage de réaction : 371–1 102,5 kN sur la série fournie
- Plage d'absorption d'énergie : 14–44 kJ sur la série fournie
- Tolérance de performance catalogue : ±10 %
Structure et configuration
Corps en caoutchouc profilé aile | face arrière large | multiples positions de fixation sur la longueur | montage direct sur la structure de support de quai à cadre / de quai | familles de sections H280 et H300 fournies.
Paramètres techniques principaux
Série fournie – Dimensions principales
|
Type |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Performance publiée à 50 % de compression
|
Type |
Compression de conception (%) |
Force de réaction (kN) |
Absorption d'énergie (kJ) |
Tolérance |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10 % |
| GD280 × 1500 | 50 | 557 | 21 | ±10 % |
| GD280 × 2000 | 50 | 742 | 28 | ±10 % |
| GD280 × 2500 | 50 | 927,5 | 35 | ±10 % |
| GD300 × 1000 | 50 | 441 | 17,6 | ±10 % |
| GD300 × 1500 | 50 | 661,5 | 26,4 | ±10 % |
| GD300 × 2000 | 50 | 882 | 35,2 | ±10 % |
| GD300 × 2500 | 50 | 1102,5 | 44 | ±10 % |
Guide de sélection et de demande
Étape 1 – Confirmer la famille de sections requise : GD280 ou GD300 selon le dessin existant, la profondeur disponible et l'objectif de performance.
Étape 2 – Sélectionner la longueur unitaire de 1 000 à 2 500 mm en utilisant les valeurs de réaction/énergie publiées à 50 %.
Étape 3 – Confirmer la variante dimensionnelle exacte où le tableau source présente des valeurs alternatives entre parenthèses pour les premières tailles GD280.
Étape 4 – Fournir le dessin du quai à cadre / de la structure de support de quai, l'agencement des trous de fixation, la structure de support et l'environnement de corrosion pour la sélection du matériel.
Étape 5 – Confirmer la quantité, les exigences d'inspection / de test, la documentation et la destination de livraison.
Avantages techniques clés
- Deux hauteurs de section standardisées avec quatre longueurs catalogue offrent une matrice de sélection compacte.
- Les valeurs publiées de réaction et d'énergie à 50 % évoluent de manière cohérente avec la longueur du garde-corps au sein de chaque famille de sections.
- Le profilé aile large offre une interface de montage direct stable pour les aménagements de quais à cadre et de quais de berth.
- La construction simple en caoutchouc monobloc réduit le nombre de composants du système par rapport aux systèmes de garde-corps à panneau avant.
Installation et interface système
Les garde-corps aile GD sont fixés directement au cadre de support, à la structure du quai ou du berth. Les boulons finaux, rondelles, plaques de support, distances aux bords et détails de support local sont sélectionnés à partir des charges du projet et du matériau de support. Les valeurs dimensionnelles alternatives indiquées dans la source GD280 fournie doivent être liées à un dessin approuvé avant la publication d'un calendrier de matériel fixe.
Inspection et documentation
Le contrôle qualité de base comprend une inspection visuelle, une vérification dimensionnelle et des tests de propriétés physiques du caoutchouc. Lorsqu'un tableau quantifié de force de réaction / absorption d'énergie fait partie des spécifications du produit convenues, des tests de compression à grande échelle peuvent être inclus dans le plan de test du projet (ITP) pour vérifier la performance garantie dans des conditions de test définies.
Les directives PIANC sur les garde-corps 2024 (MarCom WG211) sont utilisées comme référence d'ingénierie actuelle pour les principes de conception, de fabrication et de test des systèmes de garde-corps. L'approbation de type, la certification de produit, le contrôle par des tiers et la documentation de classification ne sont indiqués que lorsque la portée correspondante a été convenue et documentée.
Applications
Quais à cadre | terminaux maritimes | protection de quai | protection de navire | quais flottants | installations de remplacement de garde-corps profilés
Dessins et photos
FAQ
Q1 : Que signifie la valeur de 50 % ? — C'est le point de compression de conception fourni auquel les valeurs catalogue de force de réaction et d'absorption d'énergie sont indiquées.
Q2 : Comment comparer les GD280 et GD300 ? — Comparez la profondeur d'installation disponible, la longueur unitaire sélectionnée, l'absorption d'énergie requise et la force de réaction admissible en utilisant le tableau de performance fourni.
Q3 : Les dimensions GD280 entre parenthèses constituent-elles une deuxième qualité standard ? — La source indique des valeurs dimensionnelles alternatives mais ne définit pas leur cartographie exacte de variante ; utilisez le dessin approuvé avant de publier une configuration fixe.
