L'eau des CB 3145 lubrifient le gouvernail de direction supérieur soutenant Marine Hydraulic Steering
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Matériel: | Moulage d'acier C-Mn, acier doux, forgeage d'acier C-Mn | Norme: | CB*3145 |
|---|---|---|---|
| Inspection: | NDE (Test par ultrasons et examen magnétique par des opérateurs qualifiés), Vérification des dimensi | Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Mettre en évidence: | Incidence supérieure de gouvernail de direction des CB 3145,CB 3145 incidences supérieures de gouvernail de direction,CB 3145 Marine Hydraulic Steering d'OEM |
||
Description de produit

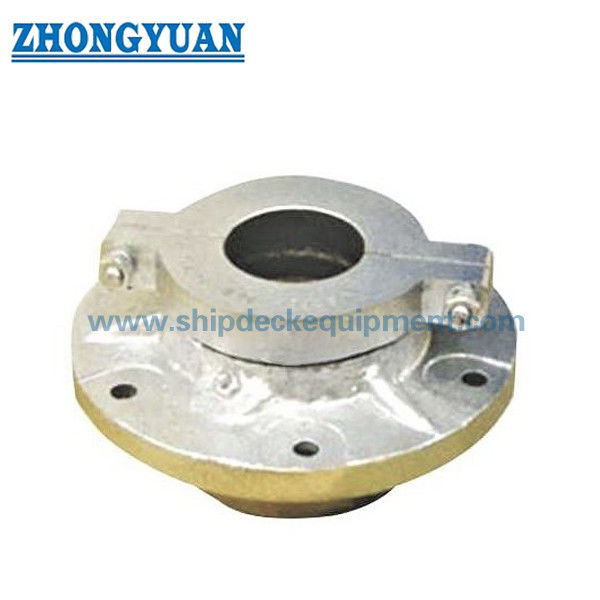

L'eau des CB 3145 lubrifient l'incidence supérieure de gouvernail de direction
Description
L'eau des CB 3145 lubrifier l'incidence supérieure de gouvernail de direction est un dispositif fixe à la coque pour soutenir le gouvernail de direction. L'incidence supérieure de gouvernail de direction est l'incidence utilisée pour soutenir les actions de gouvernail de direction dans le dispositif de gouvernail de direction de bateau, qui peut s'assurer que les actions de gouvernail de direction ne tombent pas dans l'eau, également aider les actions de gouvernail de direction pour tourner et jouer le rôle de la lubrification. Incidence supérieure de gouvernail de direction située à la tête de gouvernail de direction pour résister au poids du gouvernail de direction et des forces radiales et axiales elle est soumise à.
Spécification technique principale
- Matériel ; C-manganèse de bâti en acier, acier doux, cuivre, bronze
- Norme : CB*3145
- Inspection : NDE (essai par ultrasons et examen magnétique par les opérateurs qualifiés), contrôle de dimension
- Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, etc.
Paramètres techniques principaux :
| Diamètre d'actions de gouvernail de direction. | d1 | d2 | D1 | D2 | D | H1 | H | T1 | t | Rapport de GB301-64 | Boulons de réparation n X d0 |
Poids (kilogramme) |
|
| 40 | 34 | 52 | 80 | 120 | 146 | 34 | 80 | 12 | 14 | 8208 | 6 | M10 | 2,6 |
| 50 | 44 | 62 | 92 | 134 | 160 | 43 | 92 | 14 | 14 | 8210 | 6 | M10 | 4,8 |
| 60 | 52 | 72 | 110 | 158 | 188 | 45 | 106 | l4 | 16 | 8212 | 6 | Ml2 | 6,1 |
| 70 | 62 | 86 | 122 | 170 | 206 | 51 | 114 | 16 | 16 | 8214 | 6 | M12 | 9,1 |
| 80 | 70 | 96 | 135 | 199 | 235 | 65 | 124 | 18 | 16 | 8216 | 6 | M12 | 13,2 |
| 90 | 80 | 106 | 154 | 220 | 260 | 68 | 145 | 18 | 20 | 8218 | 6 | M16 | 21 |
| 100 | 88 | 120 | 174 | 250 | 298 | 70 | 158 | 20 | 20 | 8220 | 6 | Ml6 | 26,4 |
| 110 | 98 | 130 | 188 | 272 | 320 | 80 | 168 | 20 | 20 | 8222 | 6 | M16 | 32,3 |
| 120 | 106 | 140 | 202 | 294 | 342 | 90 | 183 | 22 | 24 | 8224 | 6 | Ml6 | 40,4 |
| 140 | 126 | 160 | 230 | 322 | 382 | 110 | 210 | 24 | 24 | 8228 | 6 | M20 | 55,8 |
| 160 | 144 | 184 | 258 | 354 | 424 | 120 | 239 | 26 | 28 | 8232 | 6 | M20 | 66,2 |
| 180 | 164 | 204 | 286 | 386 | 456 | 130 | 264 | 28 | 28 | 8236 | 6 | M20 | 98 |
| 200 | 180 | 228 | 318 | 422 | 490 | 140 | 294 | 30 | 32 | 8240 | 6 | M24 | 125,4 |
| 220 | 200 | 248 | 338 | 446 | 516 | 155 | 315 | 30 | 32 | 8244 | 6 | M24 | 154 |
Le dessin de l'eau des CB 3145 lubrifient le gouvernail de direction supérieur soutenant Marine Hydraulic Steering
