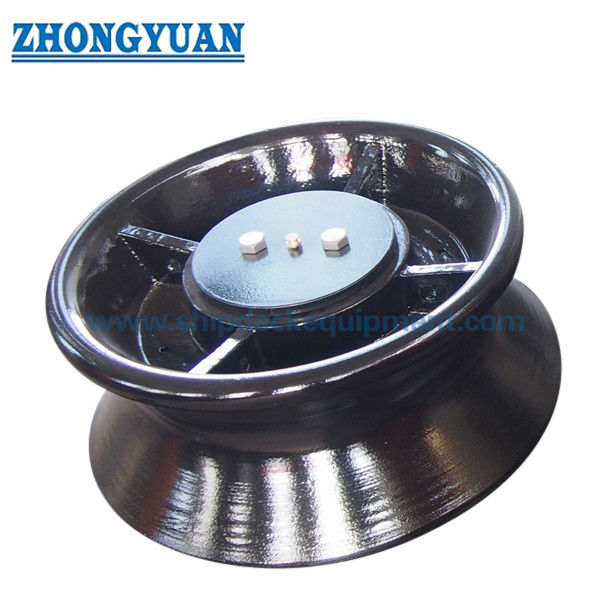

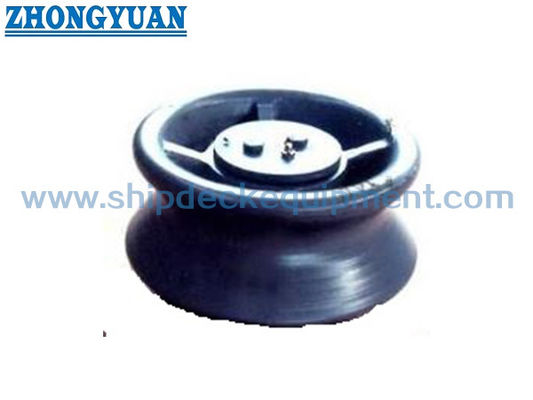

DIN 81906 Rouleau de déformation d'amarrage pour équipement d'amarrage de navire.

DIN 81906 Rouleau de déformation d'amarrage pour équipement d'amarrage de navire.

Vue d'ensemble du produit

Le rouleau de déformation d'amarrage DIN 81906 est un composant à rouleaux simples utilisés sur les navires maritimes et intérieurs pour guider les cordes d'amarrage lors des opérations d'amarrage, de déplacement et d'amarrage au port.Il fournit une surface de contact en rotation arrondie de sorte que la corde peut changer de direction avec moins de frottement local contre le pont ou les structures de bord du navire.

Ce produit est sélectionné selon la DIN 81906, la taille nominale, la référence de la force de traction de la corde, le diamètre du rouleau, la disposition de l'installation, les exigences en matière de matériaux, le traitement de surface et la portée du certificat.Le nom du produit fourni fait référence à un rouleau de déformation en acier moulé; cependant, la qualité du matériau final et si le rouleau suit l'acier fondu, le fonte nodular, l'acier inoxydable,ou autre matériel spécifié par le projet doit être confirmé avant le devis et la production.

Spécifications rapides

• Norme: DIN 81906-1999 → référence pour la désignation du rouleau de déformation, la structure de l'assemblage, les dimensions principales et la sélection de la taille nominale.

• Type de produit: rouleau de déformation à ancrage unique → utilisé comme guide de corde tournante, et non comme produit de levage, de traction, de remorquage ou de treuil.

• Plage de taille nominale: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → sélectionnée selon le numéro nominal standard et la disposition d'amarrage du navire.

• Force de référence de traction de la corde: 10 à 320 kN → utilisée comme base de sélection et ne doit pas être directement convertie en SWL, MBL, charge d'essai ou charge de rupture sans approbation du projet.

• Le diamètre du rouleau d1: 160 à 560 mm → affecte le rayon de contact de la corde, la disposition du fil de corde et l'espace d'installation disponible.

• Poids approximatif du rouleau: 12 à 580 kg → utile pour l'emballage, la manutention, la planification de l'installation et l'estimation du fret.

• Traitement de surface: Sa 2,5 soufflage + imprégnement epoxy, galvanisé, poli ou finition personnalisée → revêtement final doit suivre les spécifications du récipient.

• Personnalisation: le matériau, le traitement de surface, la portée du certificat et l'aménagement du piédestal correspondant peuvent être discutés selon les exigences du projet.

Principaux paramètres techniques

Paramètres principaux de la page Web pour le rouleau de déformation d'amarrage DIN 81906. Les dimensions sont en mm, sauf indication contraire. La colonne de charge ci-dessous est considérée comme la force de traction de la corde / référence de sélection standard,non déclaré automatiquement comme produit SWL.

Guide de sélection et d'enquête

Étape 1: Confirmer le numéro nominal 1, 2, 3, 5, 8, 12, 20 ou 32 de la norme DIN 81906 selon le dessin du navire et la disposition des cordes d'amarrage.

Étape 2: Confirmer la référence de la force de traction de la corde, le type de corde, le diamètre de la corde, l'angle de plomb, la position d'installation et si le rouleau est utilisé comme pièce de rechange ou nouvel article de construction.

Étape 3: Confirmer l'arrangement d'assemblage: seul rouleau, installation à bord du navire / bord de pont, ou utilisation avec un piédestal conique tel que DIN 81907 lorsque le dessin du projet le précise.

Étape 4: Confirmer les exigences en matière d'acier doux, d'acier C-Mn, d'acier inoxydable, de fonte, de fonte nodulaire ou de qualité de matériau spécifiée par le projet.

Étape 5: Confirmer le traitement de surface: Sa 2,5 de soufflage + de l'époxyde d'apprêt, galvanisation, finition en acier inoxydable poli, système de peinture final ou autre exigence de revêtement.

Étape 6: Confirmer la portée du certificat avant de proposer un devis: certificat de fabricant, certificat de matériau, certificat de classe, inspection de témoins ou approbation selon les exigences du projet.

Étape 7: Indiquez la quantité, la destination de livraison, le délai de livraison requis, le dessin d'installation et la photo de référence, le cas échéant.

La structure

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

Les avantages de la conception, de la coulée et de l'ingénierie

• Le simple rouleau rotatif aide à orienter la direction de la corde d'amarrage et réduit le frottement direct de la corde contre les structures fixes du navire lors des opérations d'amarrage.

• La surface de contact de la corde doit être revêtue et lissée après la coulée ou l'usinage pour réduire les contacts locaux acérés et aider à protéger les cordes d'amarrage.

• La large plage de diamètres des rouleaux permet de choisir en fonction de la trajectoire des câbles, de la limitation de l'espace et du nombre nominal standard plutôt que d'utiliser un modèle trop simplifié pour tous les navires.

• La rotation, l'état de l'enveloppe, l'accès à la lubrification et l'état de fixation sont des points d'inspection importants, car le produit fonctionne comme un guide de corde sous contact répété.

• Le chantier naval ou le bureau de conception doit vérifier la fondation de l'installation, le support des bords du pont ou la structure du piédestal en fonction de la direction du câble et de la structure locale de la coque.

• La portée du matériau et du certificat peut être réglée selon les exigences de la commande, mais la qualité exacte du matériau doit être confirmée avant la feuille de données finale ou la sortie en production.

Attributs personnalisés

• Norme: DIN 81906-1999 → utilisation lorsque le chantier naval ou les spécifications du propriétaire exigent des dimensions de rouleaux de déformation DIN.

• N° nominale: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → sélectionnez en fonction de la table standard, de la disposition des cordes et de l'espace d'installation disponible.

• Numéro de rouleau: un seul rouleau → adapté à un seul point de contact de corde tournante dans le chemin de la ligne d'amarrage.

• Reference de la force de traction de la corde: 10 à 320 kN → référence de sélection uniquement; la SWL finale ou la charge d'homologation doit être confirmée par le calcul du projet ou les exigences de classe.

• Matériau: acier doux, acier C-Mn, acier inoxydable, acier moulé, fonte noduleuse → qualité finale et conformité à la norme à confirmer avant la soumission.

• Traitement de surface: Sa 2,5 soufflage + imprimante époxy / galvanisé / poli / personnalisé → choisir en fonction des spécifications de revêtement du récipient et de l'environnement de corrosion.

• Piédestal correspondant: le piédestal conique DIN 81907 peut être envisagé lorsque l'interface → du piédestal spécifiée et le dessin d'installation doivent être confirmés.

• Exigence de certificat: disponible selon la portée du projet → certificat de classe, certificat de fabricant ou certificat de matériau doivent être convenus avant la commande.

Comment fonctionne- t- il?

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

Applications

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

Certifications et avantages

Les certificats peuvent être organisés en fonction des exigences du projet, de la portée de l'inspection, de la traçabilité des matériaux et de la procédure d'approbation de la société de classe.

Certification: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificat d'essai du fabricant

Dessin et photos

Questions fréquentes

Q1: La force de traction de la corde DIN 81906 est-elle la même que celle du produit SWL?

R1: Non. Le tableau fourni donne une référence de force de traction / sélection de la corde. Il ne doit pas être écrit directement comme SWL, MBL, charge de rupture ou charge d'essai sans calcul de projet,révision de l'arrangement des navires, et l'exigence d'homologation.

Q2: Ce rouleau peut-il être utilisé avec un piédestal conique conforme à la norme DIN 81907?

A2: Il peut être envisagé lorsque le dessin du récipient ou le cahier des charges du projet nécessite une disposition conique du piédestal correspondante.et le renforcement local doit être confirmé par un dessin.

Q3: Qu'est-ce qui doit être confirmé avant le devis?

A3: Confirmer le numéro nominale DIN 81906, l'arrangement de la corde, la position d'installation, la qualité du matériau, le traitement de surface, la portée du certificat, la quantité, la destination de livraison et le délai de livraison requis.Un dessin du navire ou une photo de remplacement est utile pour éviter une mauvaise sélection..

Dessin de la norme DIN81906 pour les rouleaux de déformation en acier moulé
