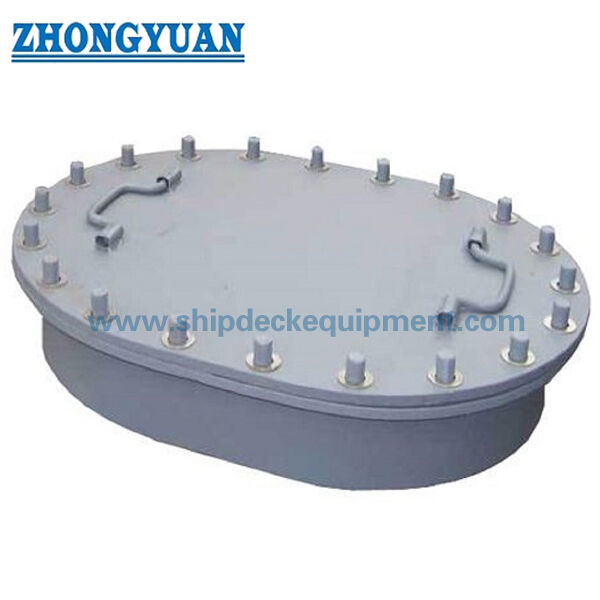

Bouchon d'homme marin ovale à hiloire surélevé | Accès étanche à l'eau et à l'huile multi-boulons (Type CB/T 4392 AA)

Couvercle de trou d'homme marin ovale à hiloire surélevé | Accès étanche à l'eau et à l'huile multi-boulons (Type AA CB/T 4392)

Présentation du produit

Le couvercle de trou d'homme marin de type AA CB/T 4392 est une fermeture d'accès ovale, à hiloire surélevé et multi-boulons pour les structures de navires en acier. L'hiloire surélevé est soudé à l'ouverture du pont, du plafond de réservoir ou de la cloison, tandis que le couvercle amovible est comprimé contre un joint par plusieurs fixations pour assurer une étanchéité contrôlée à l'eau ou à l'huile.

Le type AA est principalement pertinent pour les projets de remplacement, de compatibilité et de navires qui spécifient encore les dimensions héritées du CB/T 4392. Le CB/T 4392-2014 a été retiré le 12 décembre 2023. Pour les projets de nouvelle construction, la référence actuelle applicable doit être confirmée par rapport au GB/T 43383-2023, qui est identique à l'ISO 5894:2018, ainsi qu'à la spécification du navire, au dessin approuvé, au service du réservoir, à la direction de la pression et aux exigences de classification.

Spécifications rapides

• Type de produit : Couvercle de trou d'homme marin ovale à hiloire surélevé → fournit un accès boulonné à travers les ponts de navires, les plafonds de réservoirs ou les cloisons tout en maintenant l'ouverture au-dessus du blindage environnant.

• Norme et type hérités : CB/T 4392-2014 Type AA → adapté au remplacement et à la compatibilité lorsque le dessin du navire spécifie explicitement cette configuration.

• Tailles d'ouverture nominales : 450 x 350 / 500 x 400 / 600 x 400 / 600 x 450 / 800 x 600 mm → couvre les tailles courantes d'ouverture d'accès et d'inspection pour le personnel.

• Disposition de fixation : Fermeture multi-boulons M20 avec 18 à 26 fixations dans le tableau fourni → répartit la compression du joint autour du périmètre d'étanchéité ovale.

• Combinaisons de plaques : Paires d'épaisseurs S / S1 de 4 / 4 mm à 24 / 22 mm → sélectionnées selon la taille nominale, le service, la pression et le dessin de construction approuvé.

• Poids calculé : 17,4 à 199,7 kg à partir du tableau détaillé fourni → pertinent pour la manutention manuelle, la planification des points de levage, les exigences de charnière ou de poignée et la séquence d'installation.

• Base d'étanchéité : Étanche à l'eau et à l'huile lorsqu'il est correctement conçu, assemblé, jointé, serré et testé → le service étanche aux gaz nécessite une confirmation de projet séparée et une procédure de test de fuite approuvée.

• Matériau et finition : Corps en acier doux ou en acier inoxydable avec fixations et revêtement sélectionnés par le projet → le siège du joint, les filetages, l'interface soudée et la compatibilité de la corrosion nécessitent un contrôle spécifique.

Paramètres techniques principaux

Les dimensions de la page Web principale et les plages de sélection pour les données fournies du type AA CB/T 4392 sont indiquées ci-dessous. Les dimensions sont en mm. S et S1 sont les symboles d'épaisseur utilisés dans le tableau des paramètres fournis.

Remarque : Le résumé fourni indique une plage de poids commençant à 12,7 kg, tandis que le tableau des paramètres détaillés commence à 17,4 kg. La page Web utilise 17,4 kg comme minimum jusqu'à ce que la valeur de 12,7 kg soit prise en charge par un modèle ou un dessin correspondant.

Guide de sélection et de demande

Étape 1 : Confirmez si l'exigence concerne un remplacement de type AA CB/T 4392 hérité ou un couvercle de trou d'homme de nouvelle construction selon la norme actuelle du projet.

Étape 2 : Confirmez la taille d'ouverture nominale, la position d'installation, l'orientation du pont / plafond de réservoir / cloison, la hauteur disponible de l'hiloire et le renforcement de l'ouverture.

Étape 3 : Indiquez le compartiment et le milieu : eau de ballast, eau douce, fioul, huile de lubrification, espace vide, cofferdam ou autre service ; fournissez la pression de conception, la pression d'épreuve et la direction de la pression.

Étape 4 : Confirmez la combinaison d'épaisseur S / S1, le matériau du corps, le matériau du joint, la disposition de manipulation du couvercle et si des goujons soudés ou des boulons filetés / remplaçables sont requis.

Étape 5 : Confirmez le matériau des fixations, la disposition des rondelles, la compatibilité de la corrosion, la portée du revêtement ou de la galvanisation, la protection du siège du joint et la procédure de serrage ou de couple requise.

Étape 6 : Confirmez l'exigence d'étanchéité à l'eau / à l'huile / étanche aux gaz approuvée séparément, la méthode de test d'étanchéité hydraulique ou à l'air, la société de classification, la portée du certificat, la quantité, la destination et le délai de livraison requis.

Structure

Plaque de couvercle ovale | Hiloire soudé surélevé | Siège de joint continu | Joint d'étanchéité remplaçable | Dispositif multi-boulons M20 | Écrous et rondelles | Poignée ou point de levage en option | Interface de soudure pont / plafond de réservoir / cloison | Système de revêtement spécifié

Avantages en matière d'étanchéité, de fixation et de fabrication

• L'hiloire surélevé élève le joint d'étanchéité au-dessus du blindage environnant et fournit une interface soudée définie pour la structure du navire ; la hauteur de l'hiloire et le renforcement de l'ouverture doivent suivre le dessin approuvé.

• L'ouverture ovale permet l'accès du personnel et l'inspection tout en limitant la largeur de l'ouverture transversale par rapport à une ouverture d'accès circulaire de longueur utile similaire.

• Les fixations multiples répartissent la compression autour du périmètre du joint. L'espacement des boulons, la planéité du couvercle, la planéité du siège du joint et une séquence de serrage croisé sont importants pour éviter les fuites locales.

• Les goujons soudés peuvent simplifier les ouvertures répétées lorsque la conception approuvée protège les filetages et les soudures ; les boulons filetés ou remplaçables peuvent supporter le remplacement de la maintenance. La disposition sélectionnée ne doit pas être modifiée sans approbation du dessin.

• Le matériau du joint doit être sélectionné en fonction du milieu contenu, de la température, du vieillissement, du taux de compression et des exigences de sécurité incendie. Le service étanche à l'eau ne confirme pas automatiquement la compatibilité avec l'huile ou le gaz.

• Pour les couvercles en acier au carbone, un sablage Sa 2.5 et un primaire d'atelier époxy peuvent être utilisés comme référence de production, tandis que les faces d'étanchéité, les filetages, les composants en acier inoxydable et le revêtement final du navire nécessitent un masquage et une retouche contrôlés.

• Lorsque des fixations en acier inoxydable, en bronze ou en laiton sont combinées avec des structures en acier au carbone, la compatibilité galvanique, le composé anti-grippage, le matériau des rondelles et le démontage futur doivent être pris en compte.

• Des tests de pression hydraulique ou des tests de fuite d'air peuvent être organisés conformément à la procédure approuvée. La pression d'épreuve, le temps de maintien, l'acceptation des fuites et l'exigence de témoin doivent être confirmés avant la production.

Attributs personnalisés

• Statut de la norme : CB/T 4392-2014 retiré → à conserver pour le remplacement hérité et la compatibilité dimensionnelle ; confirmer GB/T 43383-2023 / ISO 5894:2018 pour les nouveaux projets.
• Type : Configuration ovale à hiloire surélevé multi-boulons de type AA → hiloire fixe avec couvercle boulonné amovible.
• Taille nominale : 450 x 350 à 800 x 600 mm → sélectionner en fonction du besoin d'accès et de l'espace structurel disponible.
• Étanchéité : Étanche à l'eau / à l'huile selon la conception et le test approuvés → les performances d'étanchéité aux gaz sont spécifiques au projet et ne sont pas supposées.
• Disposition des fixations : Goujons soudés ou boulons filetés / remplaçables → la disposition finale suit le dessin de fabrication approuvé.
• Matériau des fixations : Acier inoxydable / bronze / laiton selon spécification → sélectionner en fonction de la résistance, de la corrosion, du grippage et de la compatibilité avec le matériau du couvercle.
• Matériau du corps : Acier doux ou acier inoxydable → le grade exact, l'épaisseur et les consommables de soudage doivent être confirmés.
• Joint : Matériau et section transversale à confirmer → sélectionner en fonction du milieu, de la température, de la pression et des exigences de classification.
• Traitement de surface : Sablage Sa 2.5 + primaire d'atelier époxy, acier inoxydable poli, galvanisation ou revêtement de projet → garder les sièges de joint et les filetages adaptés à l'assemblage.
• Exigence de certificat : Disponible selon la portée du projet → la traçabilité des matériaux, l'inspection dimensionnelle, le rapport de test de fuite et le témoignage de classification doivent être convenus avant le devis.

Comment ça marche

L'hiloire surélevé est soudé dans la structure du navire → Le joint est placé sur la surface d'étanchéité continue → Le couvercle ovale est positionné → Les fixations M20 sont serrées progressivement en croix → La compression uniforme du joint forme l'étanchéité → Les tests hydrauliques ou de fuite d'air confirment l'exigence d'étanchéité convenue

Applications

Réservoirs de ballast | Réservoirs d'eau douce et d'eau technique | Réservoirs de fioul ou d'huile de lubrification sous réserve d'approbation du joint et du projet | Cofferdams | Espaces vides | Ouvertures d'accès au pont et au plafond de réservoir | Projets de réparation et de remplacement de navires marchands

Certifications et avantages

Les certificats de matériaux, la documentation des joints, les enregistrements d'inspection dimensionnelle, les rapports de tests hydrauliques ou de fuite d'air, la documentation du fabricant et le témoignage de classification peuvent être organisés conformément aux spécifications du projet et à la portée de la commande convenue. Le produit ne doit pas être présenté comme approuvé par la classification par défaut ; l'approbation et la certification restent soumises à la commande, à l'inspection et à la procédure de classification.

Certification : CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificat de test du fabricant.

Dessin et photos

FAQ

Q1 : Le CB/T 4392-2014 est-il toujours la norme actuelle pour les couvercles de trous d'homme marins ?

R1 : Non. La plateforme officielle d'information sur les normes indique que le CB/T 4392-2014 a été retiré le 12 décembre 2023. Il reste utile pour le remplacement hérité et la compatibilité dimensionnelle. Le GB/T 43383-2023, identique à l'ISO 5894:2018, est la norme chinoise générale actuelle pour les couvercles de trous d'homme marins boulonnés.

Q2 : Comment sélectionner la combinaison d'épaisseur S / S1 ?

R2 : Ne sélectionnez pas l'épaisseur uniquement par la taille de l'ouverture. Confirmez l'emplacement d'installation, la direction de la pression, la pression de conception et d'épreuve, la structure environnante, la marge de corrosion, le grade du matériau, le milieu de service et le dessin approuvé du navire. Le tableau fourni présente des combinaisons standard et des poids calculés pour une sélection initiale.

Q3 : Le même couvercle de type AA peut-il être utilisé pour le service d'eau, d'huile et de gaz ?

R3 : Le service étanche à l'eau et à l'huile dépend de la construction approuvée, du joint, du précharge du boulon et du test. Le service étanche aux gaz nécessite un critère de fuite spécifié séparément, un joint et des fixations compatibles, une procédure de test approuvée et une acceptation du projet ou de la classification.
