Type ventilateur étanche Marine Outfitting de CB/T 295 de champignon de C
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme technique: | CB/T295-2000 | Taper: | C |
|---|---|---|---|
| Taille nominale: | 250-1400mm | Matériels: | Acier doux, acier inoxydable, bronze, cuivre |
| Traitement de surface: | Sandblasting à S2.5 + une couche d'époxy premier magasin, galvanisé, poli, traitement de surface per | Certificats de classification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, etc. |
| Mettre en évidence: | Type système de ventilation de champignon des CB T295 de C,Système de ventilation de champignon des CB T295,CB T295 de 1200mm Marine Outfitting |
||
Description de produit

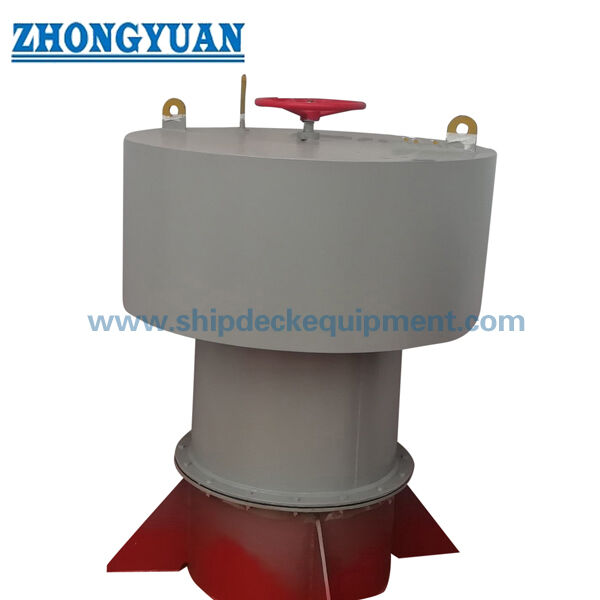

Type ventilateur étanche de CB/T 295 de champignon de C
Description :
Le champignon des CB T295 que la ventilation est réglé ici tube sur une forme de dôme telle que le capot, il a généralement employé pour la cuisine et le logement de la vis de réglementation de ventilateur, simplement tour ajustant le volant de commande à l'intérieur peut atteindre le but d'ajuster la taille s'ouvrante.
Spécification technique principale :
- Norme technique : CB/T 295-2000
- Type : C,
- Diamètre nominal : 250-1400mm
- Matériaux : Acier doux, acier inoxydable, bronze, cuivre
- Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin, préparation de surface galvanisée, polie, adaptée aux besoins du client disponible.
- Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
- Peut être adapté aux besoins du client
Paramètres techniques principaux :
|
Diamètre nominal DN |
D1 | D2 | H | H1 | H2 | d | t |
Poids Kilogramme |
| 250 | 440 | 200 | 220 | 90 | 210 | Tr24×5-LH | 6 | 52 |
| 300 | 530 | 265 | 65 | |||||
| 350 | 620 | 310 | Tr30×6-LH | 81 | ||||
| 400 | 710 | 280 | 345 | 105 | 230 | Tr40×7-LH | 98 | |
| 450 | 800 | 375 | 8 | 124 | ||||
| 500 | 890 | 320 | 405 | 148 | ||||
| 550 | 980 | 435 | 167 | |||||
| 600 | 1050 | 470 | 120 | 270 | 171 | |||
| 650 | 1160 | 500 | 210 | |||||
| 700 | 1240 | 520 | 225 | |||||
| 750 | 1320 | 540 | 259 | |||||
| 800 | 1410 | 560 | 140 | 320 | 291 | |||
| 850 | 1500 | 580 | 322 | |||||
| 900 | 1580 | 360 | 600 | Tr46×8-LH | 357 | |||
| 950 | 1670 | 620 | 387 | |||||
| 1000 | 1760 | 640 | 420 | |||||
| 1100 | 1930 | 680 | 515 | |||||
| 1200 | 2100 | 720 | 585 | |||||
| 1300 | 2270 | 760 | 659 | |||||
| 1400 | 2440 | 400 | 800 | 350 | 674 | |||
| Note : Le poids de ventilateur n'inclut pas le poids du conduit d'air | ||||||||
Dessins de type ventilateur étanche Marine Outfitting de CB/T 295 de champignon de C
