JIS F 3020-1985 Type A Raccords de tuyauterie marins à aspiration en cloche de type rond
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Zhongyuan Marine Equipmen |
| Certification: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numéro de modèle: | standard ou personnalisé |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | Based on quotation |
| Détails d'emballage: | Exporter une palette standard ou un emballage personnalisé |
| Délai de livraison: | Basé sur les exigences du projet |
| Conditions de paiement: | T/T, LC |
| Capacité d'approvisionnement: | Production personnalisée en fonction des exigences du projet |
|
Détail Infomation |
|||
| Norme: | JIS F 3020-1985 | Type: | type A |
|---|---|---|---|
| Diamètre nominal: | DN 50-150mm | Poids: | 1.3-16.4kg |
| Matériel: | Acier doux, acier inoxydable | Préparation de surface: | sablage à S2.5 + une couche d'apprêt d'atelier époxy |
| Certificats de classification: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, etc. | ||
| Mettre en évidence: | Aspiration de marine de JIS F 3020-1985 en cloche,Aspiration de JIS F 3020 en cloche,JIS F 3020-1985 Marine Pipe Fittings |
||
Description de produit

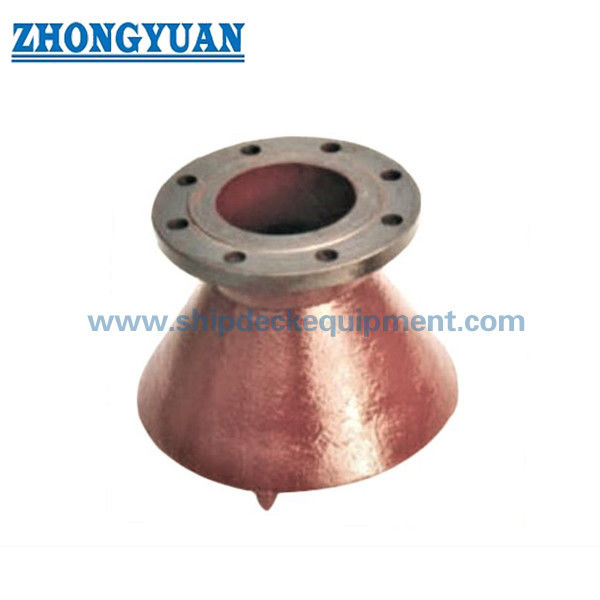

Type de JIS F 3020-1985 un type rond aspiration en cloche
Description :
L'aspiration en cloche est habituellement employée en réservoir de stockage de pétrole, réservoir d'eau et eaux d'égout bien de toutes sortes de bateaux, qui conviennent au milieu de l'eau ou de pétrole.
Spécification technique principale :
1. Norme : JIS F 3020-1985
2. Type : Type A
3. Diamètre nominal : DN 50-150mm
4. Poids : 1.3-16.4kg
5. Matériel : Acier doux, acier inoxydable ;
6. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin ;
7. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
Paramètre technique principal :
| Diamètre nominal | Dimensions de structure | référence | ||||||
| D1 | D2 | H1 | C | t | Poids kilogramme | |||
| 50 | 60,5 | 63 | 110 | 28 | 13 | 4,5 | 2,28 | 1,3 |
| 65 | 76,3 | 79 | 160 | 48 | 15 | 4,5 | 2,27 | 2,0 |
| 80 | 89,1 | 92 | 220 | 76 | 15 | 6 | 2,06 | 3,9 |
| 90 | 101,6 | 103 | 255 | 91 | 17 | 6 | 2,1 | 5,0 |
| 100 | 114,3 | 117 | 275 | 94 | 20 | 6 | 2,2 | 5,5 |
| 125 | 139,8 | 142 | 400 | 154 | 20 | 6 | 2,04 | 10,4 |
| 150 | 165,2 | 168 | 450 | 158 | 25 | 8 | 2,0 | 16,4 |
Dessin de type de JIS F 3020-1985 un type rond aspiration en cloche
