Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Zhongyuan
Certification: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Numéro de modèle: Standard et adapté aux besoins du client

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: As per quotation
Détails d'emballage: Palette ou adapté aux besoins du client
Délai de livraison: Selon l'offre
Conditions de paiement: TTT, L/C, etc.
Capacité d'approvisionnement: Satisfaites aux besoins de clients
meilleur prix Contact

Détail Infomation

Norme: JIS F 3020-1985 Type: type B
Diamètre nominal: DN 50-200mm Poids: 3.3-38.6kg
Matériel: Casting Iron; fonte; Casting Steel Acier coulé Préparation de surface: sablage à S2.5 + une couche d'apprêt d'atelier époxy
Certificats de classification: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.
Mettre en évidence:

Aspiration de JIS F 3020-1985 en cloche

,

Marine Suction Bellmouth JIS F 3020-1985

,

Garnitures de tuyau de bateau de DN200 JIS F 3020-1985

Description de produit

Le bateau a galvanisé l'aspiration Marine Pipe Fittings en cloche



Description :

L'aspiration galvnized par bateau en cloche est habituellement employée en réservoir de stockage de pétrole, réservoir d'eau et eaux d'égout bien de toutes sortes de bateaux, qui conviennent au milieu de l'eau ou de pétrole.



Spécifications techniques principales :

1. Norme : JIS F 3020-1985

2. Type : Type B

3. Diamètre nominal : DN 50-200mm

4. Poids : 3.3-38.6kg

5. Matériel : Fer de moulage ; Acier de moulage

6. Préparation de surface : sablage à S2.5 + une couche de l'amorce époxyde de magasin ;

7. Certificats de classification : CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, etc.



Paramètres techniques principaux :

Diamètre nominal Dimensions de structure Taille de bride     Référence
H D1 D4 C D3 D2 T N d1 Poids kilogramme
50 90 50 105 13 155 120 20 4 19 40 2,03 3,3
65 120 70 170 15 175 140 22 4 19 50 1,99 6,3
80 140 80 220 15 185 150 22 8 19 55 1,99 8,6
90 145 90 235 17 195 160 22 8 19 60 1,91 9,6
100 150 100 250 20 210 175 24 8 19 60 1,92 11,2
125 230 130 400 20 250 210 24 8 23 65 1,85 22,5
150 270 160 475 25 280 240 26 8 23 80 1,82 30,1
200 300 200 525 35 330 290 26 12 23 100 1,80 38,6

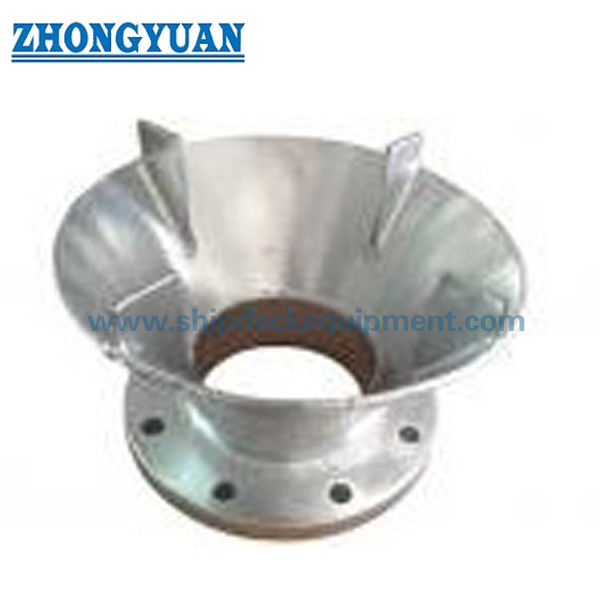

Le bateau a galvanisé l'aspiration Marine Pipe Fittings en cloche 0

 Le dessin du bateau a galvanisé l'aspiration Marine Pipe Fittings en cloche



Le bateau a galvanisé l'aspiration Marine Pipe Fittings en cloche 1



Le bateau a galvanisé l'aspiration Marine Pipe Fittings en cloche 2
